Crear mapas de calor y mapas de calor de placas de pocillos en BioRender Graphing

Si trabajas con datos que capturan patrones, intensidades o variaciones a lo largo de una estructura en forma de cuadrícula, como lecturas de temperatura, niveles de expresión génica o ensayos en placas de pocillos, un mapa de calor puede ser una excelente manera de visualizar tus datos. Los mapas de calor y los mapas de calor de placas de pocillos te permiten identificar rápidamente tendencias y valores atípicos utilizando colores para representar valores, facilitando la interpretación y comunicación de tus hallazgos. Aquí te explicamos cómo puedes crearlos en BioRender Graph.

Guía paso a paso

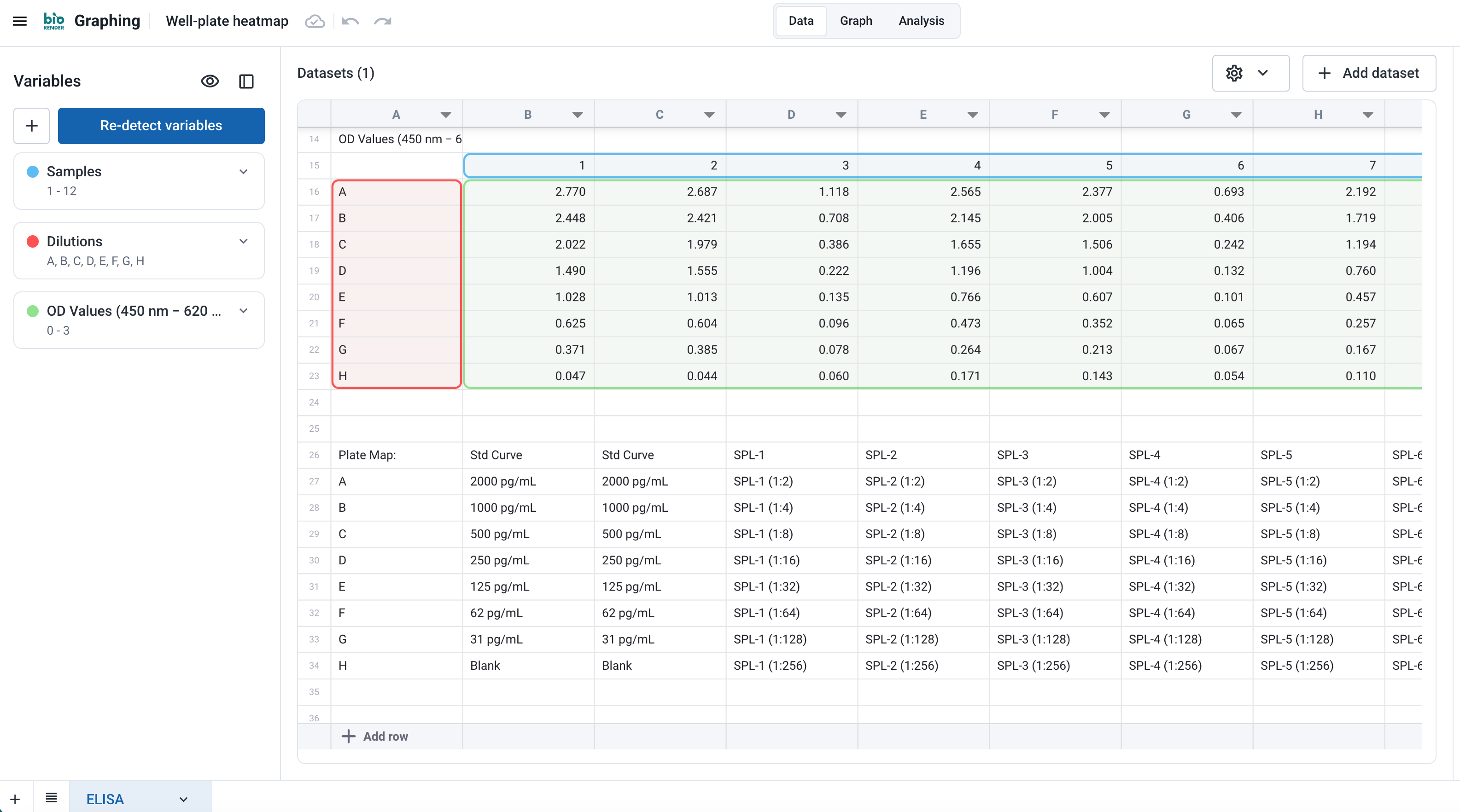

Paso 1: Añade tus datos en BioRender Graph

La importación inteligente de datos organizará tus datos por ti.

• Cada valor del conjunto de datos corresponde a la misma posición en el mapa de calor (por ejemplo, fila 1, columna 1 está en la esquina superior izquierda).
• Puedes pegar tus propios datos directamente en el conjunto de datos.

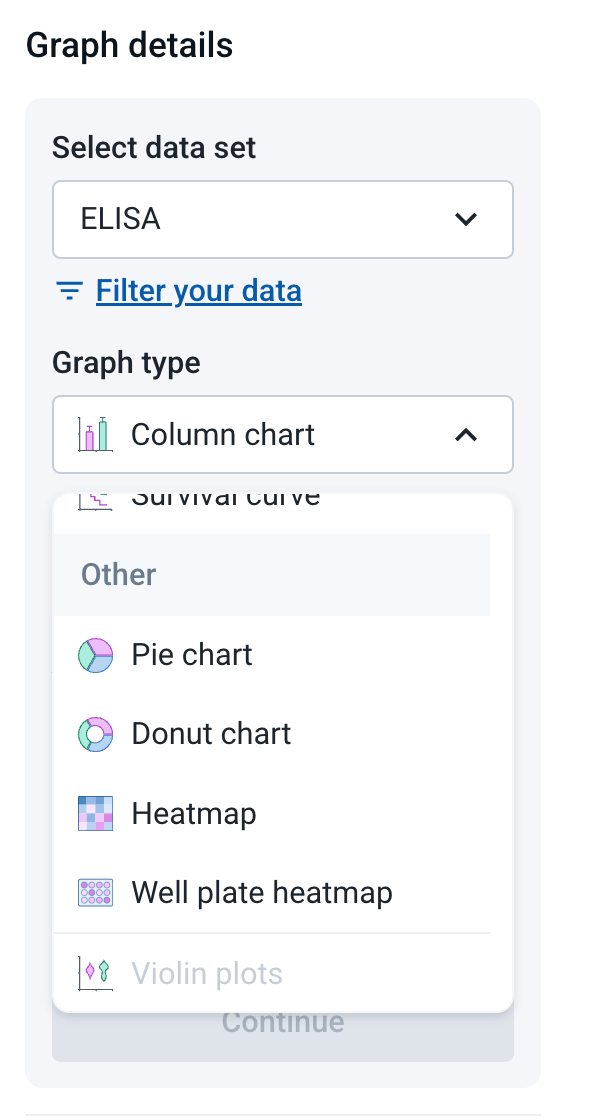

Paso 2: Selecciona Mapa de calor o Mapa de calor de placa de pocillos y elige tus variables

Haz clic en ‘Crear nuevo’. Cuando abras el menú de Gráficos, verás dos opciones de mapas de calor: mapas de calor regulares y mapas de calor de placas de pocillos.

• Mapas de calor regulares: Versátiles y pueden usarse para una variedad de conjuntos de datos.
• Mapas de calor de placas de pocillos: Diseñados específicamente para datos de placas de pocillos, donde cada celda representa una fila y columna de la placa.

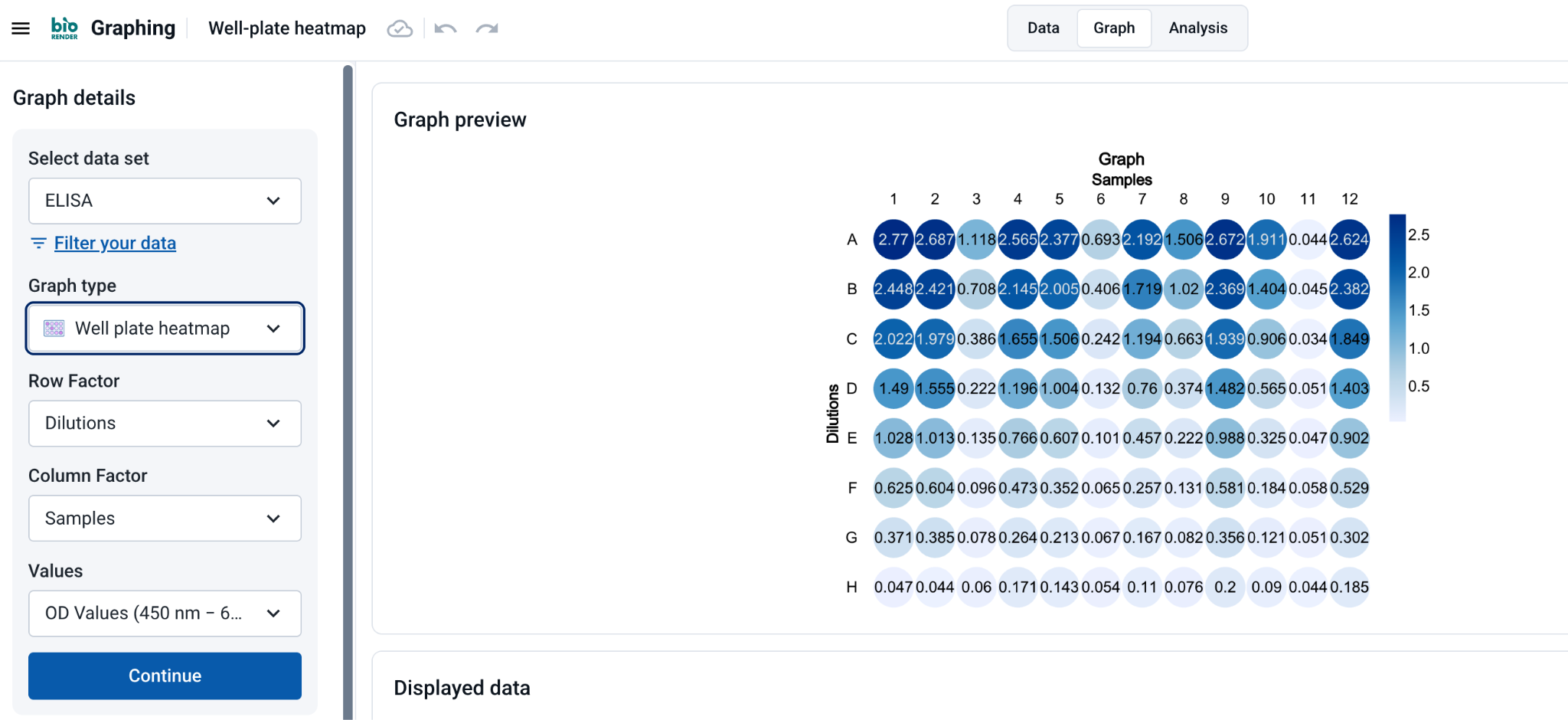

Paso 3: Añade tus variables

Especifica las variables para Factor de fila, Factor de columna y Valores. El Factor de fila y el Factor de columna deben configurarse con las variables que contienen los identificadores de fila y columna. Haz clic en “Continuar”.

Paso 4: Personaliza tu mapa de calor o mapa de calor de placa de pocillos

Puedes personalizar muchos elementos del mapa de calor, similar a otras visualizaciones de BioRender Graph, incluyendo la fuente, el título del gráfico y las etiquetas de los ejes.

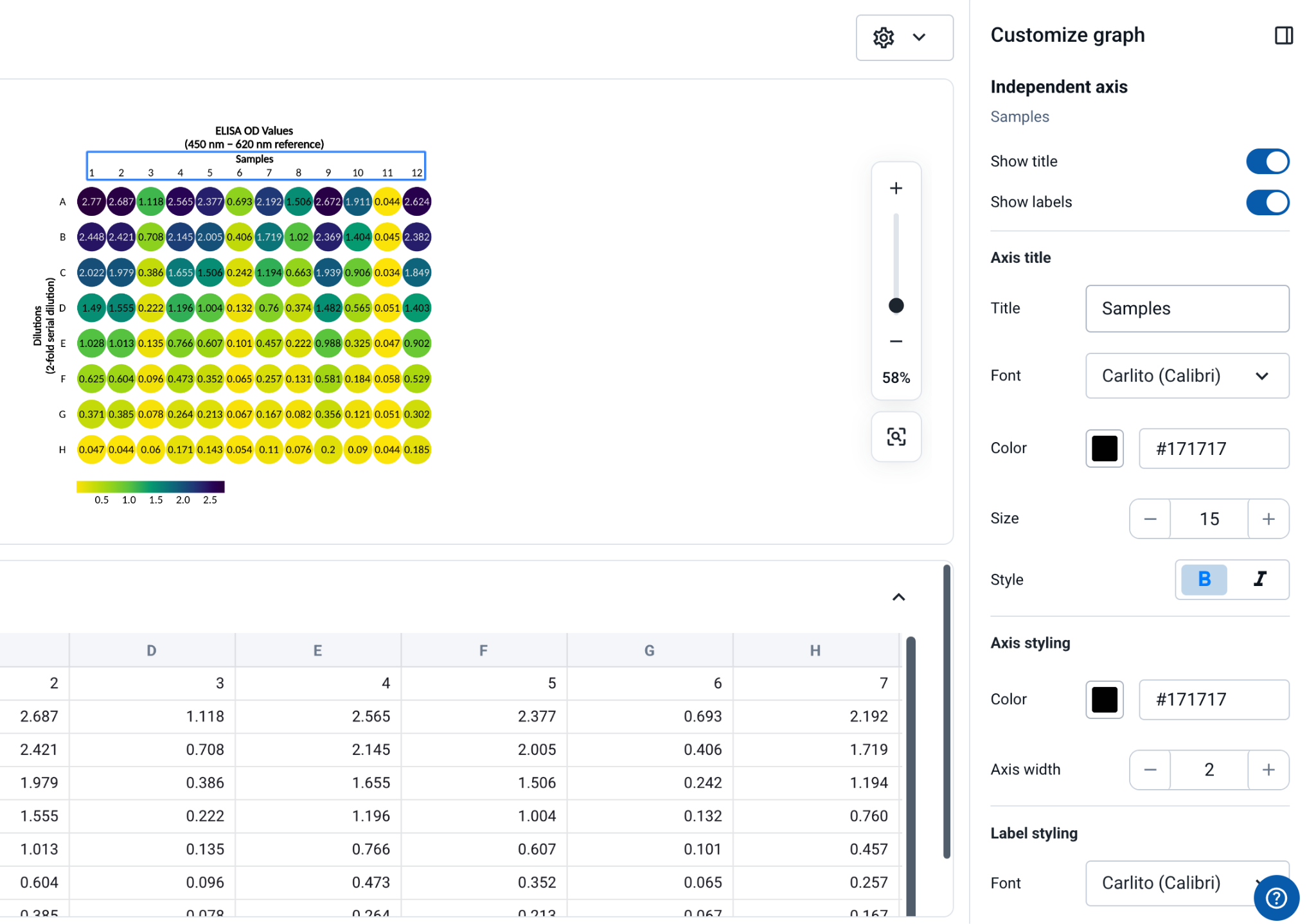

Personaliza tu eje independiente

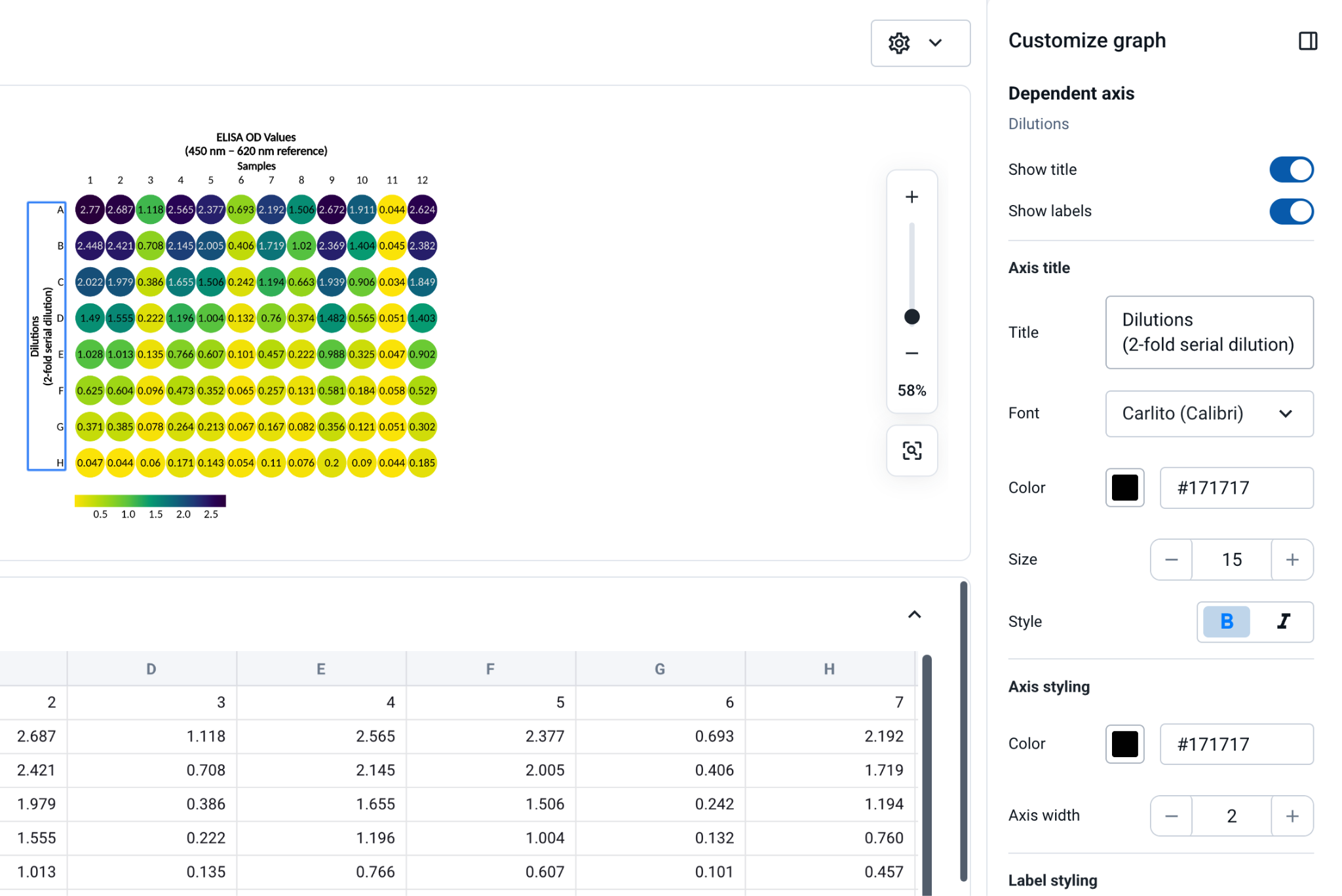

Personaliza tu eje dependiente

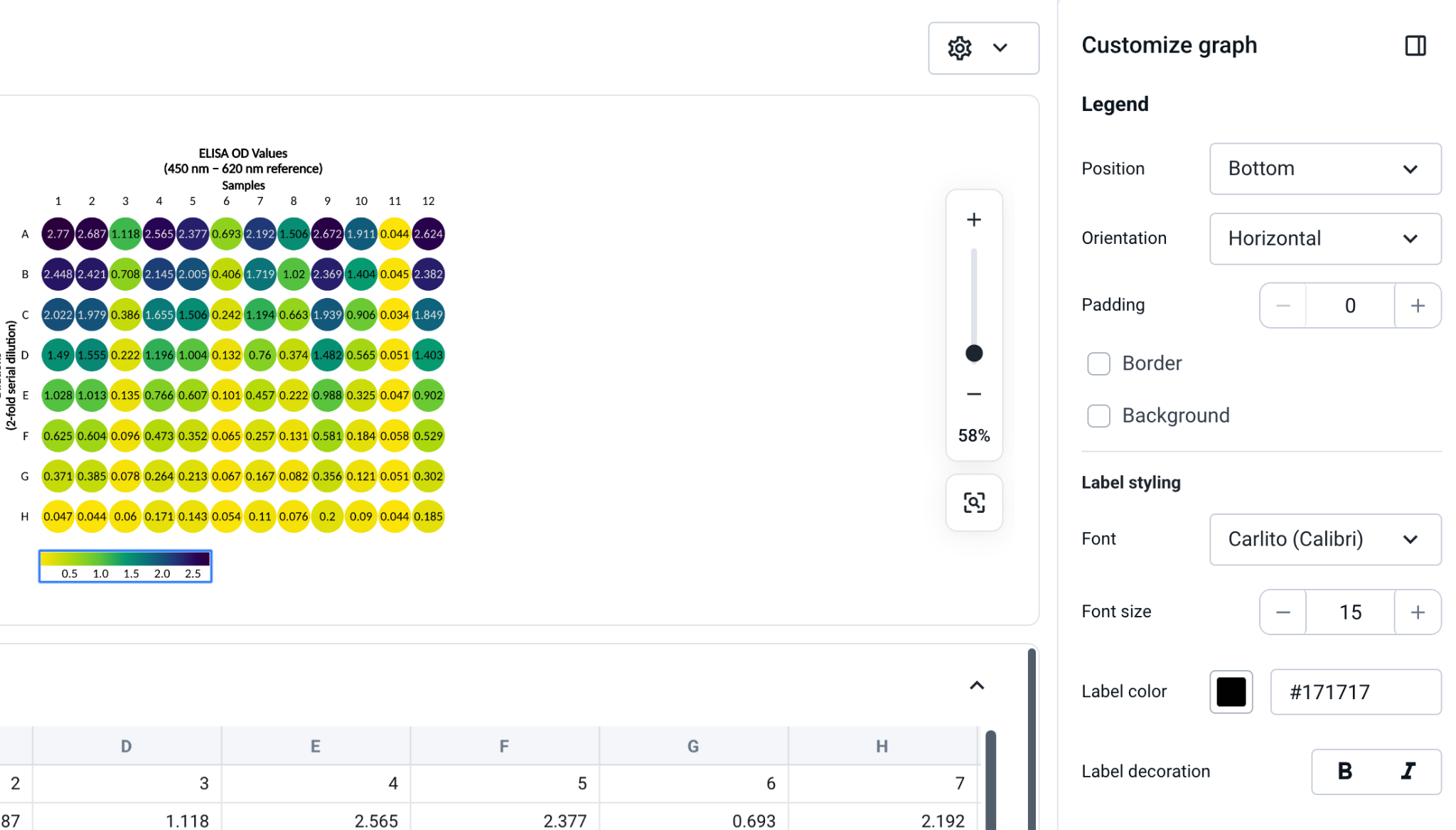

Personaliza tu leyenda

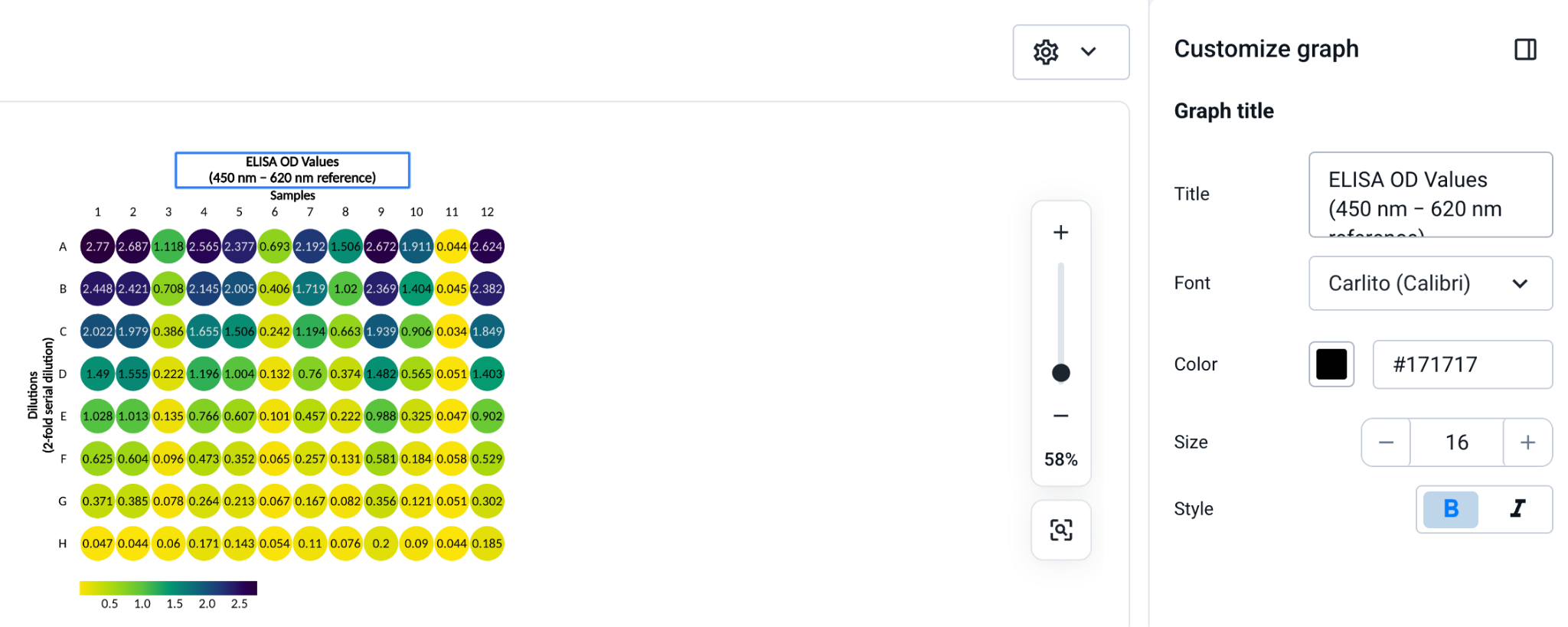

Personaliza el título de tu gráfico

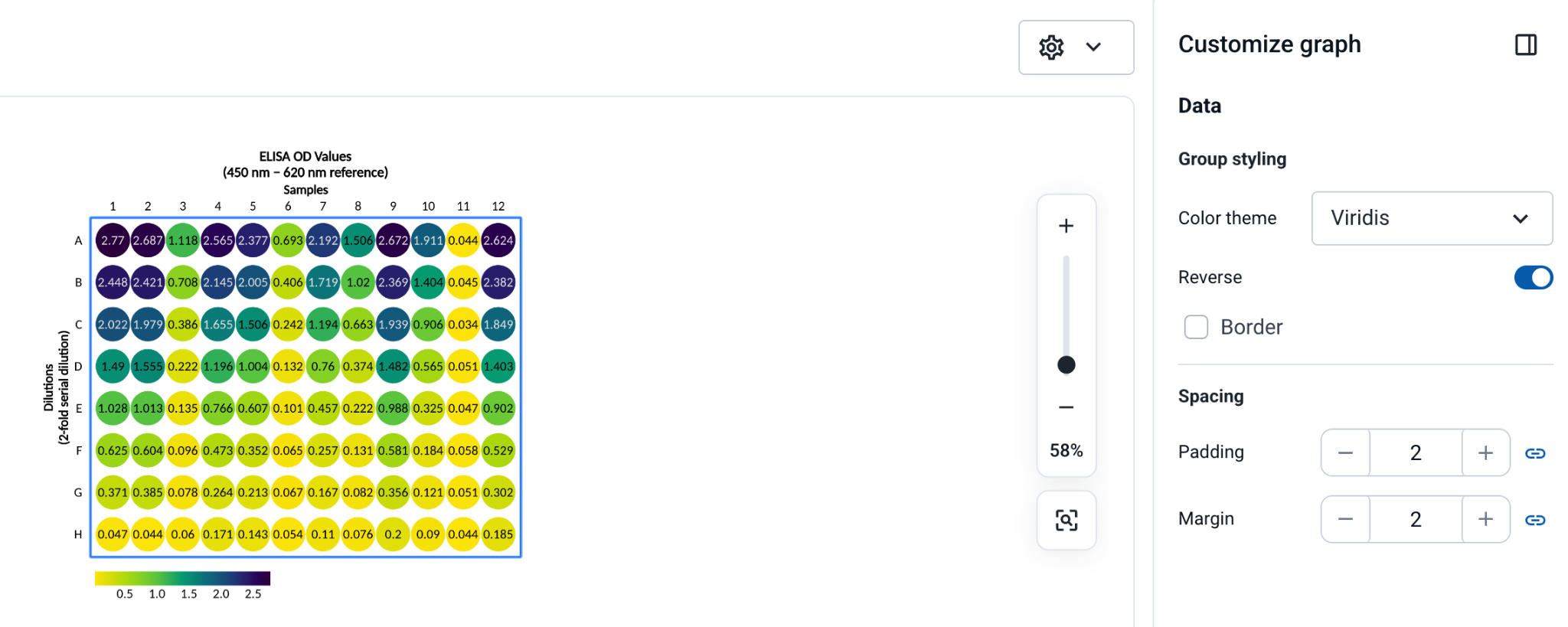

Personaliza tus datos de muestra

Para ambos, mapas de calor y mapas de calor de placas de pocillos:

• Normalización de datos: Aplica la escala por fila o columna. Realiza una estandarización Z-score por fila o columna. Las etiquetas de valores, los colores de los elementos y la barra de color se ajustarán automáticamente para reflejar los cambios.

• Personalización de la barra de color: Haz clic en la barra de color para abrir el menú de personalización, donde puedes cambiar su posición en el gráfico y ajustar el borde y el fondo.

Solo para mapas de calor:

• Forma del mapa de calor: La forma predeterminada es cuadrada, pero puedes ajustar el radio de las esquinas haciendo clic en Radio de esquina y aumentando la curva.
• Espaciado y margen: Puedes ajustar el espacio entre las celdas y el margen entre las etiquetas de fila/columna y las celdas. Establecer el espaciado a 0 elimina los espacios entre puntos de datos, mientras que el margen añade espacio extra.

Solo para mapas de calor de placas de pocillos:

• Borde de la placa de pocillos: Las esquinas redondeadas son el valor predeterminado, pero puedes ajustar la configuración del borde haciendo clic en cualquier parte del mapa de calor.

• Personalización de la visualización de los pocillos: Ajusta el espacio entre pocillos, el ancho del borde y el color del borde para adaptar la visualización a tus necesidades.

• Margen y relleno: El margen ajusta el espacio entre las etiquetas de fila/columna y la placa, mientras que el relleno afecta el espacio entre los pocillos y el borde de la placa.

Consejos para resolver problemas

¿Pocillos vacíos en tu mapa de calor de placa de pocillos?

Si quieres mostrar pocillos vacíos junto con tus datos, asegúrate de introducir nombres de fila y columna para estos pocillos. Si las etiquetas quedan en blanco, el mapa de calor puede parecer incompleto.

¿Necesitas opciones de agrupamiento o análisis?

Estamos trabajando activamente en estas funciones, ¡mantente atento!

¿Cambiar entre tipos de mapas de calor?

Puedes cambiar entre mapas de calor regulares y mapas de calor de placas de pocillos desde el menú desplegable. Ten en cuenta que no todas las personalizaciones se mantendrán, por lo que puede que necesites ajustar algunas configuraciones después de cambiar. Recomendamos duplicar tu gráfico antes de probar un tipo de visualización diferente.
