Come creare bozze di protocolli, sequenze temporali e diagrammi di flusso con l’IA di BioRender

Gli strumenti di generazione di figure con l’IA di BioRender ti aiutano a creare più rapidamente una prima bozza, trasformando semplici prompt testuali in figure visive. Gli strumenti Generate Protocol, Generate Timeline e Generate Flowchart producono bozze modificabili popolate con le icone e il testo affidabili e scientificamente accurati di BioRender, portandoti da una tela vuota a una prima bozza pronta per le modifiche finali.

Per tutti gli strumenti, puoi rigenerare le figure e apportare modifiche rapidamente. Gli strumenti Protocol, Timeline e Flowchart mostreranno automaticamente le icone correlate in base al tuo prompt, che potrai trascinare per modificare la bozza della figura.

Che cos’è una figura di protocollo?

Una figura di protocollo (o protocollo visivo) è un diagramma passo-passo che illustra un flusso di lavoro sperimentale utilizzando immagini e testo. Trasforma un protocollo scritto in una guida visiva chiara, rendendo i metodi più facili da comprendere, condividere e riprodurre.

Come funziona la creazione di bozze con l’IA per Generate Protocol

Che cos’è una figura di sequenza temporale?

Una figura di sequenza temporale è un diagramma che mostra eventi, traguardi o fasi lungo una freccia dell’asse cronologico. In BioRender, le figure di sequenza temporale vengono comunemente utilizzate per rappresentare progetti di studio, programmi sperimentali, fasi di ricerca o piani di progetto, evidenziando sequenza e durata a colpo d’occhio.

Come funziona la creazione di bozze con l’IA per Generate Timeline

Che cos’è una figura di diagramma di flusso?

Una figura di diagramma di flusso è un diagramma che rappresenta un processo o un percorso decisionale utilizzando riquadri, frecce ed etichette collegati. Suddivide una sequenza in passaggi chiari e logici e può includere semplici punti decisionali. In BioRender, le figure di diagramma di flusso vengono spesso utilizzate per illustrare flussi di lavoro scientifici, percorsi di risoluzione dei problemi, logiche analitiche, SOP o fasi di progetto di alto livello.

Come funziona la creazione di bozze con l’IA per Generate Flowchart

Riepilogo degli strumenti di generazione delle figure

Come funziona la creazione di bozze con l’IA per protocolli, sequenze temporali e diagrammi di flusso

Generazione della bozza

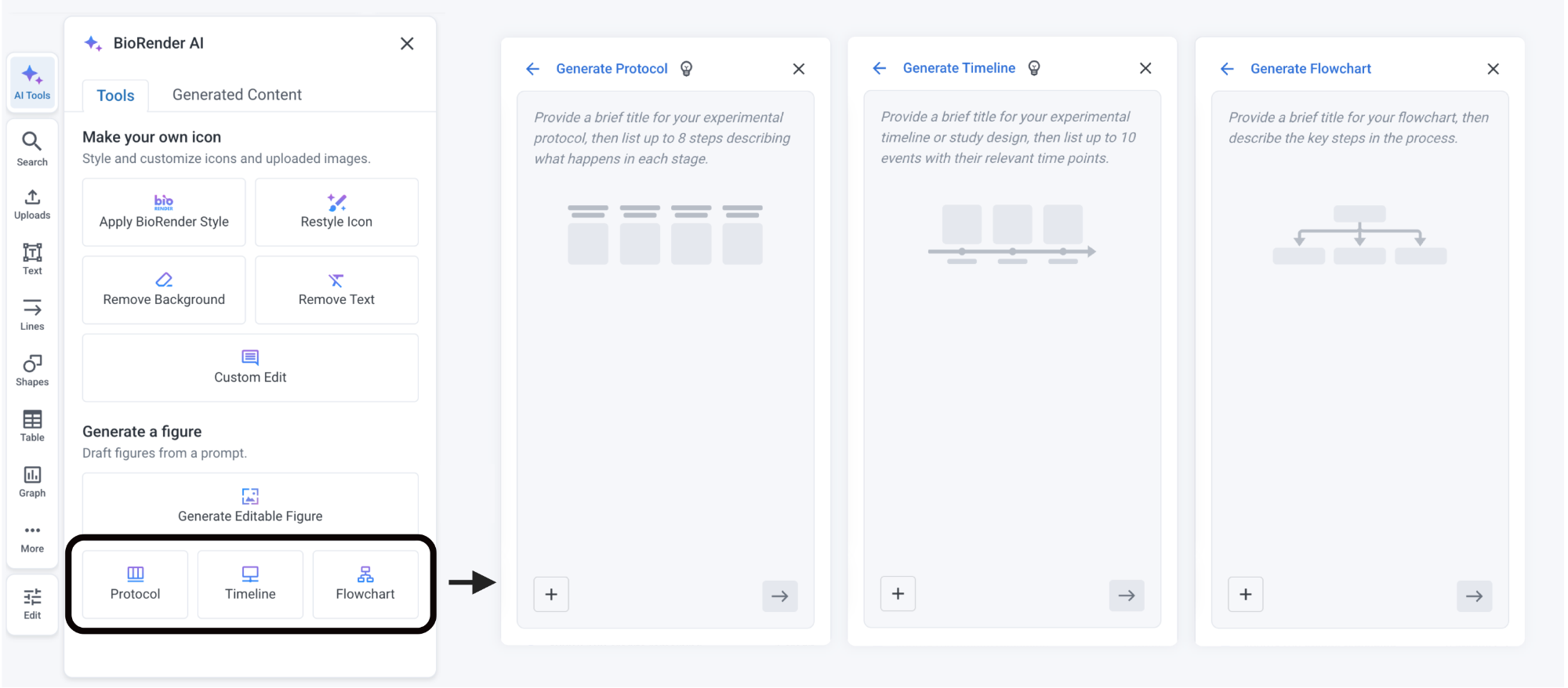

1. Apri la tua tela di BioRender.
2. Fai clic sul pulsante IA nella barra degli strumenti a sinistra.
3. Seleziona uno degli strumenti di creazione delle bozze: "Generate Protocol" o "Generate Timeline" o "Generate Flowchart".
4. Digita una breve descrizione testuale dei passaggi del processo che desideri illustrare.
5. Fai clic sulla freccia per generare la bozza.

L’IA:

• Analizzerà il tuo prompt
• Genererà un layout con il testo associato a ciascun passaggio
• Includerà icone per visualizzare ciascun passaggio (ad eccezione dei diagrammi di flusso)
• Run una ricerca di icone e modelli pertinenti per supportare o perfezionare la visualizzazione

Come creare un prompt

Per ottenere risultati ottimali, valuta la possibilità di includere un titolo per il protocollo, la sequenza temporale o il diagramma di flusso e descrivi i passaggi utilizzando elenchi puntati.

Anche se fornisci appunti approssimativi o passaggi di alto livello, lo strumento espanderà il tuo input in una didascalia testuale per ciascun passaggio, offrendoti un punto di partenza significativo da perfezionare.

Oltre a generare una bozza per te, il nostro strumento eseguirà automaticamente una ricerca basata sul prompt della figura, mostrando modelli e icone correlati che puoi trascinare rapidamente per perfezionare o modificare l’output.

Nota: I prompt dell’IA sono limitati a 1.000 parole per garantire risultati più accurati e mirati.

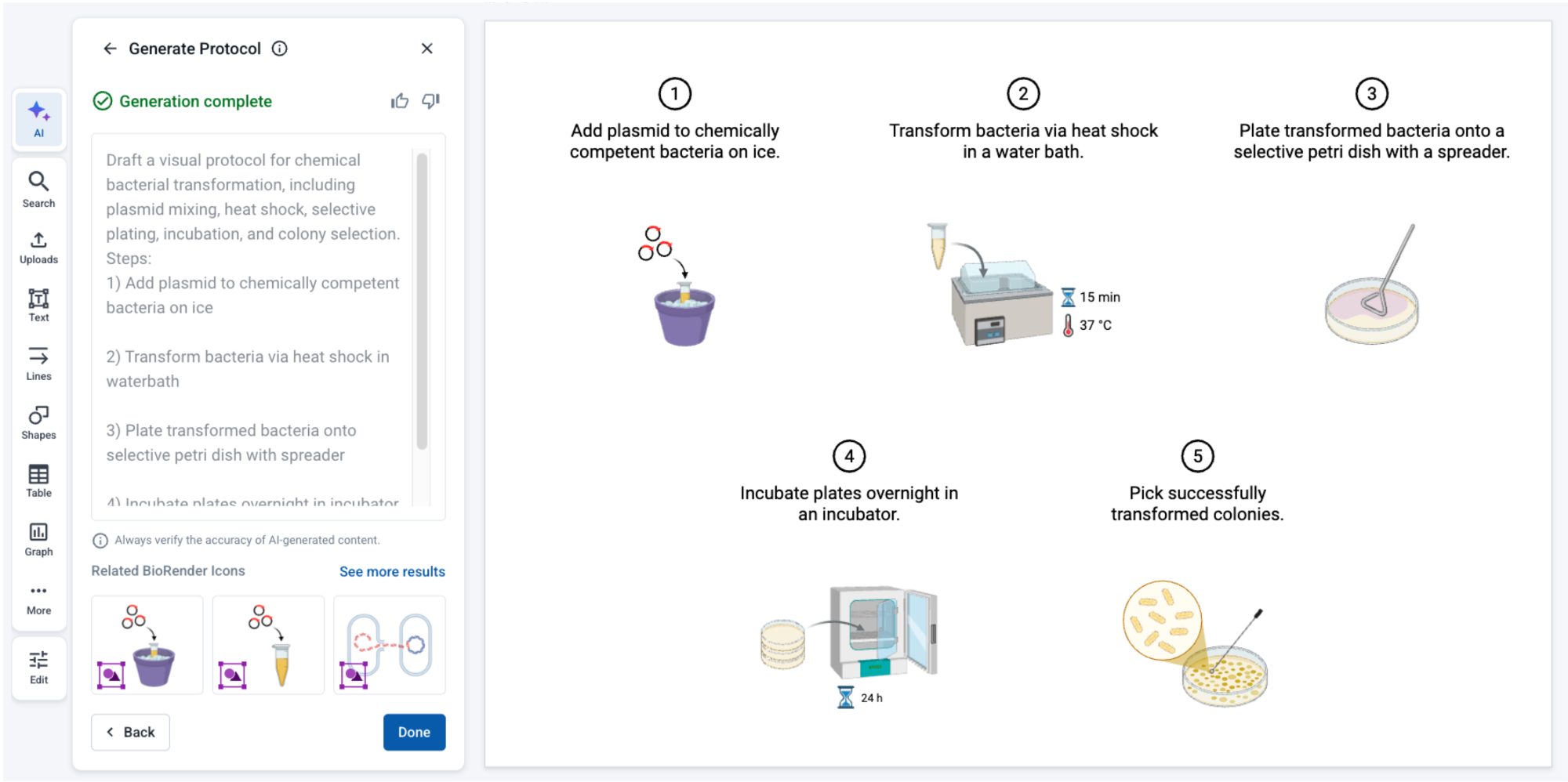

Esempio di prompt per la bozza di un protocollo con l’IA:

Crea un protocollo per la trasformazione batterica chimica, con i seguenti passaggi:

Passaggio 1: Aggiungere il plasmide alle cellule batteriche chimicamente competenti sul ghiaccio
Passaggio 2: Transform i batteri mediante shock termico in un bagnomaria
Passaggio 3: Seminare i batteri trasformati su una piastra di Petri con uno spatolatore
Passaggio 4: Incubare le piastre per tutta la notte nell’incubatore
Passaggio 5: Selezionare le colonie trasformate con successo

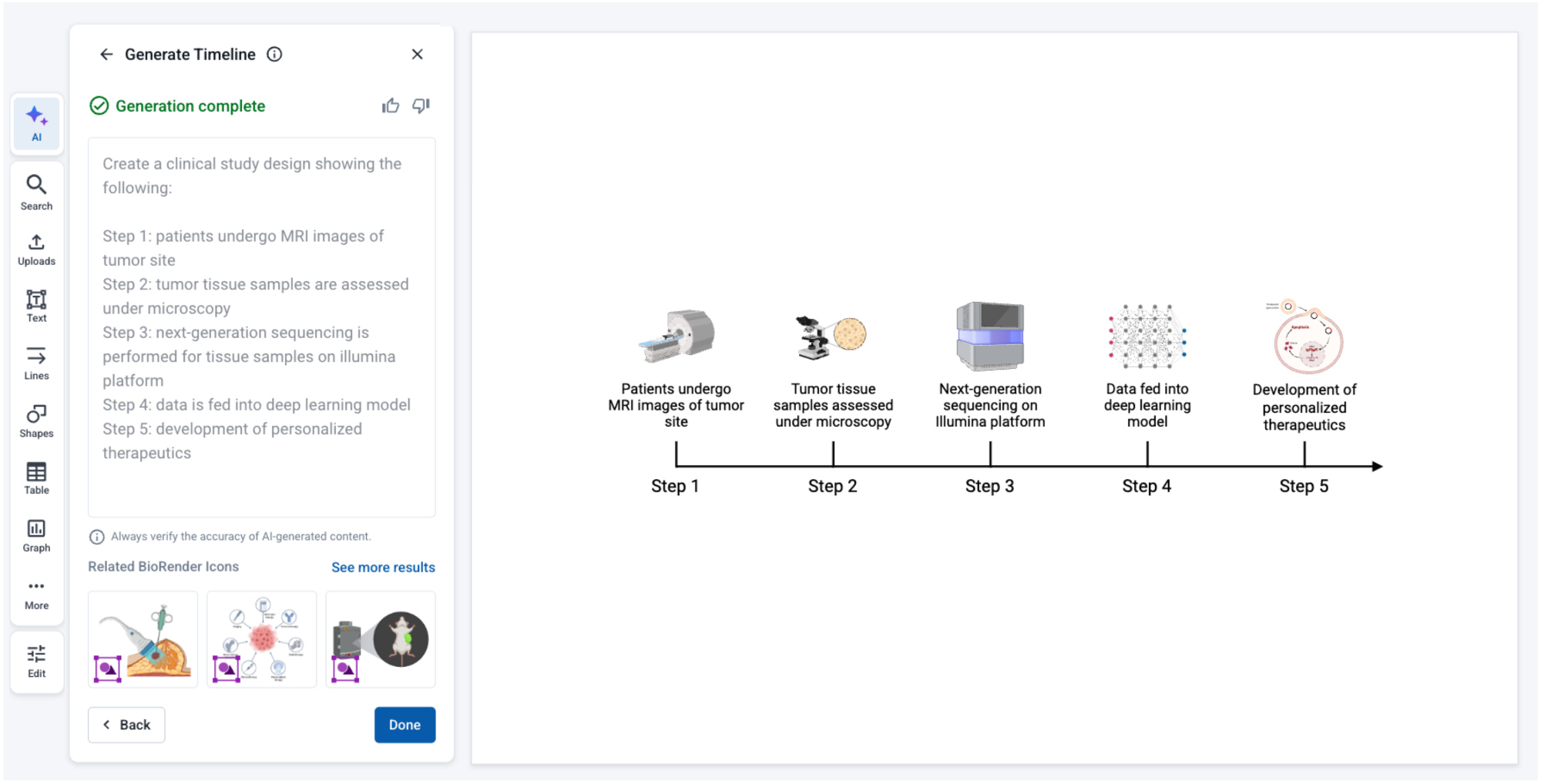

Esempio di prompt per la bozza di una sequenza temporale con l’IA:

Crea il disegno di uno studio clinico che mostri quanto segue:

Passaggio 1: i pazienti vengono sottoposti a immagini MRI del sito tumorale
Passaggio 2: i campioni di tessuto tumorale vengono analizzati al microscopio
Passaggio 3: viene eseguito il sequenziamento di nuova generazione dei campioni di tessuto su una piattaforma Illumina
Passaggio 4: i dati vengono inseriti in un modello di deep learning
Passaggio 5: sviluppo di terapie personalizzate

Esempio di prompt per la bozza di un diagramma di flusso con l’IA:

La generazione di diagrammi di flusso supporta diversi tipi di prompt: nomi di processi, elenchi di passaggi, descrizioni dettagliate, notazione JSON/Mermaid. Puoi sperimentare per capire quale funziona meglio per il diagramma di flusso che hai in mente.

Suggerimento: puoi specificare un layout da sinistra a destra nel prompt del diagramma di flusso. Se non viene specificata la direzione del layout, l’impostazione predefinita è dall’alto verso il basso. I layout da sinistra a destra sono particolarmente utili per i processi ramificati e possono aiutare a risparmiare spazio sulla tela. È sufficiente aggiungere "left to right layout" nel prompt.

Esempio 1: nome di un processo noto

Crea un diagramma di flusso del metodo scientifico e includi un ritorno al passaggio precedente quando i risultati non supportano l’ipotesi.

Esempio 2: elenco passo-passo

Passaggio 1: Porre una domanda
Passaggio 2: Svolgere una ricerca di base
Passaggio 3: Formulare un’ipotesi
Passaggio 4: Verificare con un esperimento
Passaggio 5: Analizzare i risultati e trarre una conclusione
Aggiungere un punto decisionale con l’etichetta “Ipotesi supportata?”
Dalla decisione: Sì → Riportare i risultati No → Rivedere l’ipotesi e tornare a “Formulare un’ipotesi”

Esempio 3: descrizione in forma di paragrafo

Crea un semplice diagramma di flusso che rappresenti il metodo scientifico dall’alto verso il basso. Inizia con “Porre una domanda”, poi “Svolgere una ricerca di base” e “Formulare un’ipotesi”. Successivamente, mostra “Verificare con un esperimento”, seguito da “Analizzare i risultati e trarre una conclusione”. Includi un rombo decisionale con la domanda “Ipotesi supportata?”. Se la risposta è sì, il flusso deve portare a “Riportare i risultati”. Se la risposta è no, deve portare a “Rivedere l’ipotesi” e tornare al passaggio relativo all’ipotesi.

Esempio 4: notazione Mermaid

flowchart TD
A[Porre una domanda] --> B[Svolgere una ricerca di base]
B --> C[Formulare un’ipotesi]
C --> D[Verificare con un esperimento]
D --> E[Analizzare i risultati e trarre una conclusione]
E --> F{Ipotesi supportata?}
F -->|Sì| G[Riportare i risultati]
F -->|No| H[Rivedere l’ipotesi]
H --> C

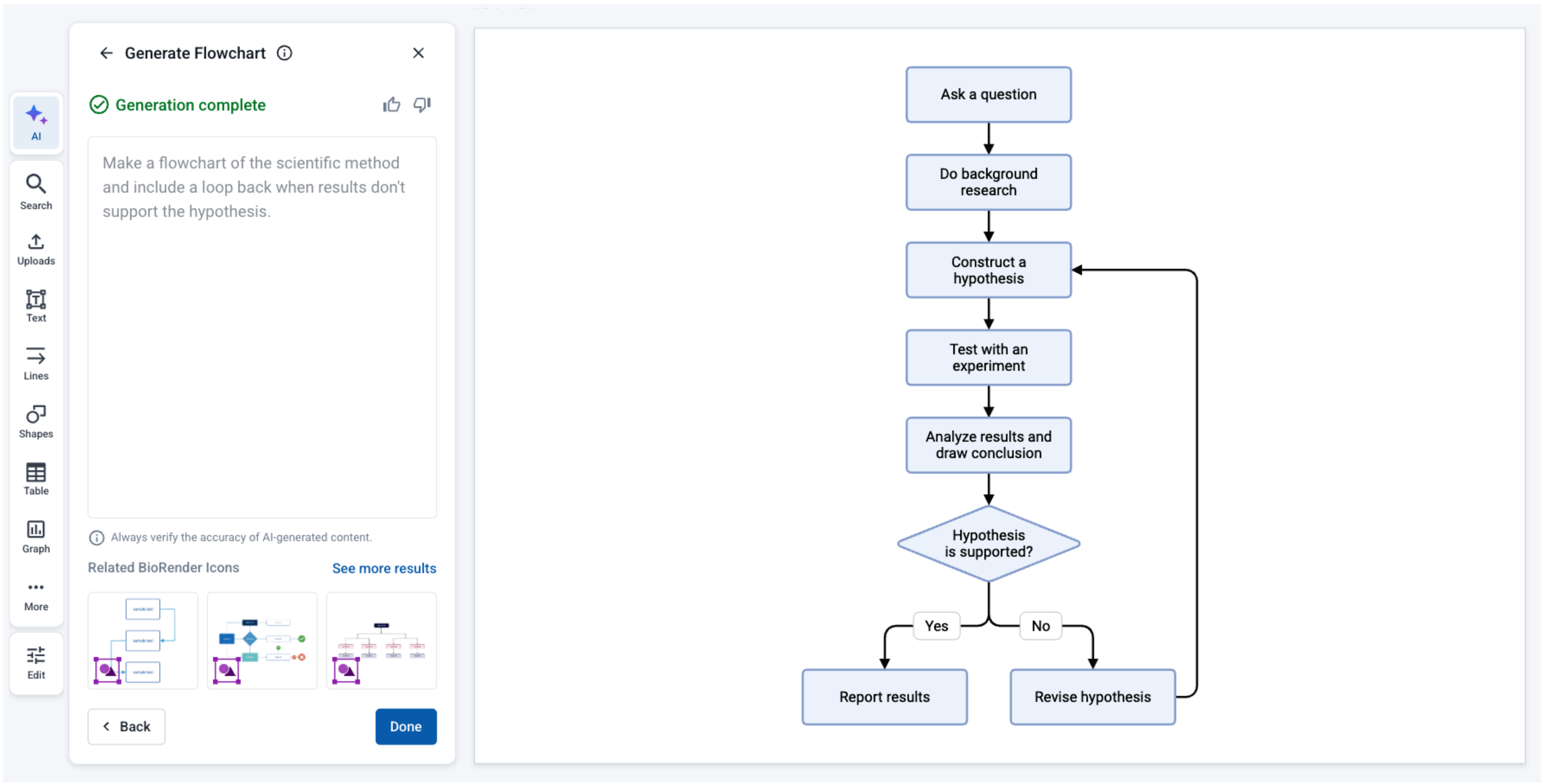

Tutti questi input creeranno un diagramma di flusso simile a questo, completamente modificabile in BioRender!

Perfezionamento e modifica della bozza

Quando viene visualizzata la bozza generata dall’IA e completamente modificabile, puoi:

• Modificare il prompt e generare una nuova versione.
• Apportare modifiche al testo o al layout.
• Modificare o sostituire qualsiasi icona per apportare facilmente modifiche.

Suggerimento: per sostituire rapidamente e facilmente un’icona nella tua figura di BioRender, seleziona semplicemente l’icona che desideri sostituire, fai clic sullo strumento “Replace selected icons” e scegli una nuova icona dal pannello di ricerca.

Nota: le nostre bozze di figure basate sull’IA vengono create utilizzando le icone scientificamente accurate e sottoposte a revisione paritaria di BioRender. Sebbene puntiamo a generare bozze di alta qualità, ti consigliamo vivamente di rivedere e personalizzare le tue figure per assicurarti che siano accurate e adattate alle tue esigenze.

Aiutaci a migliorare i nostri strumenti di generazione delle figure con l’IA

Ci piacerebbe conoscere la tua opinione! Il tuo feedback ci aiuta a rendere ancora migliore il Generatore di figure con IA, sia che qualcosa abbia funzionato perfettamente, non abbia prodotto il risultato desiderato o abbia fatto nascere un’idea per un miglioramento.

Dopo aver generato una figura, vedrai due modi per condividere il feedback direttamente nello strumento:

1. Pulsante Give Feedback
2. Icone 👍 👎 appena sopra il prompt

Facendo clic su una di queste opzioni si apre una finestra di feedback in cui puoi dirci cosa ha funzionato bene e cosa potrebbe essere migliorato. Non sai da dove iniziare? Ecco alcune domande utili per guidare la tua risposta:

• Che cosa ha funzionato bene o è sembrato particolarmente utile?
• Mancava qualcosa o c’era qualcosa di confuso o impreciso?
• Quanto eri soddisfatto del risultato, su una scala da 1 a 10?
• Quali modifiche apporteresti per finalizzare la figura?
• C’è qualcosa che vorresti che questo strumento potesse fare in futuro?

Che si tratti di un commento rapido o di suggerimenti dettagliati, ogni contributo ci aiuta a migliorare lo strumento e a definirne il futuro in base alle tue esigenze reali.

Grazie per aver dedicato del tempo ad aiutarci a creare strumenti migliori per la comunicazione scientifica!

Privacy dei dati

Prima di utilizzare il Generatore IA, vedrai un messaggio che spiega come i tuoi prompt e le tue figure potrebbero essere esaminati dal team di BioRender per migliorare lo strumento. Il nostro obiettivo è offrirti un’esperienza eccellente proteggendo sempre la privacy e la sicurezza dei tuoi dati. I tuoi dati non vengono mai utilizzati per addestrare i nostri modelli di IA e non vengono condivisi esternamente. Scopri di più qui.

Risoluzione dei problemi

Non hai ottenuto la figura prevista?

Se la figura generata non corrisponde al tuo prompt, prova quanto segue:

• Utilizza un linguaggio più specifico o dettagliato nel prompt
• Suddividi i flussi di lavoro complessi in passaggi più piccoli
• Verifica se la richiesta include elementi o istruzioni non supportati, come diagrammi anatomici o illustrazioni altamente specializzate

L’IA non viene visualizzata nell’editor?

• Assicurati di utilizzare la nuova tela di BioRender
• Assicurati di utilizzare la versione più recente di Google Chrome
• Aggiorna il browser e svuota la cache
• Se fai parte di un’organizzazione, contatta l’amministratore per sapere se il tuo team dovrebbe avere accesso agli strumenti IA
• Se il problema persiste, contatta il nostro team di supporto all’indirizzo support@biorender.com

La figura sembra incompleta o mancano delle icone?

• Rigenera la figura utilizzando il prompt originale o uno modificato
• Cerca e inserisci manualmente le icone mancanti dalla libreria delle icone
• Utilizza elementi raggruppati per riorganizzare o modificare il layout in modo più chiaro

La cronologia dei prompt non è disponibile?

Il compositore dei prompt conserva solo il prompt più recente durante la sessione attiva. Se inserisci un nuovo prompt, quello precedente viene sostituito. La cronologia dei prompt non viene salvata tra le sessioni: uscire dalla tela o chiuderla cancellerà il compositore.

Domande frequenti

Posso rigenerare una figura senza ricominciare da zero?

Sì. Puoi modificare il prompt originale e rigenerare la figura tutte le volte necessarie. Il sistema fornirà versioni aggiornate in base alle tue modifiche.

Quali tipi di figure sono supportati meglio dalla generazione con IA?

Attualmente, questi strumenti funzionano meglio per protocolli sperimentali, sequenze temporali cronologiche e semplici diagrammi di flusso. I diagrammi complessi, come gli abstract grafici o le immagini anatomiche dettagliate, non sono ancora supportati.

Posso modificare manualmente le figure generate dall’IA?

Certamente. Una volta aggiunta la figura alla tela, puoi modificarla come qualsiasi altra illustrazione: ungroup, ridimensionare, sostituire le icone, aggiornare il testo o modificare il layout.

Hai bisogno di aiuto? Contatta il nostro team di supporto all’indirizzo support@biorender.com oppure avvia una chat dal vivo facendo clic sul fumetto "Chat With Us" nell’angolo in basso a destra.
