Cómo crear borradores de protocolos, cronologías y diagramas de flujo con BioRender AI

Las herramientas de generación de figuras mediante IA de BioRender te ayudan a crear un primer borrador más rápido al convertir indicaciones de texto sencillas en figuras visuales. Las herramientas Generate Protocol, Generate Timeline y Generate Flowchart generan borradores editables con iconos y texto fiables y científicamente precisos de BioRender, para que pases de un lienzo en blanco a un primer borrador listo para tus ediciones finales.

Con todas las herramientas, puedes volver a generar figuras e iterar rápidamente. Las herramientas Protocol, Timeline y Flowchart mostrarán automáticamente iconos relacionados según tu indicación, que puedes arrastrar para ajustar el borrador de tu figura.

¿Qué es una figura de protocolo?

Una figura de protocolo (o protocolo visual) es un diagrama paso a paso que ilustra un flujo de trabajo experimental mediante imágenes y texto. Convierte un protocolo escrito en una guía visual clara, lo que facilita la comprensión, el intercambio y la reproducción de los métodos.

Cómo funciona la creación de borradores mediante IA para Generate Protocol

¿Qué es una figura de cronología?

Una figura de cronología es un diagrama que muestra eventos, hitos o etapas a lo largo de una flecha de eje cronológico. En BioRender, las figuras de cronología se utilizan habitualmente para representar diseños de estudios, calendarios experimentales, fases de investigación o planes de proyectos, destacando la secuencia y la duración de un vistazo.

Cómo funciona la creación de borradores de figuras para Generate Timeline

¿Qué es una figura de diagrama de flujo?

Una figura de diagrama de flujo es un diagrama que representa un proceso o una ruta de decisiones mediante cajas, flechas y etiquetas conectadas. Divide una secuencia en pasos claros y lógicos, y puede incluir puntos de decisión sencillos. En BioRender, las figuras de diagramas de flujo se utilizan a menudo para ilustrar flujos de trabajo científicos, rutas de resolución de problemas, lógica analítica, PNT o pasos generales de proyectos.

Cómo funciona la creación de borradores de figuras para Generate Flowchart

Resumen de las herramientas de generación de figuras

Cómo funciona la creación de borradores de figuras mediante IA para protocolos, cronologías y diagramas de flujo

Generar el borrador

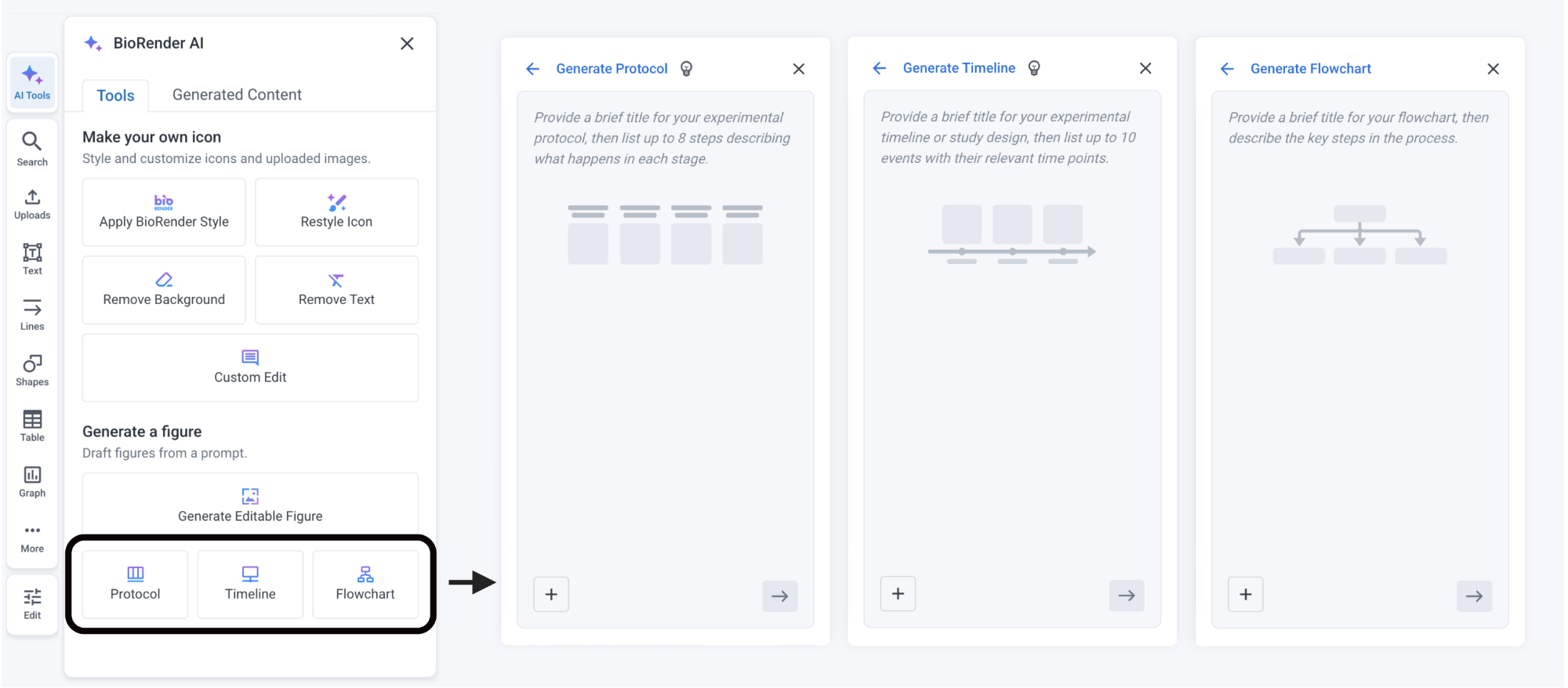

1. Abre tu lienzo de BioRender.
2. Haz clic en el botón de IA de la barra de herramientas izquierda.
3. Selecciona una de las herramientas de creación de borradores de figuras: "Generate Protocol", "Generate Timeline" o "Generate Flowchart".
4. Escribe una breve descripción de texto de los pasos del proceso que quieres ilustrar.
5. Haz clic en la flecha para generar el borrador.

La IA:

• Analizará tu indicación
• Generará un diseño con el texto correspondiente a cada paso
• Incluirá iconos para visualizar cada paso (excepto en los diagramas de flujo)
• Run una búsqueda de iconos y plantillas relevantes para complementar o perfeccionar tu visualización

Cómo escribir una indicación

Para obtener los mejores resultados, considera incluir un título para tu protocolo, cronología o diagrama de flujo, y describe los pasos mediante viñetas.

Aunque proporciones notas preliminares o pasos generales, la herramienta ampliará tu contenido para crear un pie de texto para cada paso, ofreciéndote un punto de partida útil que podrás perfeccionar.

Además de generar un borrador, nuestra herramienta ejecutará automáticamente una búsqueda basada en la indicación de tu figura y mostrará plantillas e iconos relacionados que podrás arrastrar rápidamente para perfeccionar o ajustar el resultado.

Nota: Las indicaciones de IA están limitadas a 1.000 palabras para garantizar resultados más precisos y centrados.

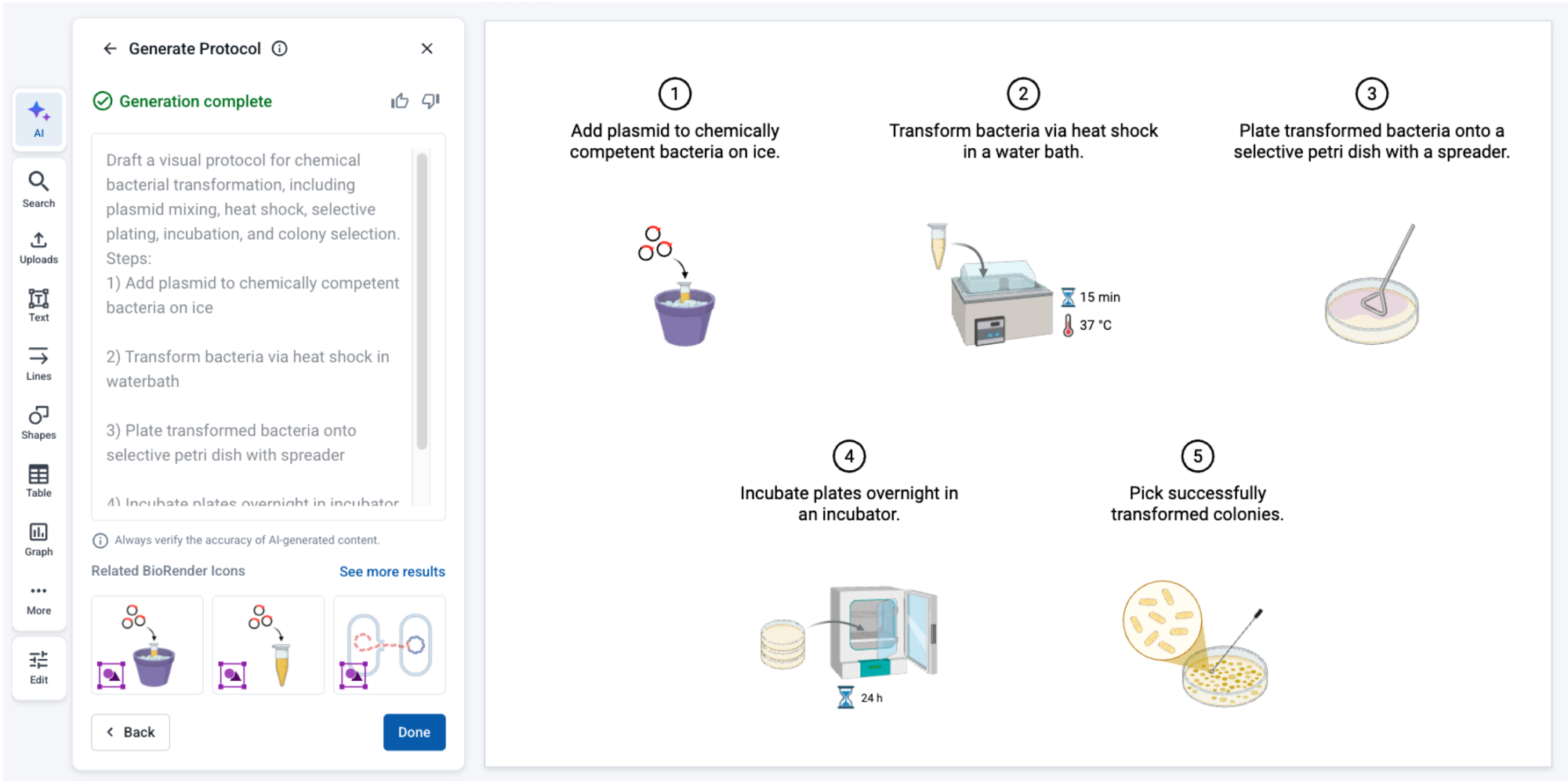

Ejemplo de indicación para un borrador de protocolo mediante IA:

Crear un protocolo para la transformación bacteriana química, con los siguientes pasos:

Paso 1: Añadir el plásmido a células bacterianas químicamente competentes en hielo
Paso 2: Transform las bacterias mediante choque térmico en un baño de agua
Paso 3: Sembrar las bacterias transformadas en una placa de Petri con un esparcidor
Paso 4: Incubar las placas durante toda la noche en una incubadora
Paso 5: Seleccionar las colonias transformadas correctamente

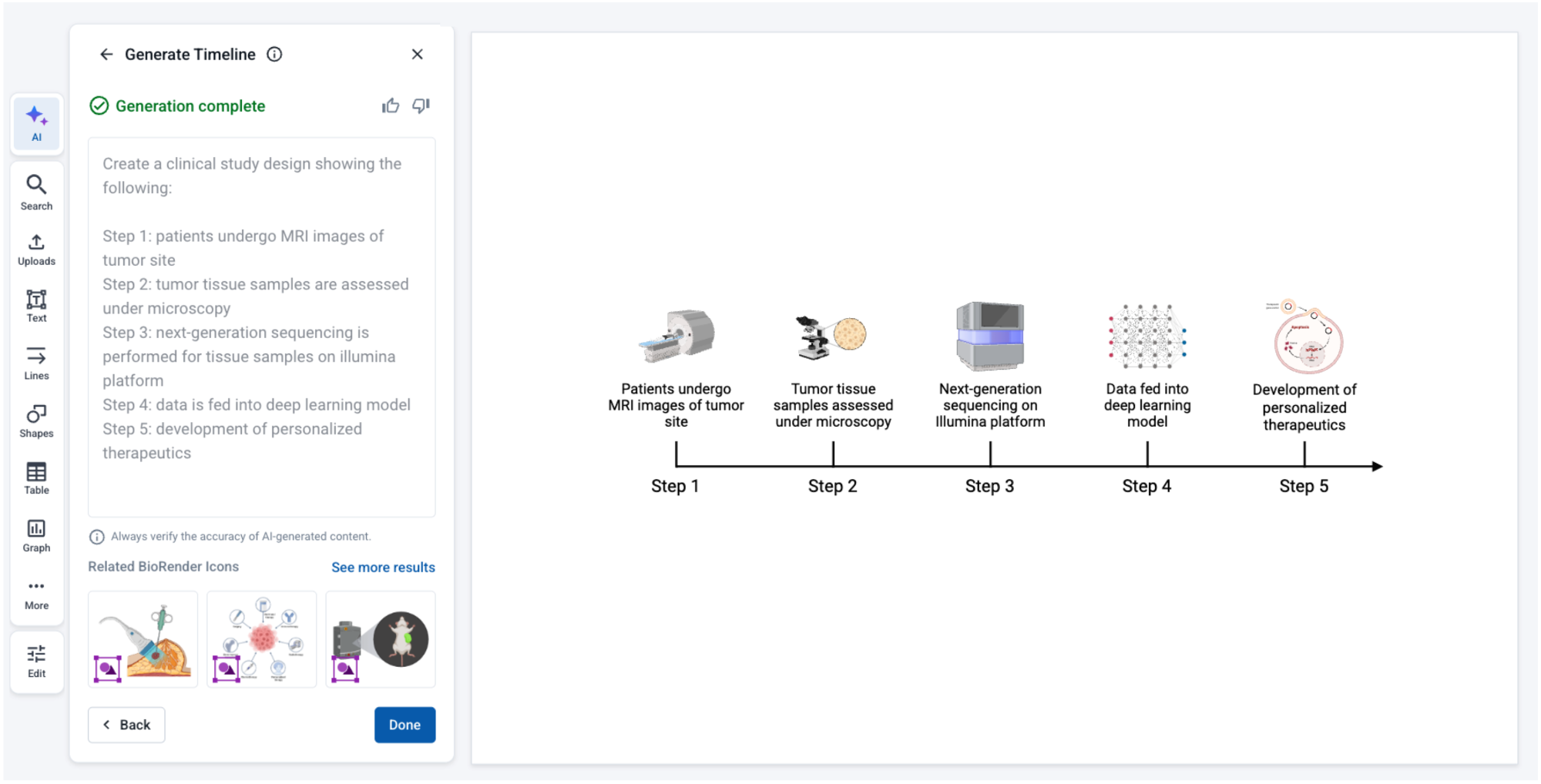

Ejemplo de indicación para un borrador de cronología mediante IA:

Crear el diseño de un estudio clínico que muestre lo siguiente:

Paso 1: los pacientes se someten a imágenes de resonancia magnética de la zona del tumor
Paso 2: las muestras de tejido tumoral se evalúan mediante microscopía
Paso 3: se realiza una secuenciación de nueva generación de las muestras de tejido en una plataforma Illumina
Paso 4: los datos se introducen en un modelo de aprendizaje profundo
Paso 5: desarrollo de tratamientos personalizados

Ejemplo de indicación para un borrador de diagrama de flujo mediante IA:

La generación de diagramas de flujo admite varios tipos de indicaciones: nombres de procesos, listas de pasos, descripciones detalladas y notación JSON/Mermaid. Puedes experimentar para descubrir qué funciona mejor para el diagrama de flujo que tienes en mente.

Consejo: Puedes especificar un diseño de izquierda a derecha en la indicación de tu diagrama de flujo. Si no se especifica la dirección del diseño, el valor predeterminado es de arriba abajo. Los diseños de izquierda a derecha son especialmente útiles para procesos ramificados y pueden ayudar a ahorrar espacio en el lienzo. Solo tienes que añadir "left to right layout" en tu indicación.

Ejemplo 1: nombre de un proceso conocido

Crear un diagrama de flujo del método científico e incluir un bucle de retorno cuando los resultados no respalden la hipótesis.

Ejemplo 2: lista paso a paso

Paso 1: Plantear una pregunta
Paso 2: Realizar una investigación preliminar
Paso 3: Formular una hipótesis
Paso 4: Probarla mediante un experimento
Paso 5: Analizar los resultados y extraer una conclusión
Añadir un punto de decisión etiquetado como “¿Hipótesis respaldada?”
Desde la decisión: Sí → Comunicar los resultados No → Revisar la hipótesis y volver a “Formular una hipótesis”

Ejemplo 3: descripción en forma de párrafo

Crear un diagrama de flujo sencillo que recorra el método científico de arriba abajo. Empezar con «Plantear una pregunta», seguido de «Realizar una investigación preliminar» y «Formular una hipótesis». Después, mostrar «Probarla mediante un experimento», seguido de «Analizar los resultados y extraer una conclusión». Incluir un rombo de decisión que pregunte «¿Hipótesis respaldada?». Si la respuesta es sí, el flujo debe dirigirse a «Comunicar los resultados». Si la respuesta es no, debe dirigirse a «Revisar la hipótesis» y volver al paso de la hipótesis.

Ejemplo 4: notación Mermaid

flowchart TD
A[Plantear una pregunta] --> B[Realizar una investigación preliminar]
B --> C[Formular una hipótesis]
C --> D[Probarla mediante un experimento]
D --> E[Analizar los resultados y extraer una conclusión]
E --> F{¿Hipótesis respaldada?}
F -->|Sí| G[Comunicar los resultados]
F -->|No| H[Revisar la hipótesis]
H --> C

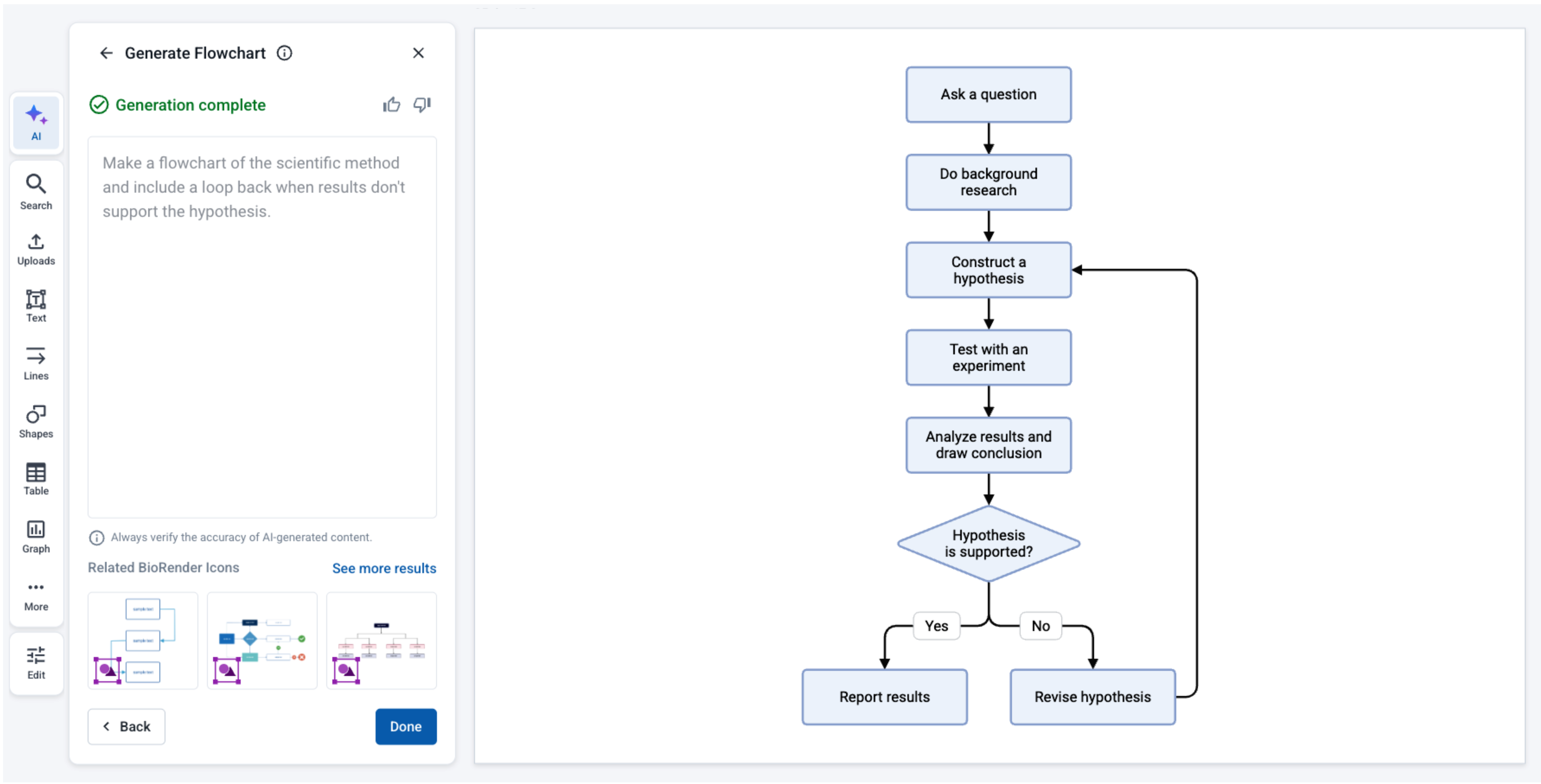

Todas estas entradas crearán un diagrama de flujo similar a este, ¡totalmente editable en BioRender!

Perfeccionar y editar el borrador

Una vez que aparezca el borrador generado mediante IA y totalmente editable, puedes:

• Editar la indicación y volver a generar una nueva versión.
• Hacer cambios en el texto o el diseño.
• Modificar o sustituir cualquier icono para realizar ajustes fácilmente.

Consejo: Para sustituir rápida y fácilmente cualquier icono de tu figura de BioRender, selecciona el icono que quieras sustituir, haz clic en la herramienta “Replace selected icons” y elige un icono nuevo en el panel de búsqueda.

Ten en cuenta que nuestros borradores de figuras basados en IA se crean utilizando los iconos científicamente precisos y revisados por expertos de BioRender. Aunque nuestro objetivo es generar borradores de alta calidad, recomendamos encarecidamente revisar y personalizar tus figuras para garantizar que sean precisas y se adapten a tus necesidades.

Ayúdanos a mejorar nuestras herramientas de generación de figuras mediante IA

¡Nos encantaría conocer tu opinión! Tus comentarios nos ayudan a mejorar el generador de figuras mediante IA, tanto si algo funcionó perfectamente como si no cumplió tus expectativas o te inspiró una idea de mejora.

Después de generar una figura, verás dos formas de compartir tus comentarios directamente desde la herramienta:

1. Botón Give Feedback
2. Iconos 👍 👎 justo encima de tu indicación

Al hacer clic en cualquiera de estas opciones, se abrirá una ventana de comentarios en la que podrás contarnos qué ha funcionado bien y qué podría mejorarse. ¿No sabes por dónde empezar? Estas son algunas preguntas útiles para guiar tu respuesta:

• ¿Qué ha funcionado bien o te ha parecido especialmente útil?
• ¿Faltaba algo o había algún elemento confuso o inexacto?
• ¿Cuál es tu grado de satisfacción con el resultado, en una escala del 1 al 10?
• ¿Qué cambios harías para finalizar la figura?
• ¿Hay algo que te gustaría que esta herramienta pudiera hacer en el futuro?

Tanto si se trata de un comentario breve como de sugerencias detalladas, cada aportación nos ayuda a mejorar la herramienta y a definir su futuro en función de tus necesidades reales.

¡Gracias por dedicar tiempo a ayudarnos a crear mejores herramientas para la comunicación científica!

Privacidad de los datos

Antes de utilizar el generador de IA, verás un mensaje en el que se explica cómo el equipo de BioRender puede revisar tus indicaciones y figuras para mejorar la herramienta. Nuestro objetivo es ofrecerte una experiencia excelente y proteger siempre la privacidad y la seguridad de tus datos. Tus datos nunca se utilizan para entrenar nuestros modelos de IA ni se comparten externamente. Obtén más información aquí.

Solución de problemas

¿No has obtenido la figura que esperabas?

Si la figura generada no coincide con tu indicación, prueba lo siguiente:

• Utiliza un lenguaje más específico o detallado en tu indicación
• Divide los flujos de trabajo complejos en pasos más pequeños
• Comprueba si tu solicitud incluye elementos o instrucciones no compatibles, como diagramas anatómicos o ilustraciones muy especializadas

¿No aparece la IA en el editor?

• Asegúrate de utilizar el nuevo lienzo de BioRender
• Asegúrate de utilizar la versión más reciente de Google Chrome
• Actualiza el navegador y borra la caché
• Si formas parte de una organización, ponte en contacto con tu administrador para preguntarle si tu equipo debería tener acceso a las herramientas de IA
• Si el problema persiste, ponte en contacto con nuestro equipo de asistencia en support@biorender.com

¿La figura parece incompleta o faltan iconos?

• Vuelve a generar la figura utilizando la indicación original o una revisada
• Busca e inserta manualmente los iconos que faltan desde la biblioteca de iconos
• Utiliza elementos agrupados para reorganizar o ajustar el diseño y mejorar la claridad

¿No está disponible el historial de indicaciones?

El creador de indicaciones solo conserva la indicación más reciente durante tu sesión activa. Si introduces una nueva indicación, la anterior se sustituye. El historial de indicaciones no se guarda entre sesiones: al salir del lienzo o cerrarlo, se borrará el creador.

Preguntas frecuentes

¿Puedo volver a generar una figura sin empezar desde cero?

Sí. Puedes editar la indicación original y volver a generar la figura tantas veces como sea necesario. El sistema proporcionará versiones actualizadas según tus cambios.

¿Qué tipos de figuras son más compatibles con la generación mediante IA?

Actualmente, estas herramientas funcionan mejor para protocolos experimentales, cronologías y diagramas de flujo sencillos. Los diagramas complejos, como los resúmenes gráficos o las imágenes anatómicas detalladas, todavía no son compatibles.

¿Puedo editar manualmente las figuras generadas mediante IA?

Por supuesto. Una vez que la figura se añada a tu lienzo, podrás modificarla como cualquier otra ilustración: ungroup, cambiar su tamaño, sustituir iconos, actualizar el texto o ajustar el diseño.

¿Necesitas ayuda? Ponte en contacto con nuestro equipo de asistencia en support@biorender.com o inicia un chat en directo haciendo clic en la burbuja "Chat With Us" situada en la esquina inferior derecha.
