プロトコル、タイムライン、フローチャートを BioRender AI で作成する方法
BioRender の AI 図生成ツールを使用すると、簡単なテキストプロンプトをビジュアル図に変換し、最初の下書きをより速く作成できます。Generate Protocol、Generate Timeline、Generate Flowchart の各ツールは、BioRender の信頼性が高く科学的に正確なアイコンとテキストを配置した、編集可能な下書きを生成します。白紙のキャンバスから、最終編集の準備が整った最初の下書きまで、すばやく進めることができます。
すべてのツールで、図を再生成してすばやく反復できます。プロトコル、タイムライン、フローチャートの各ツールは、プロンプトに基づいて関連するアイコンを自動的に表示します。これらをドラッグして図の下書きを調整できます。
プロトコル図とは

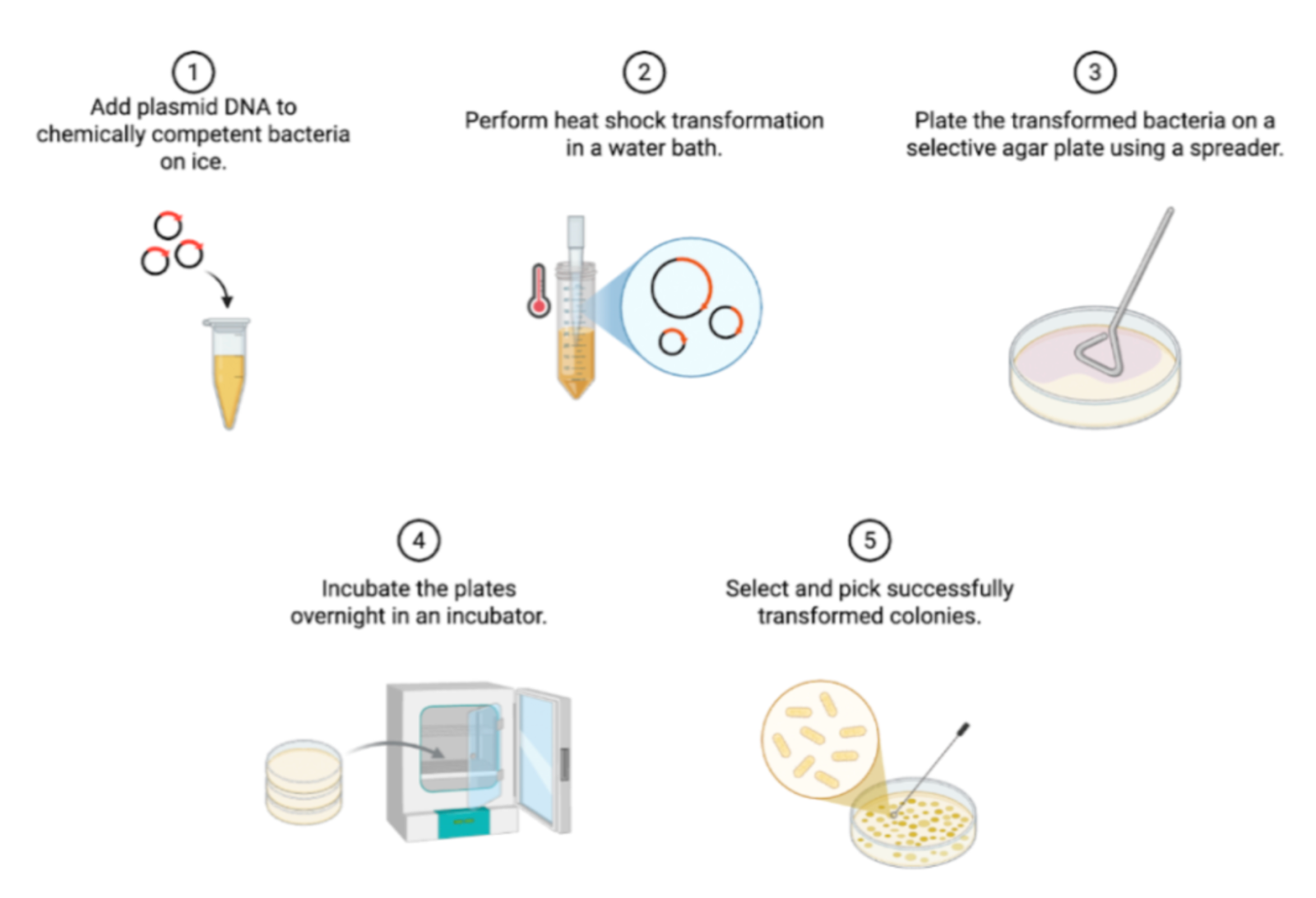

プロトコル図（またはビジュアルプロトコル）とは、画像とテキストを使用して実験ワークフローを段階的に示す図です。文章で書かれたプロトコルをわかりやすいビジュアルガイドに変換し、手法の理解、共有、再現を容易にします。
Generate Protocol の AI 図下書きの仕組み
タイムライン図とは

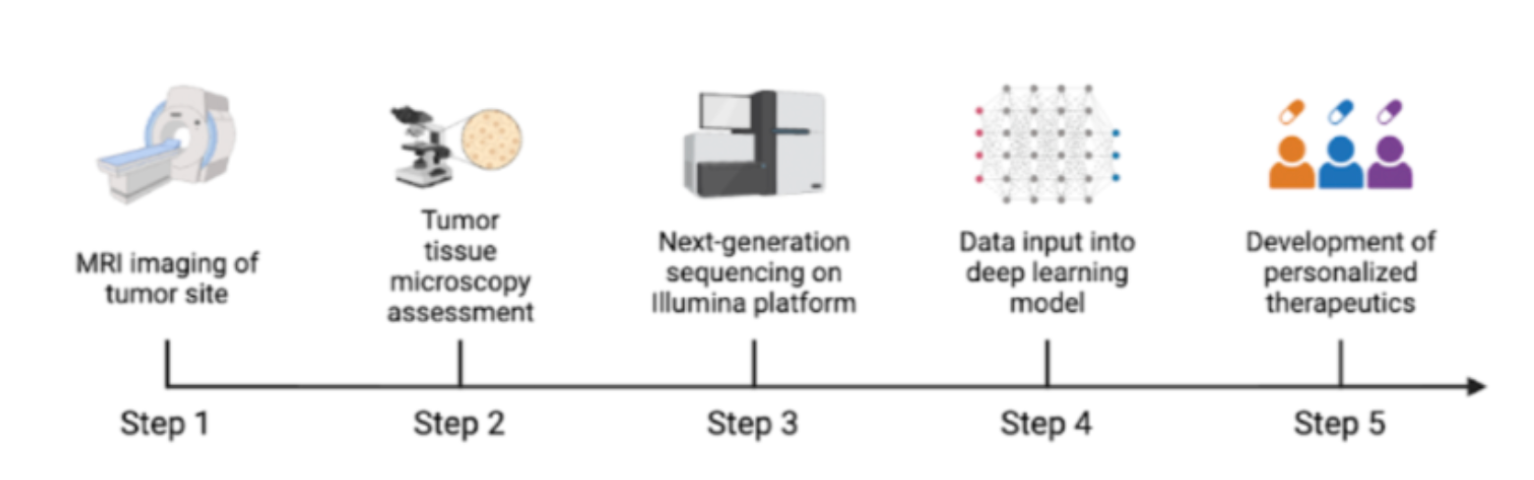

タイムライン図とは、時系列の軸となる矢印に沿って、イベント、マイルストーン、または段階を示す図です。BioRender では、タイムライン図は研究デザイン、実験スケジュール、研究フェーズ、プロジェクト計画などをマッピングし、順序と期間を一目で示すために一般的に使用されます。
フローチャート図とは
フローチャート図とは、接続されたボックス、矢印、ラベルを使用してプロセスや意思決定の流れを示す図です。手順を明確で論理的なステップに分け、簡単な意思決定ポイントを含めることもできます。BioRender では、フローチャート図は科学的なワークフロー、トラブルシューティングの流れ、分析ロジック、SOP、高レベルのプロジェクト手順などを示すためによく使用されます。

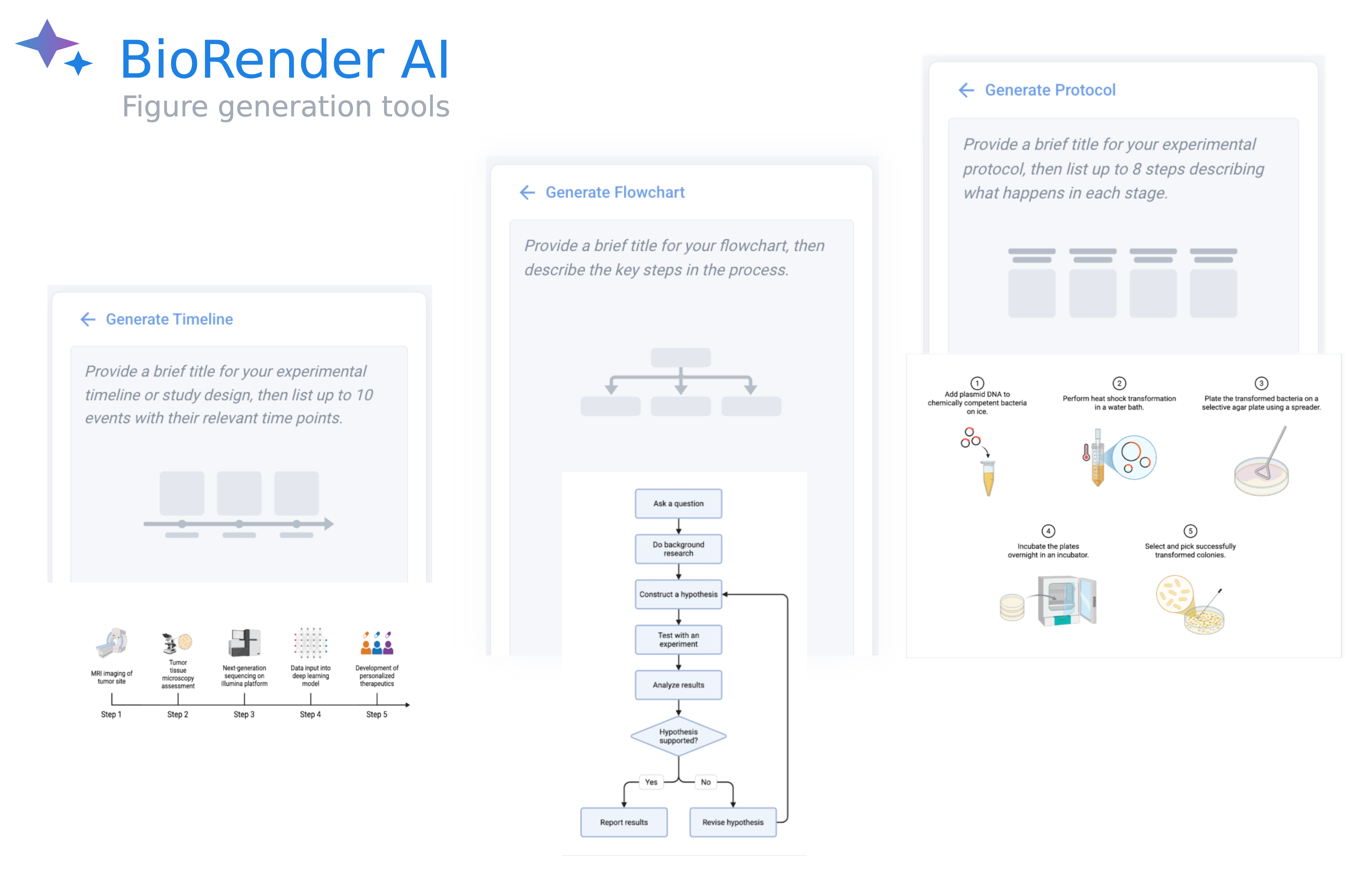

図生成ツールの概要
| ツール | 生成される出力 | クレジット消費量 | 用途 | 例 |
| Generate Protocol | 編集可能な BioRender のアイコン＋テキスト | 1 クレジット | プロトコルのみ | |
| Generate Timeline | 編集可能な BioRender のアイコン＋テキスト | 1 クレジット | タイムラインのみ | |
| Generate Flowchart | 編集可能な BioRender のアイコン＋図形＋テキスト | 1 クレジット | フローチャートのみ |
プロトコル、タイムライン、フローチャートの AI 図下書きの仕組み
下書きを生成する

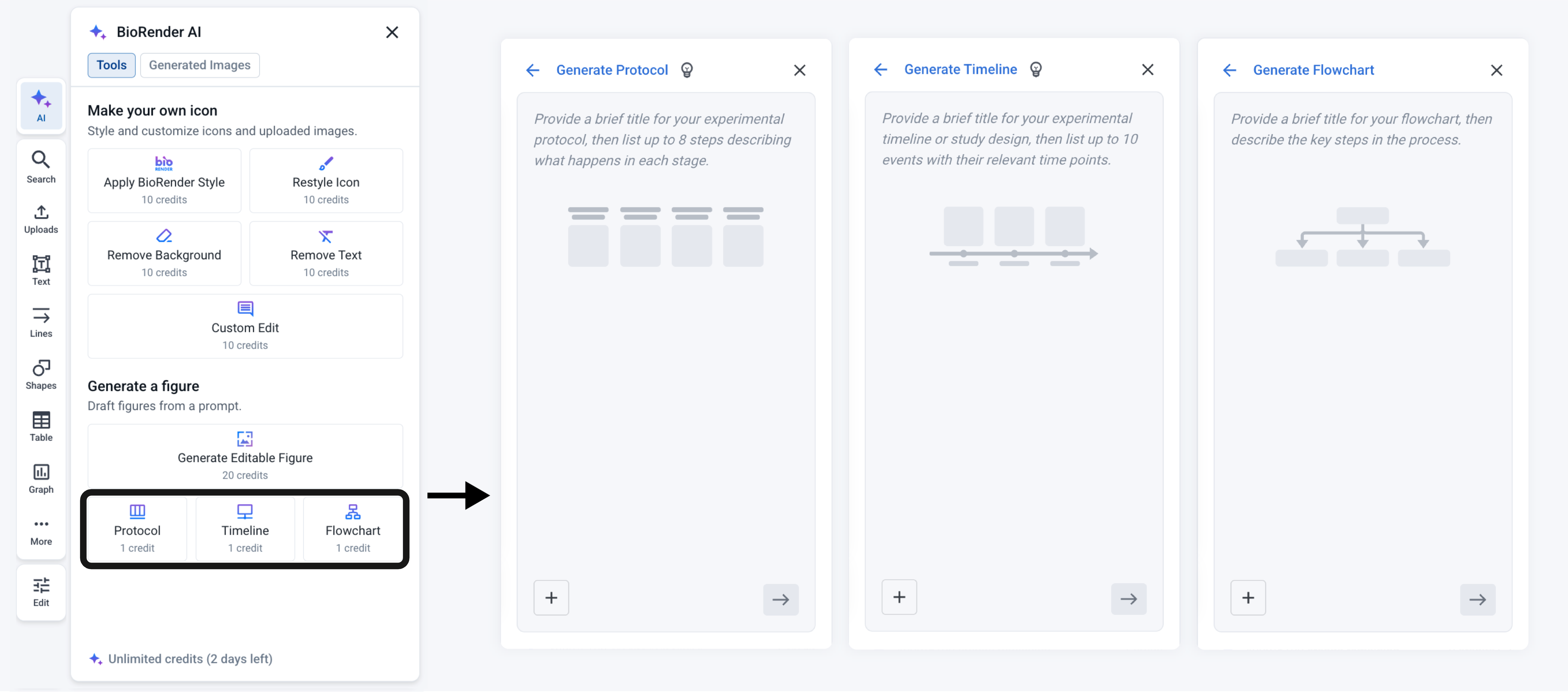

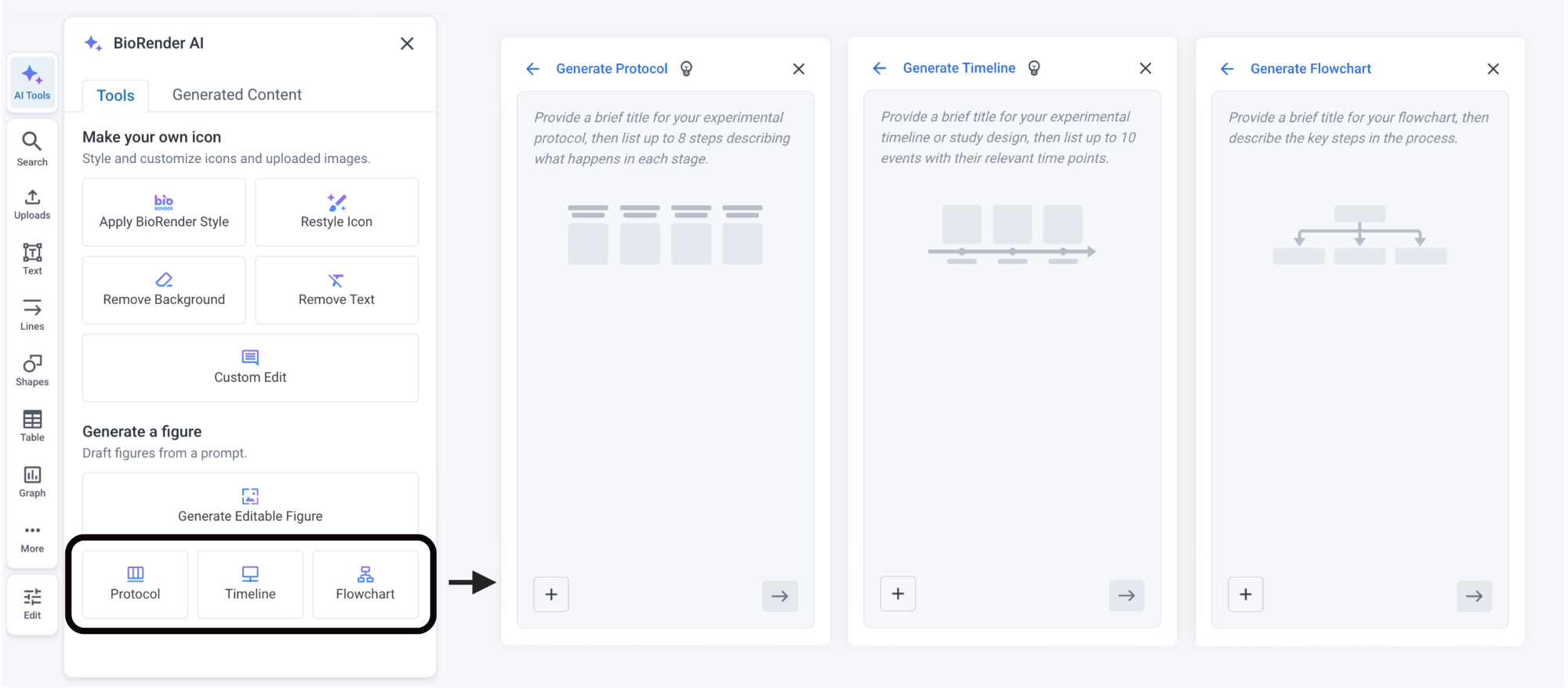

- BioRender のキャンバスを開きます。
- 左側のツールバーにある AI ボタンをクリックします。
- 図下書きツールのいずれかを選択します："Generate Protocol"、"Generate Timeline"、または "Generate Flowchart"。
- 図で示したいプロセスの手順を、短いテキストで説明します。
- 矢印をクリックして下書きを生成します。
AI は次の処理を行います。
- プロンプトを分析する
- 各ステップに対応するテキストを含むレイアウトを生成する
- 各ステップを視覚化するアイコンを含める（フローチャートを除く）
- 関連するアイコンとテンプレートを検索し、ビジュアルの作成や調整をサポートする
プロンプトの作成方法
最良の結果を得るには、プロトコル、タイムライン、またはフローチャートのタイトルを含め、手順を箇条書きで説明することをおすすめします。
大まかなメモや概要レベルの手順を入力した場合でも、ツールは入力内容を各ステップのテキストキャプションに展開するため、意味のある出発点として下書きを調整できます。
下書きを生成するだけでなく、このツールは図のプロンプトに基づいて自動的に検索を実行し、関連するテンプレートやアイコンを表示します。これらをすばやくドラッグして、出力を調整または改善できます。
注： より正確で焦点の合った結果を得るため、AI プロンプトは 1,000 語に制限されています。

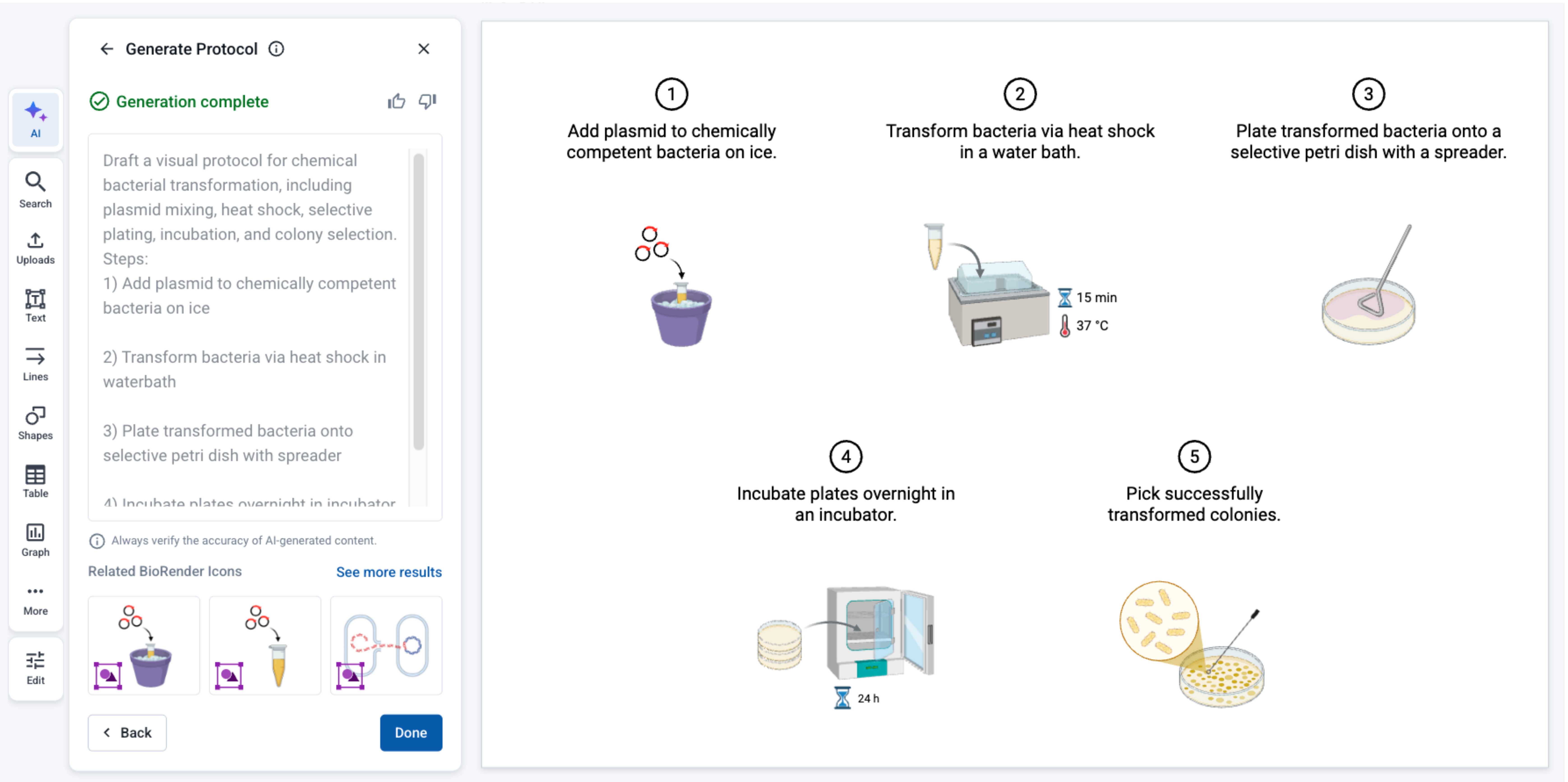

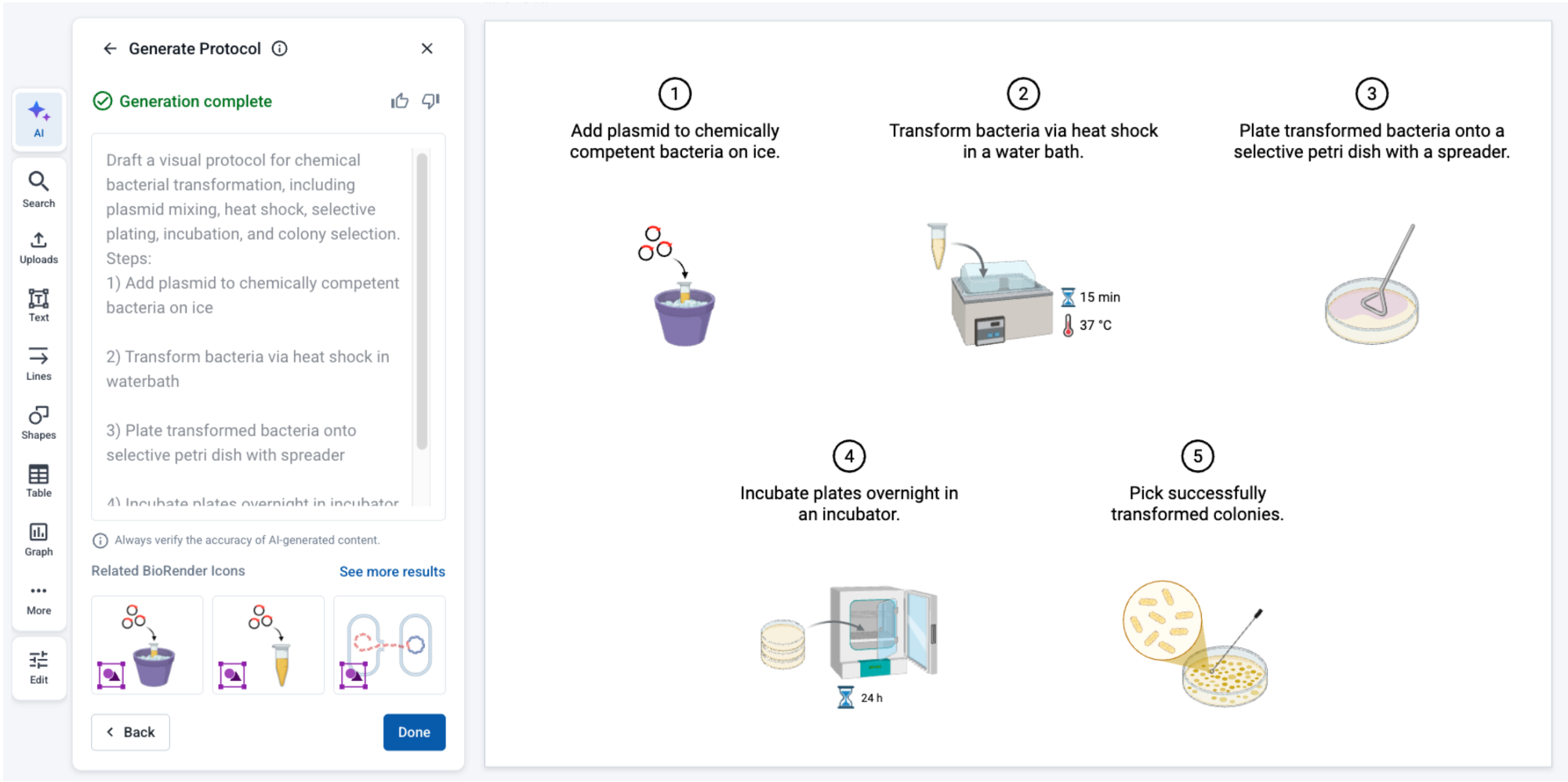

AI プロトコル下書きのプロンプト例：
次の手順で、化学的な細菌形質転換のプロトコルを作成してください。
ステップ 1：氷上の化学的コンピテント細菌細胞にプラスミドを加える
ステップ 2：ウォーターバスでヒートショックにより細菌をTransformする
ステップ 3：スプレッダーを使って、形質転換した細菌をペトリ皿にプレーティングする
ステップ 4：インキュベーターでプレートを一晩インキュベートする
ステップ 5：正常に形質転換されたコロニーをピックする

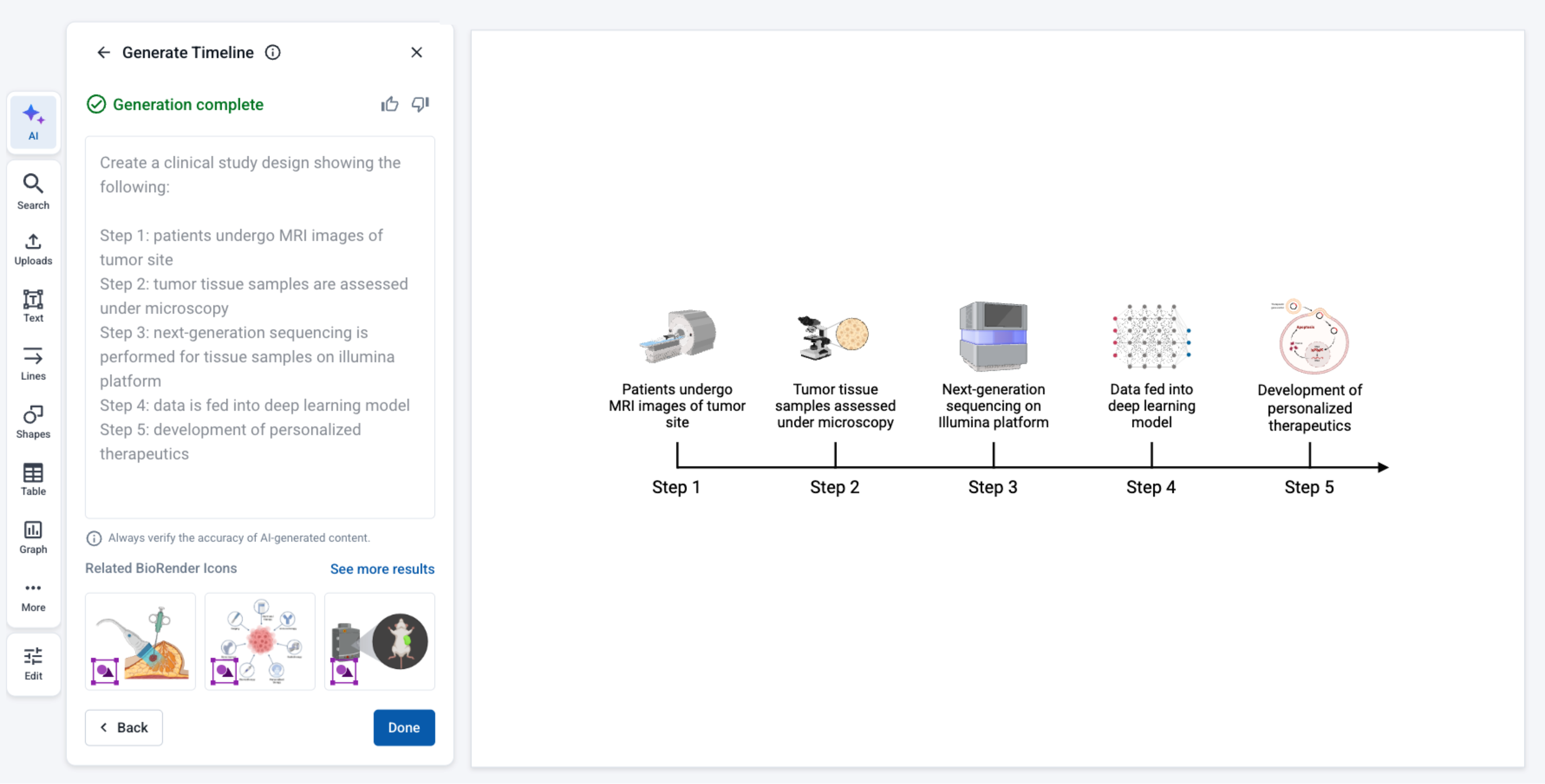

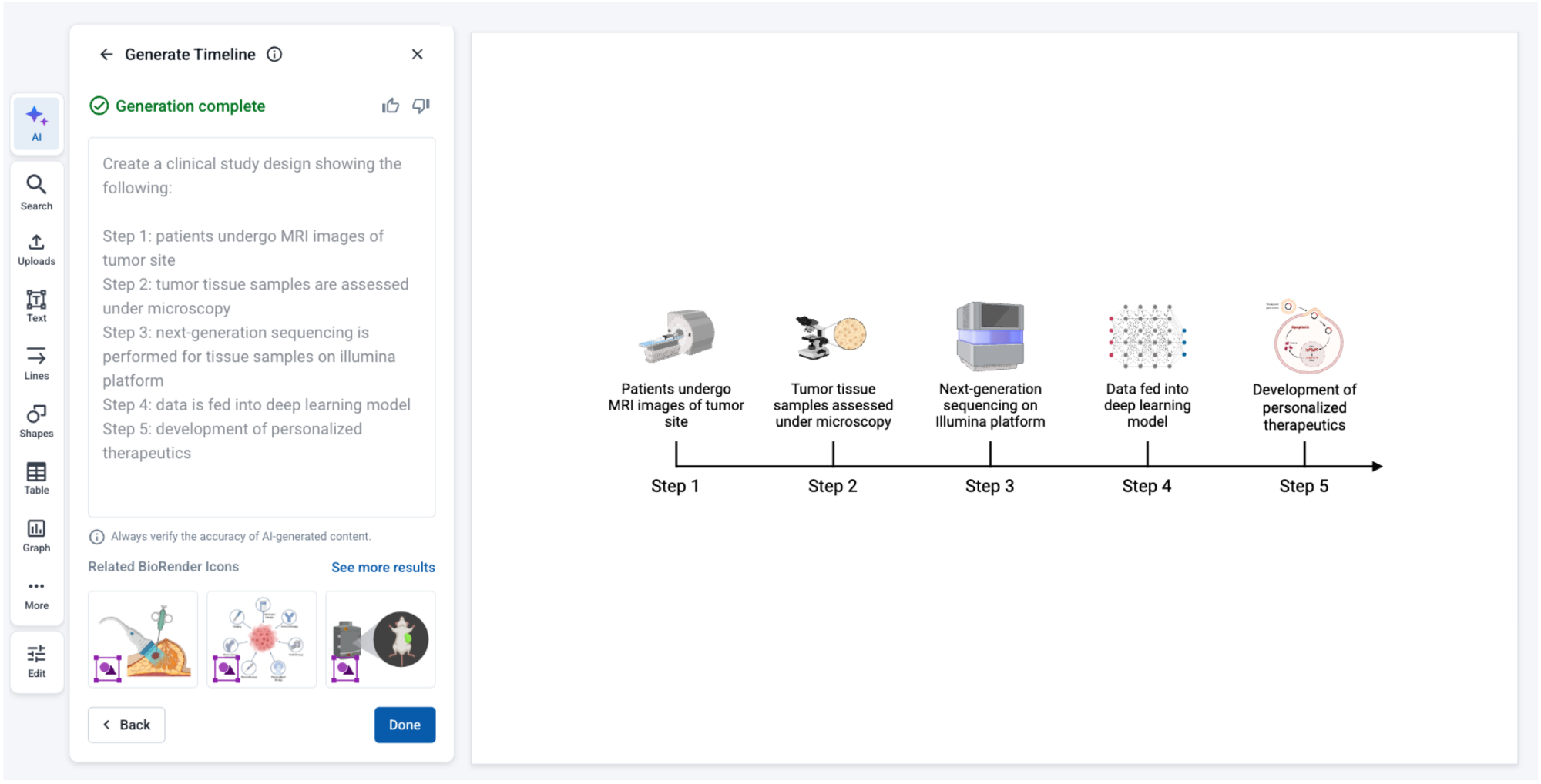

AI タイムライン下書きのプロンプト例：
次の内容を示す臨床研究デザインを作成してください。
ステップ 1：患者に腫瘍部位の MRI 撮像を行う
ステップ 2：腫瘍組織サンプルを顕微鏡下で評価する
ステップ 3：illumina プラットフォームで組織サンプルの次世代シーケンシングを実施する
ステップ 4：データをディープラーニングモデルに入力する
ステップ 5：個別化治療薬を開発する
AI フローチャート下書きのプロンプト例：
フローチャート生成では、プロセス名、ステップのリスト、詳細な説明、JSON/Mermaid 記法など、複数のプロンプト形式に対応しています。作成したいフローチャートに最適な方法を試すことができます。
ヒント：フローチャートのプロンプトで左から右のレイアウトを指定できます。レイアウトの方向を指定しない場合、デフォルトは上から下です。左から右のレイアウトは、分岐するプロセスに特に便利で、キャンバスのスペースの節約にも役立ちます。プロンプトに「left to right layout」と追加するだけで指定できます。

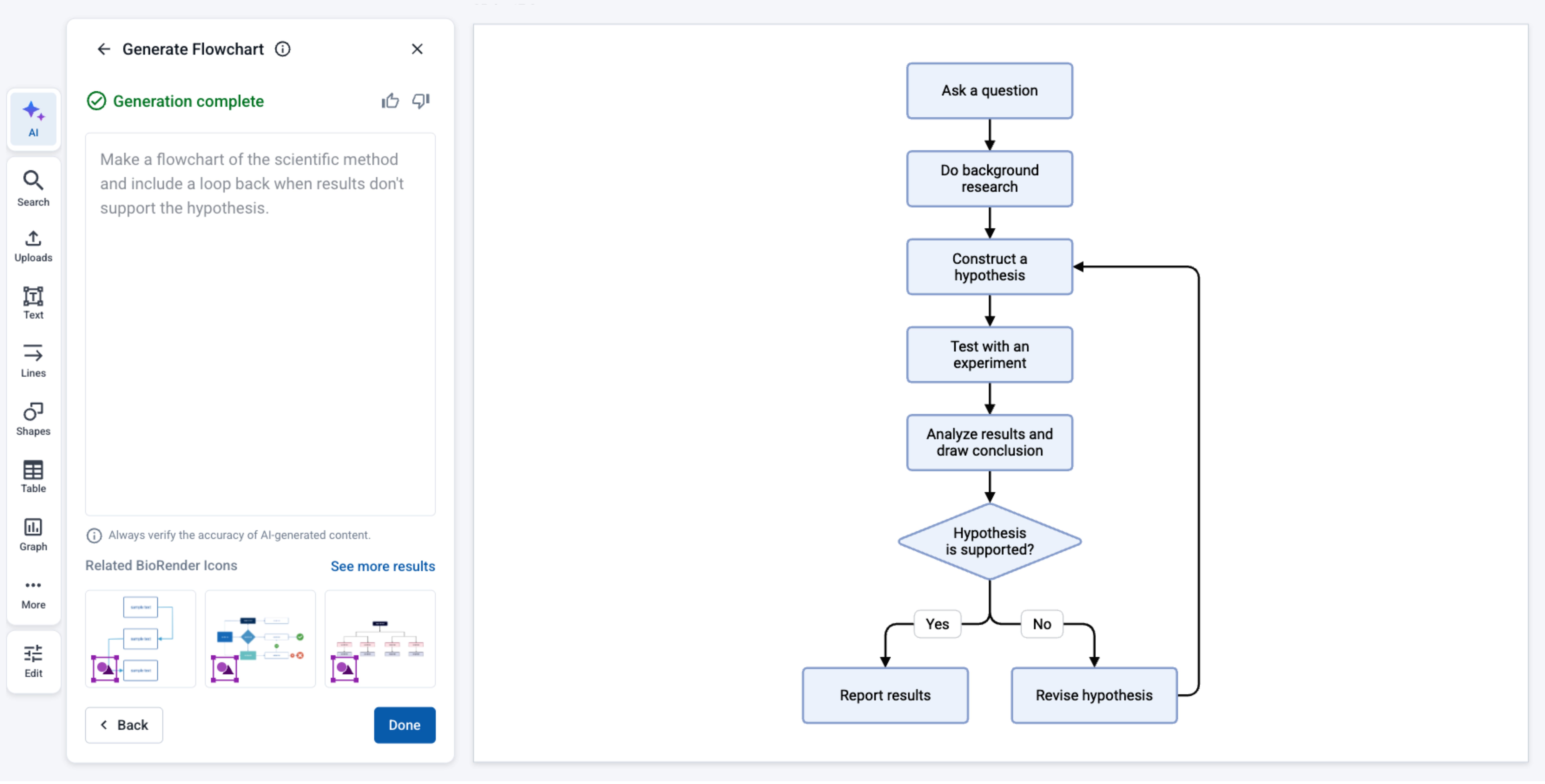

例 1：よく知られたプロセスの名前
科学的方法のフローチャートを作成し、結果が仮説を支持しない場合に戻るループを含めてください。
例 2：ステップごとのリスト
ステップ 1：質問する
ステップ 2：背景を調査する
ステップ 3：仮説を立てる
ステップ 4：実験で検証する
ステップ 5：結果を分析して結論を導く
「仮説は支持されたか？」というラベルの意思決定ポイントを追加する
意思決定から：はい → 結果を報告する いいえ → 仮説を修正し、「仮説を立てる」に戻る
例 3：段落による説明
科学的方法を上から下へ説明する、シンプルなフローチャートを作成してください。まず「質問する」、次に「背景を調査する」、そして「仮説を立てる」とします。その後に「実験で検証する」、続いて「結果を分析して結論を導く」を示してください。「仮説は支持されたか？」と尋ねる意思決定のひし形を含めます。答えが「はい」の場合、フローは「結果を報告する」に進みます。「いいえ」の場合は「仮説を修正する」に進み、仮説のステップに戻るループにしてください。
例 4：Mermaid 記法
flowchart TD
A[質問する] --> B[背景を調査する]
B --> C[仮説を立てる]
C --> D[実験で検証する]
D --> E[結果を分析して結論を導く]
E --> F{仮説は支持されたか？}
F -->|はい| G[結果を報告する]
F -->|いいえ| H[仮説を修正する]
H --> C

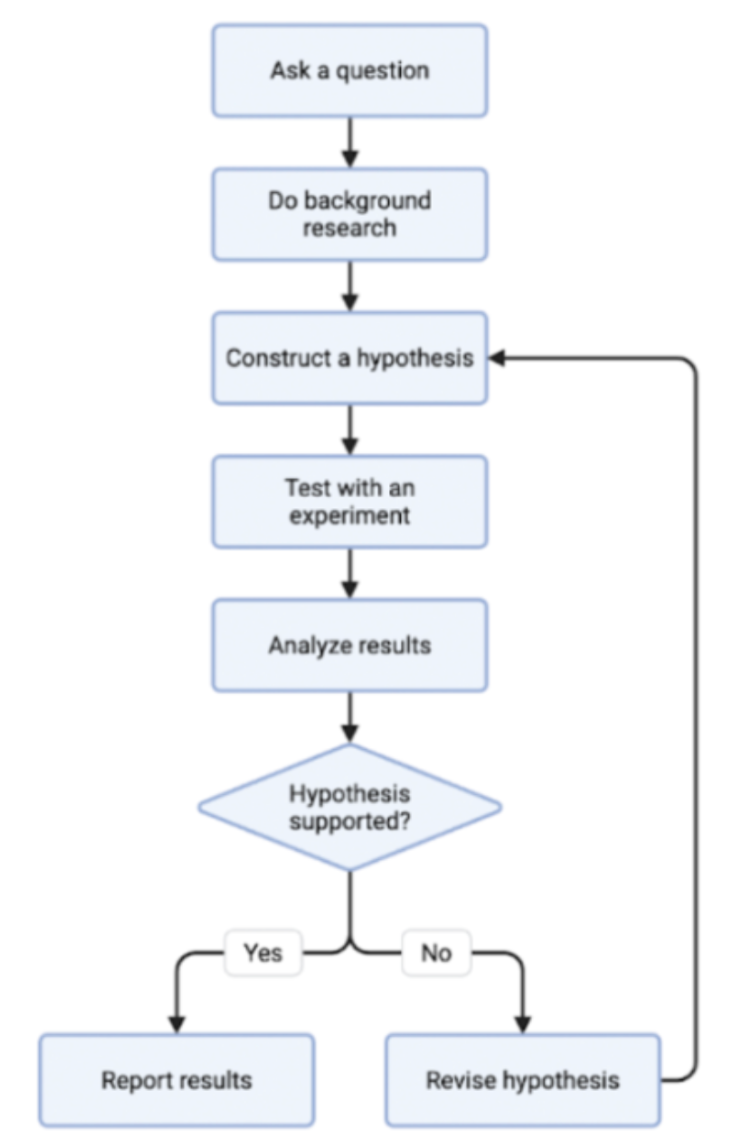

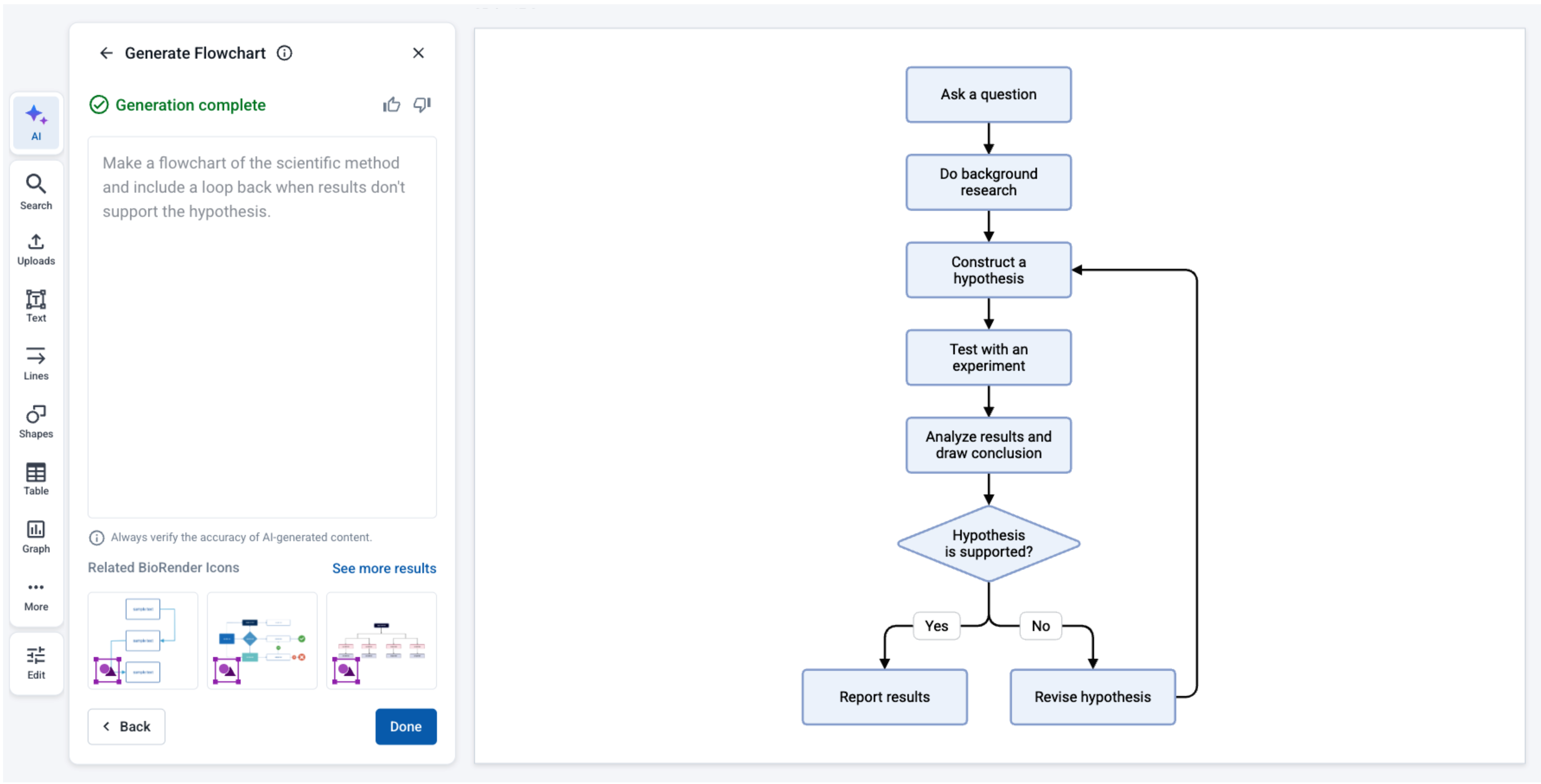

これらの入力はすべて、BioRender で完全に編集可能な、このようなフローチャートを作成します。
下書きを改善・編集する
完全に編集可能な AI 生成の下書きが表示されたら、次のことができます。
- プロンプトを編集し、新しいバージョンを再生成する。
- テキストやレイアウトを変更する。
- アイコンを変更または置き換えて、簡単に調整する。
ヒント：BioRender の図でアイコンをすばやく簡単に置き換えるには、置き換えたいアイコンを選択し、「Replace selected icons」ツールをクリックして、検索パネルから新しいアイコンを選択します。
注意：AI を利用した図の下書きは、BioRender の科学的に正確で査読済みのアイコンを使用して作成されています。高品質な下書きの生成を目指していますが、正確性を確保し、ニーズに合わせて調整するため、図を確認してカスタマイズすることを強くおすすめします。
AI 図生成ツールの改善にご協力ください
皆さまからのご意見をお待ちしています。うまく機能した点、期待どおりでなかった点、改善のアイデアなど、皆さまからのフィードバックは AI Figure Generator のさらなる改善に役立ちます。

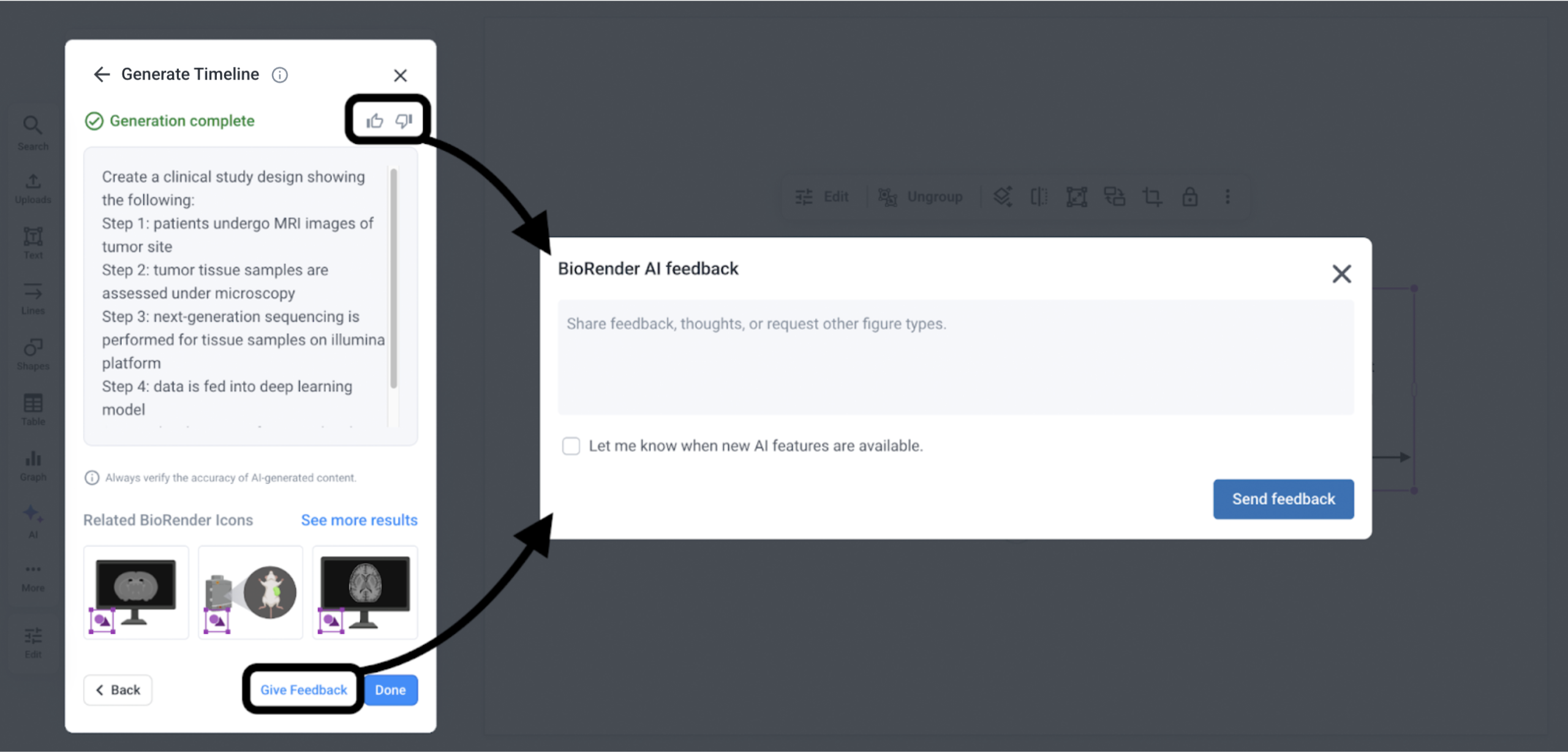

図を生成した後、ツール内で直接フィードバックを共有する方法が 2 つ表示されます。
- Give Feedback ボタン
- プロンプトのすぐ上にある 👍 👎 アイコン
これらのいずれかをクリックするとフィードバックウィンドウが開き、うまくいった点や改善できる点を伝えられます。どこから始めればよいかわからない場合は、次の質問を参考にしてください。
- うまく機能した点、特に役立った点は何ですか？
- 不足していた点、わかりにくかった点、または不正確だった点はありましたか？
- 結果にどの程度満足しましたか？1～10 のスケールで答えてください。
- 図を完成させるために、どのような変更を加えますか？
- 今後、このツールにどのような機能があればよいと思いますか？
簡単なコメントでも詳細な提案でも、皆さまからの入力はすべて、ツールの改善と実際のニーズに基づく今後の方向性の決定に役立ちます。
科学コミュニケーションのためのより良いツールの開発にご協力いただき、ありがとうございます。
データプライバシー
AI Generator を使用する前に、ツールの改善を目的として、皆さまのプロンプトや図を BioRender チームが確認する場合があることを説明するメッセージが表示されます。皆さまに優れた体験を提供すると同時に、データのプライバシーとセキュリティを常に保護することを目指しています。皆さまのデータが AI モデルのトレーニングに使用されることはなく、外部と共有されることもありません。 詳しくはこちらをご覧ください。
トラブルシューティング
期待した図が生成されませんでしたか？
生成された図がプロンプトと一致しない場合は、次の方法をお試しください。
- プロンプトで、より具体的または詳細な表現を使用する
- 複雑なワークフローをより小さなステップに分ける
- 解剖図や非常に専門的なイラストなど、サポートされていない要素や指示がリクエストに含まれていないか確認する
エディターに AI が表示されませんか？
- 新しい BioRender キャンバスを使用していることを確認する
- 最新バージョンの Google Chrome を使用していることを確認する
- ブラウザを更新し、キャッシュを消去する
- 組織に所属している場合は、チームが AI ツールにアクセスできるかどうかを管理者に確認する
- 問題が解決しない場合は、support@biorender.com までサポートチームにお問い合わせください
図が不完全に見える、またはアイコンが不足していますか？
- 元のプロンプトまたは修正したプロンプトを使用して図を再生成する
- アイコンライブラリから不足しているアイコンを手動で検索して挿入する
- グループ化された要素を使用して、わかりやすいようにレイアウトを再編成または調整する
プロンプト履歴を利用できませんか？
プロンプトコンポーザーには、アクティブなセッション中の最新のプロンプトのみが保持されます。新しいプロンプトを入力すると、前のプロンプトは置き換えられます。プロンプト履歴はセッション間で保存されません。キャンバスから移動するか閉じると、コンポーザーの内容は消去されます。
よくある質問
最初からやり直さずに図を再生成できますか？
はい。元のプロンプトを編集し、必要な回数だけ図を再生成できます。システムは変更内容に基づいて更新版を提供します。
AI 生成で最も適切にサポートされる図の種類は何ですか？
現在、これらのツールは実験プロトコル、時系列のタイムライン、シンプルなフローチャートに最適です。グラフィカルアブストラクトや詳細な解剖図などの複雑な図は、まだサポートされていません。
AI が生成した図を手動で編集できますか？
もちろんです。図をキャンバスに追加すると、他のイラストと同じように編集できます。ungroup、サイズ変更、アイコンの置き換え、テキストの更新、レイアウトの調整などが可能です。
サポートが必要ですか？ support@biorender.com までサポートチームにお問い合わせいただくか、右下隅にある "Chat With Us" バブルをクリックしてライブチャットを開始してください。
