コネクタ線の使い方

コネクタ線は、BioRenderで図表、フローチャート、論理経路を作成するための強力なツールです。線をアイコン、図形、テキストにリンクさせることで、複雑なプロセスや関係性を視覚的に表現した、明確で構造化されたイラストを作成できます。

このガイドでは、キャンバス上でコネクタ線を挿入、変換、編集する方法をご案内します。

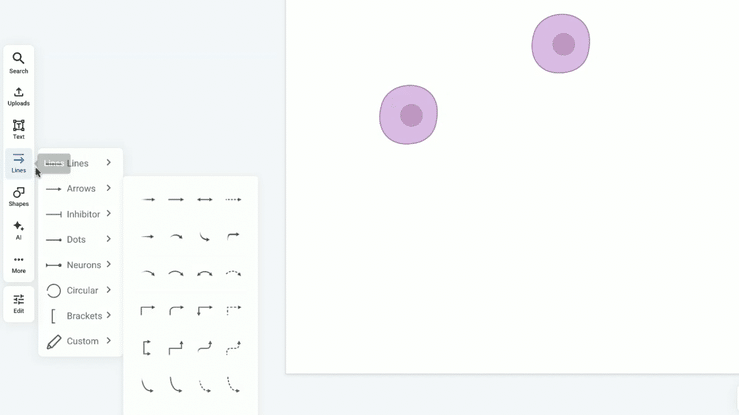

コネクタ線の作成

1. 左側のツールバーで「Lines」オプションをクリックします。

2. お好みの線のスタイルを選択します。

• 注意：Circularおよびブラケット線はオブジェクトを接続するために使用できません。

3. 線の開始点にしたいオブジェクトにカーソルを合わせます。

• カーソルの横にコネクタアイコンが表示され、線をリンクできることを示します。

4. 開始点からクリックしてドラッグし、線を他のオブジェクトまで伸ばします。

• 注意：線を別の線に接続することはできません。

通常の線をコネクタ線に変換する

1. キャンバス上の既存の線を選択します。
2. 線の端点を接続したいオブジェクトにドラッグします。
3. 接続されると、その線はコネクタ線になり、オブジェクトにリンクされた状態を保ちます。

コネクタ線の編集

コネクタ線は、ツールバーを使って通常の線と同様に編集できます。

線の種類を変更する

1. 線を選択します。
2. クイック編集バーの「Edit」をクリックして、別の形状を選択します。

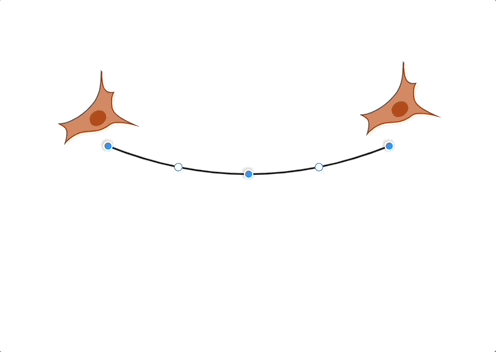

ノードの追加と移動

1. コネクタ線を選択します。
2. 線上の白い点をクリックしてノードを追加します。
3. ノードをドラッグして線の形状を調整します。

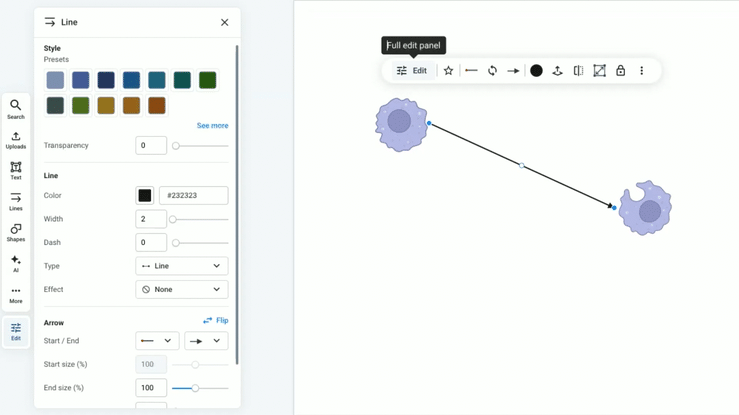

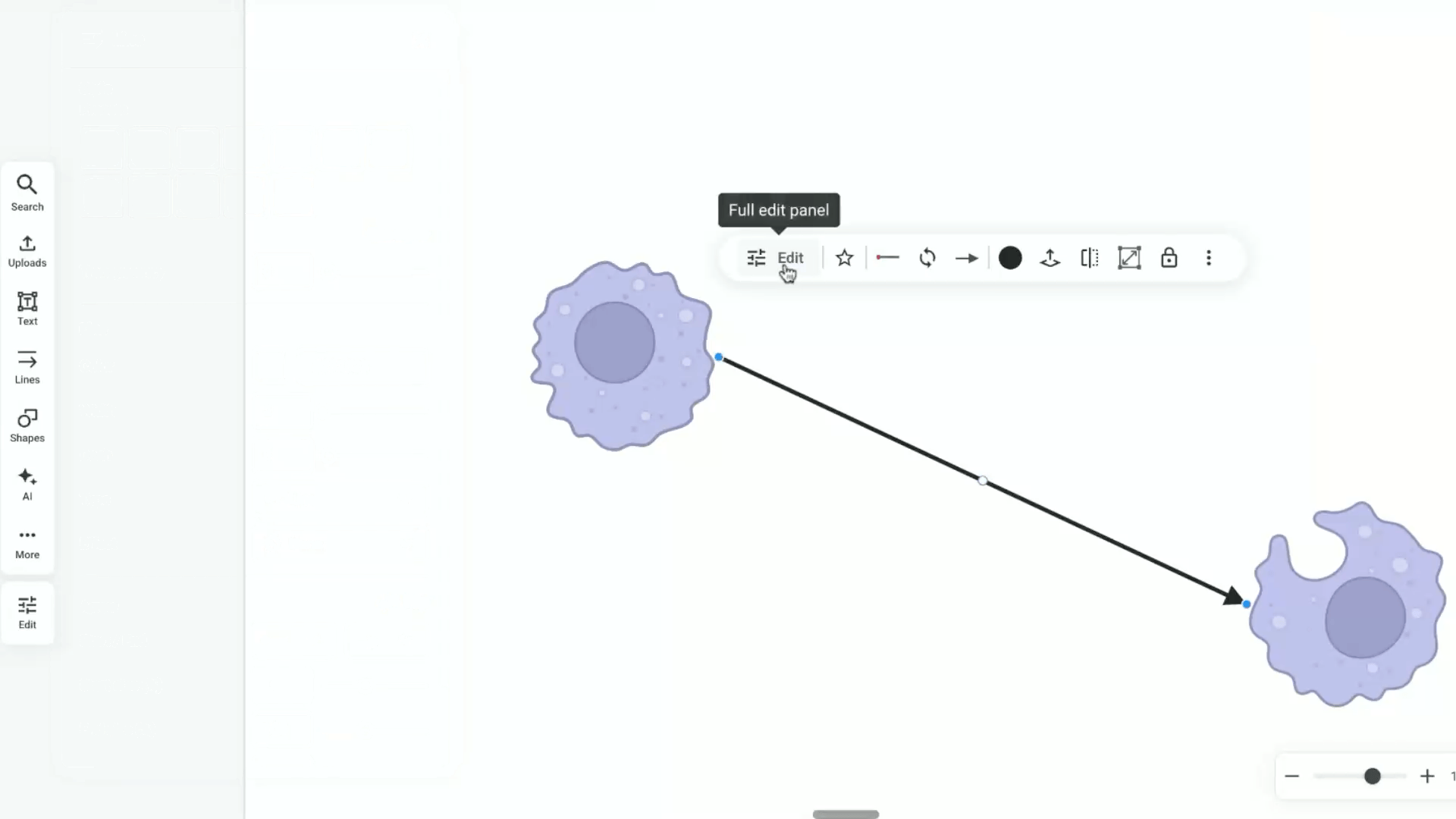

配置の調整

1. 線の端点をドラッグして位置を変更します。
2. クイックツールバーの「Edit」をクリックします。
3. 必要に応じて矢印/線の「Start/End」を変更します。
4. スライダーを使って「End padding」をクリックし、配置を微調整します。

トラブルシューティング

線をオブジェクトに接続できませんか？

• 対応している線のスタイル（Circularやブラケットではない）を使用していることを確認してください。
• オブジェクトにカーソルを合わせた際にコネクタアイコンが表示されるか確認してください。
