Wie man Protokolle, Zeitpläne, Flussdiagramme und Abbildungen mit BioRender AI entwirft

Die KI-Figurerstellungstools von BioRender helfen Ihnen, schneller zu einem ersten Entwurf zu gelangen, indem sie einfache Texteingaben in visuelle Abbildungen umwandeln. Die Tools Generate Protocol, Generate Timeline und Generate Flowchart liefern bearbeitbare Entwürfe, die mit den vertrauenswürdigen, wissenschaftlich genauen Symbolen und Texten von BioRender versehen sind und Sie von einer leeren Leinwand zu einem ersten Entwurf führen, der bereit für Ihre endgültigen Bearbeitungen ist.

Für alle Tools können Sie Abbildungen neu generieren und schnell iterieren. Die Tools Protocol, Timeline und Flowchart schlagen basierend auf Ihrem Eingabetext automatisch verwandte Symbole vor, die Sie per Drag & Drop einfügen können, um Ihren Abbildungsentwurf anzupassen.

Was ist eine Protokollabbildung?

Eine Protokollabbildung (oder visuelles Protokoll) ist ein Schritt-für-Schritt-Diagramm, das einen experimentellen Ablauf mit Bildern und Text veranschaulicht. Es verwandelt ein schriftliches Protokoll in eine klare visuelle Anleitung, die Methoden leichter verständlich, teilbar und reproduzierbar macht.

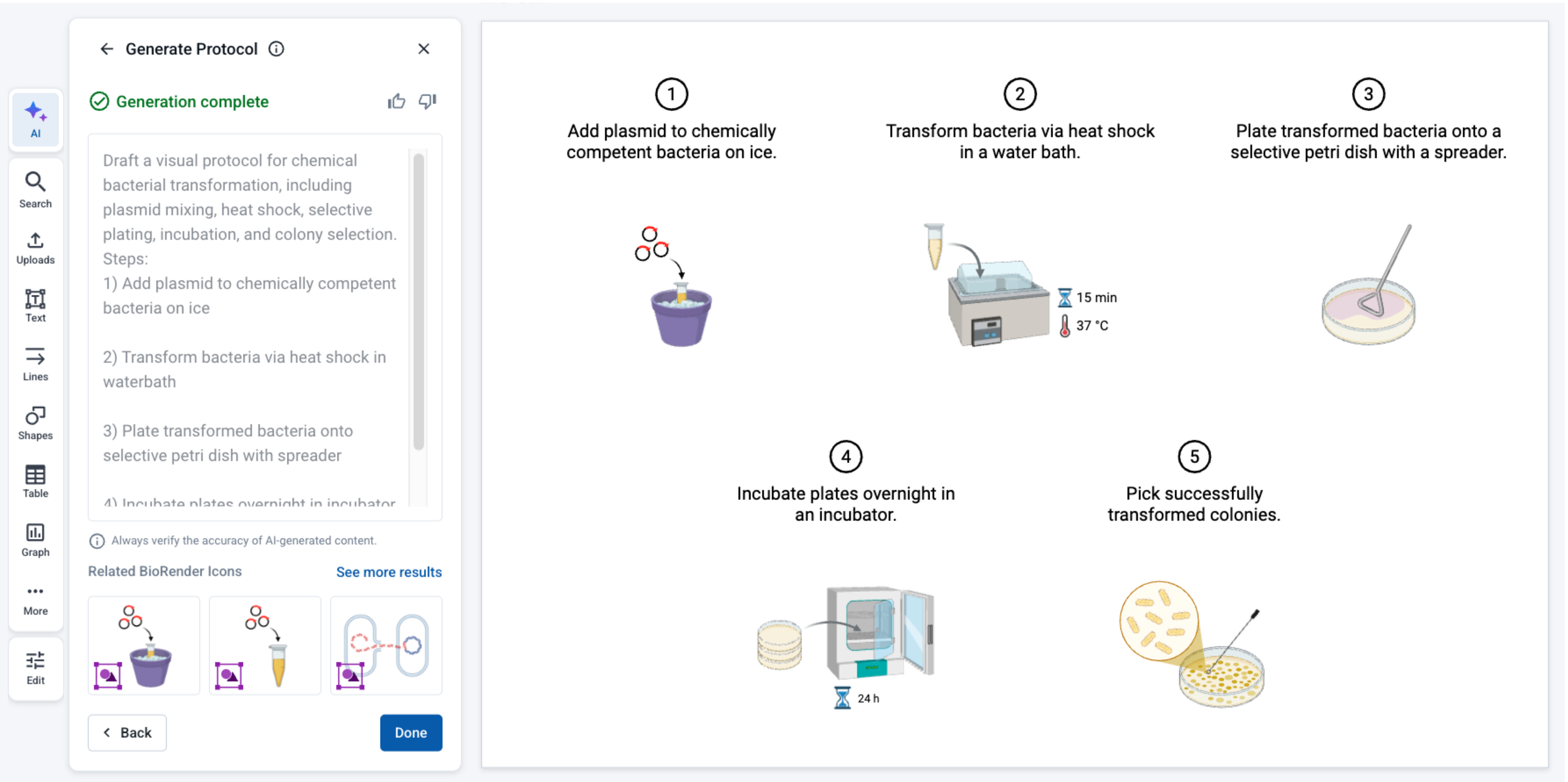

Wie die KI-Figurerstellung für Generate Protocol funktioniert

Was ist eine Zeitplanabbildung?

Eine Zeitplanabbildung ist ein Diagramm, das Ereignisse, Meilensteine oder Phasen entlang einer chronologischen Achse mit Pfeil zeigt. In BioRender werden Zeitplanabbildungen häufig verwendet, um Studiendesigns, experimentelle Zeitpläne, Forschungsphasen oder Projektpläne abzubilden und so die Reihenfolge und Dauer auf einen Blick hervorzuheben.

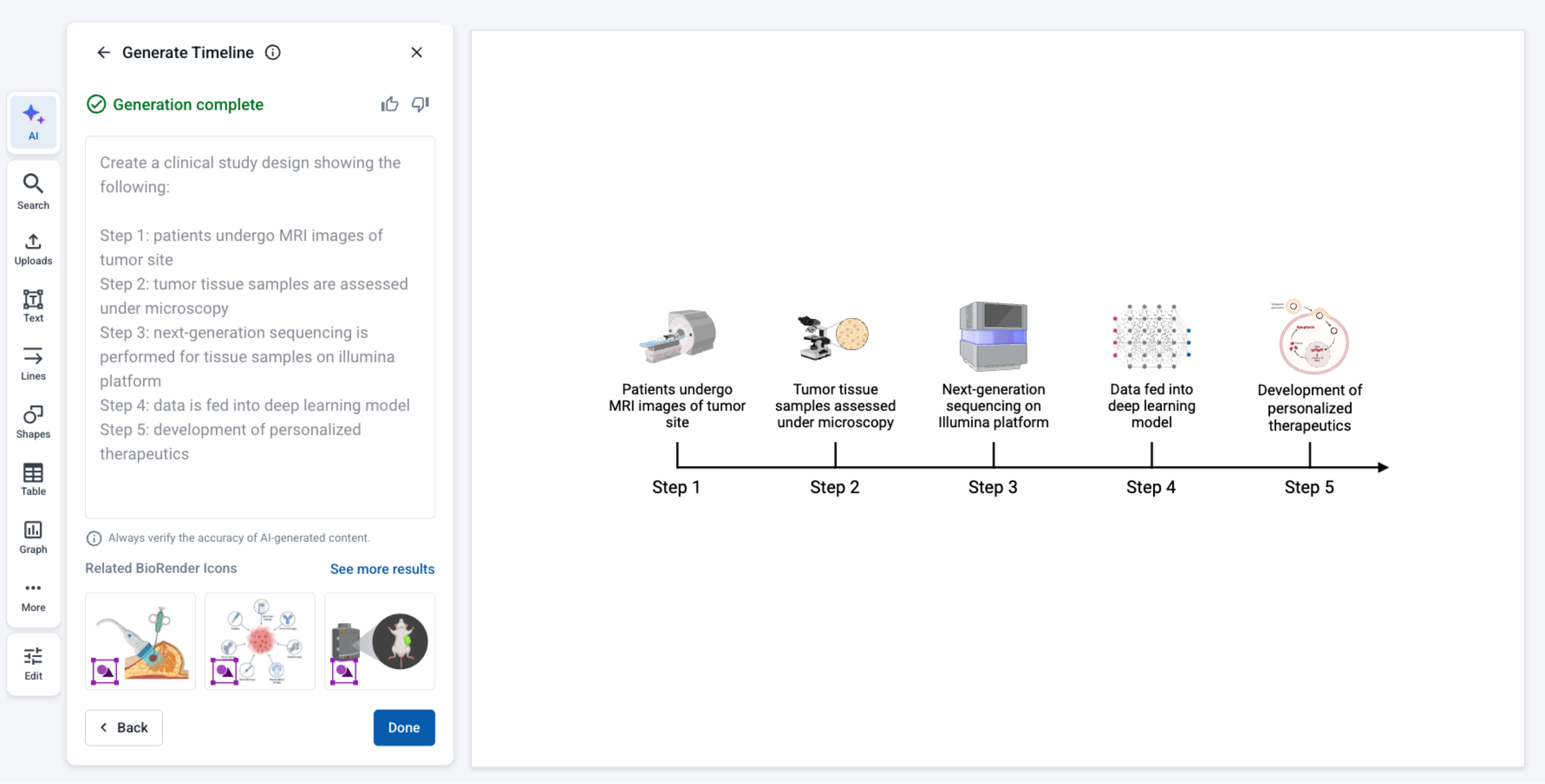

Wie die Figurerstellung für Generate Timeline funktioniert

Was ist eine Flussdiagrammabbildung?

Eine Flussdiagrammabbildung ist ein Diagramm, das einen Prozess oder Entscheidungsweg mit verbundenen Kästchen, Pfeilen und Beschriftungen darstellt. Es zerlegt eine Abfolge in klare, logische Schritte und kann einfache Entscheidungspunkte enthalten. In BioRender werden Flussdiagrammabbildungen oft verwendet, um wissenschaftliche Arbeitsabläufe, Fehlerbehebungswege, analytische Logiken, SOPs oder übergeordnete Projektschritte zu veranschaulichen.

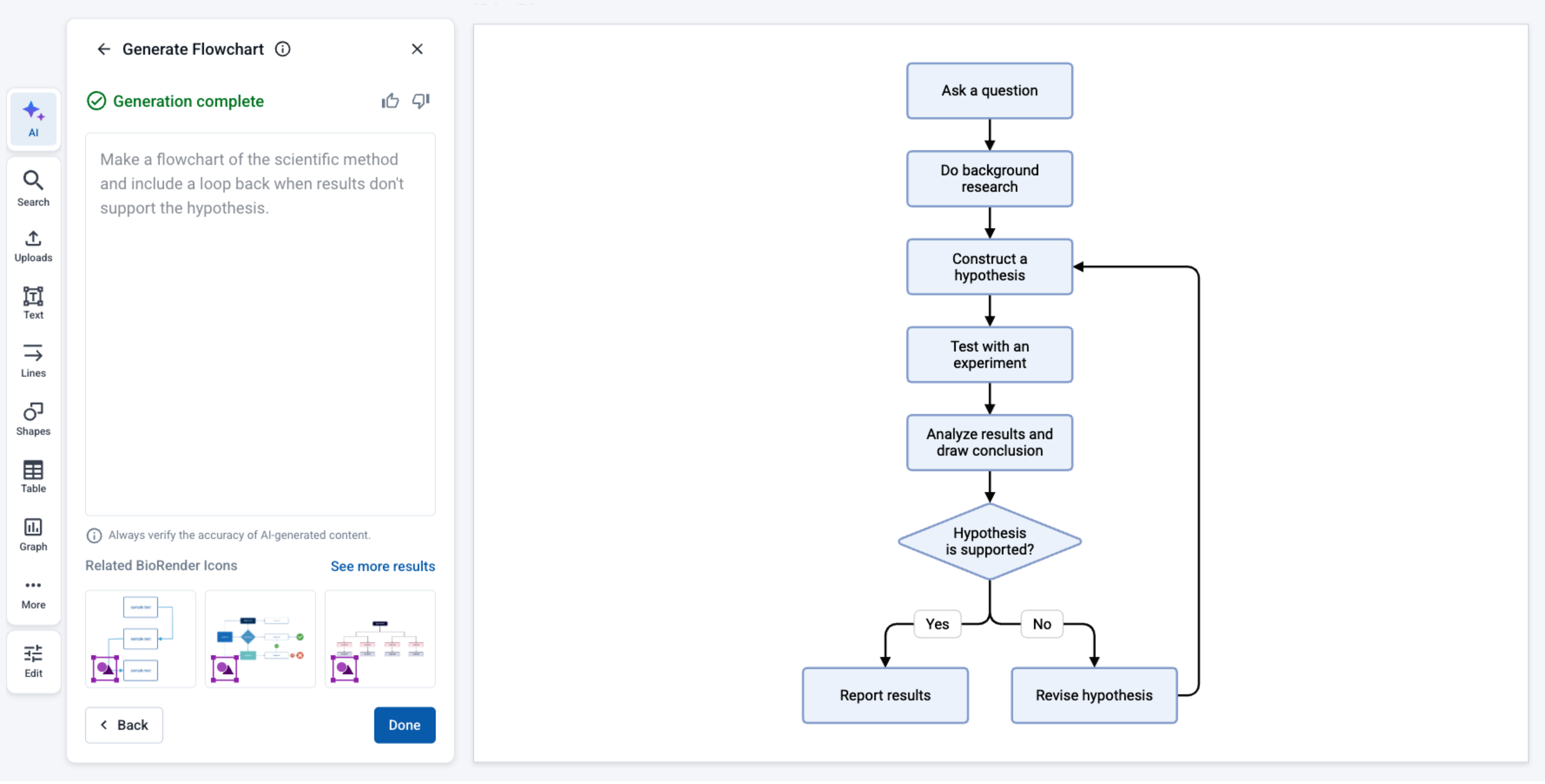

Wie die Figurerstellung für Generate Flowchart funktioniert

Zusammenfassung der Figurerstellungstools

Wie die KI-Figurerstellung für Protokolle, Zeitpläne und Flussdiagramme funktioniert

Erstellung Ihres Entwurfs

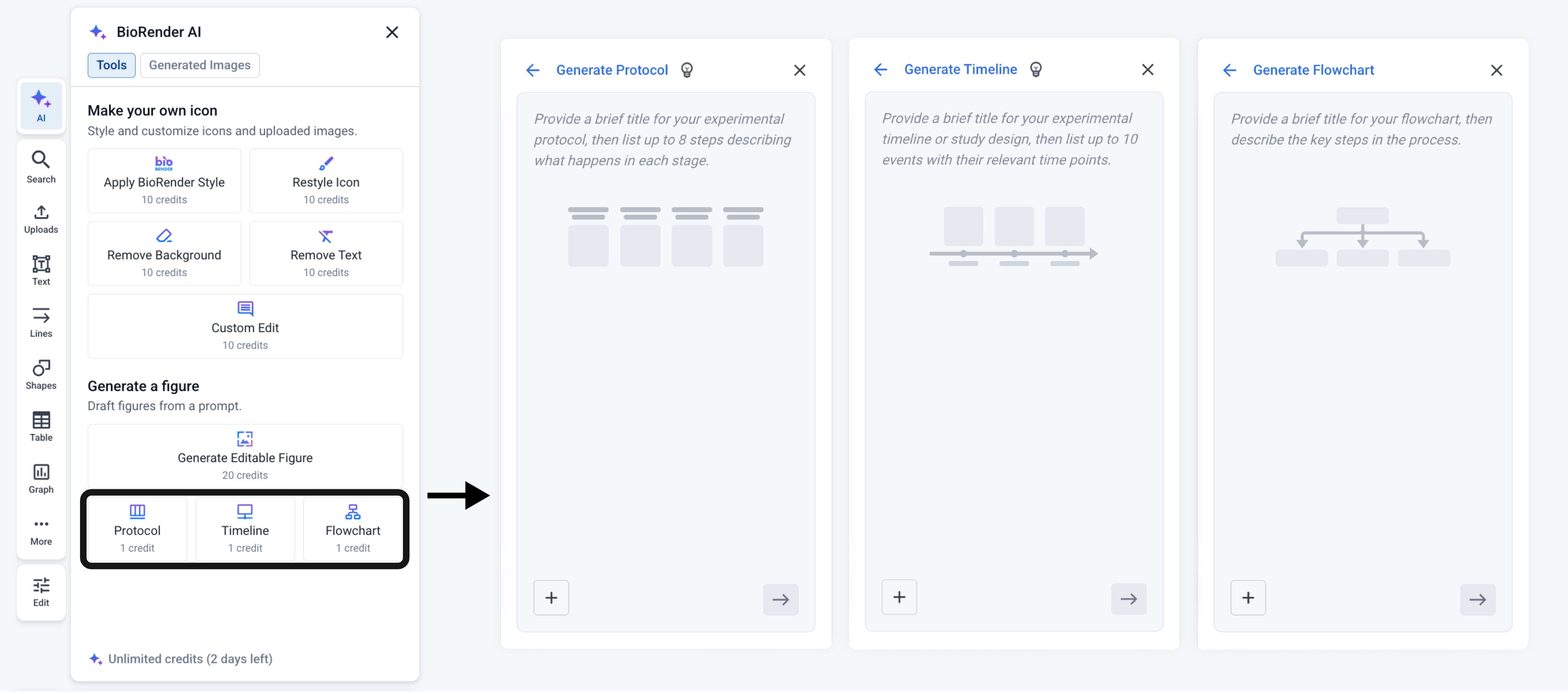

1. Öffnen Sie Ihre BioRender-Leinwand.
2. Klicken Sie auf die KI-Schaltfläche in der linken Werkzeugleiste.
3. Wählen Sie eines der Figurerstellungstools: „Generate Protocol“, „Generate Timeline“ oder „Generate Flowchart“.
4. Geben Sie eine kurze Textbeschreibung der Schritte im Prozess ein, die Sie darstellen möchten.
5. Klicken Sie auf den Pfeil, um Ihren Entwurf zu generieren.

Die KI wird:

• Ihre Eingabe analysieren
• Ein Layout mit begleitendem Text für jeden Schritt generieren
• Symbole zur Visualisierung jedes Schritts einfügen (außer bei Flussdiagrammen)
• Eine Suche nach relevanten Symbolen und Vorlagen durchführen, um Ihre Visualisierung zu unterstützen oder zu verfeinern

Wie man die Eingabe gestaltet

Für beste Ergebnisse sollten Sie einen Titel für Ihr Protokoll, Ihren Zeitplan oder Ihr Flussdiagramm angeben und die Schritte mit Aufzählungspunkten beschreiben.

Selbst wenn Sie nur grobe Notizen oder übergeordnete Schritte angeben, erweitert das Tool Ihre Eingabe zu einer Textbeschreibung für jeden Schritt und bietet Ihnen so einen sinnvollen Ausgangspunkt zur Verfeinerung.

Zusätzlich zur Erstellung eines Entwurfs führt unser Tool automatisch eine Suche basierend auf Ihrem Abbildungstext durch und zeigt verwandte Vorlagen und Symbole an, die Sie schnell per Drag & Drop einfügen können, um das Ergebnis zu verfeinern oder anzupassen.

Hinweis: KI-Eingaben sind auf 1.000 Wörter begrenzt, um genauere und fokussiertere Ergebnisse zu gewährleisten.

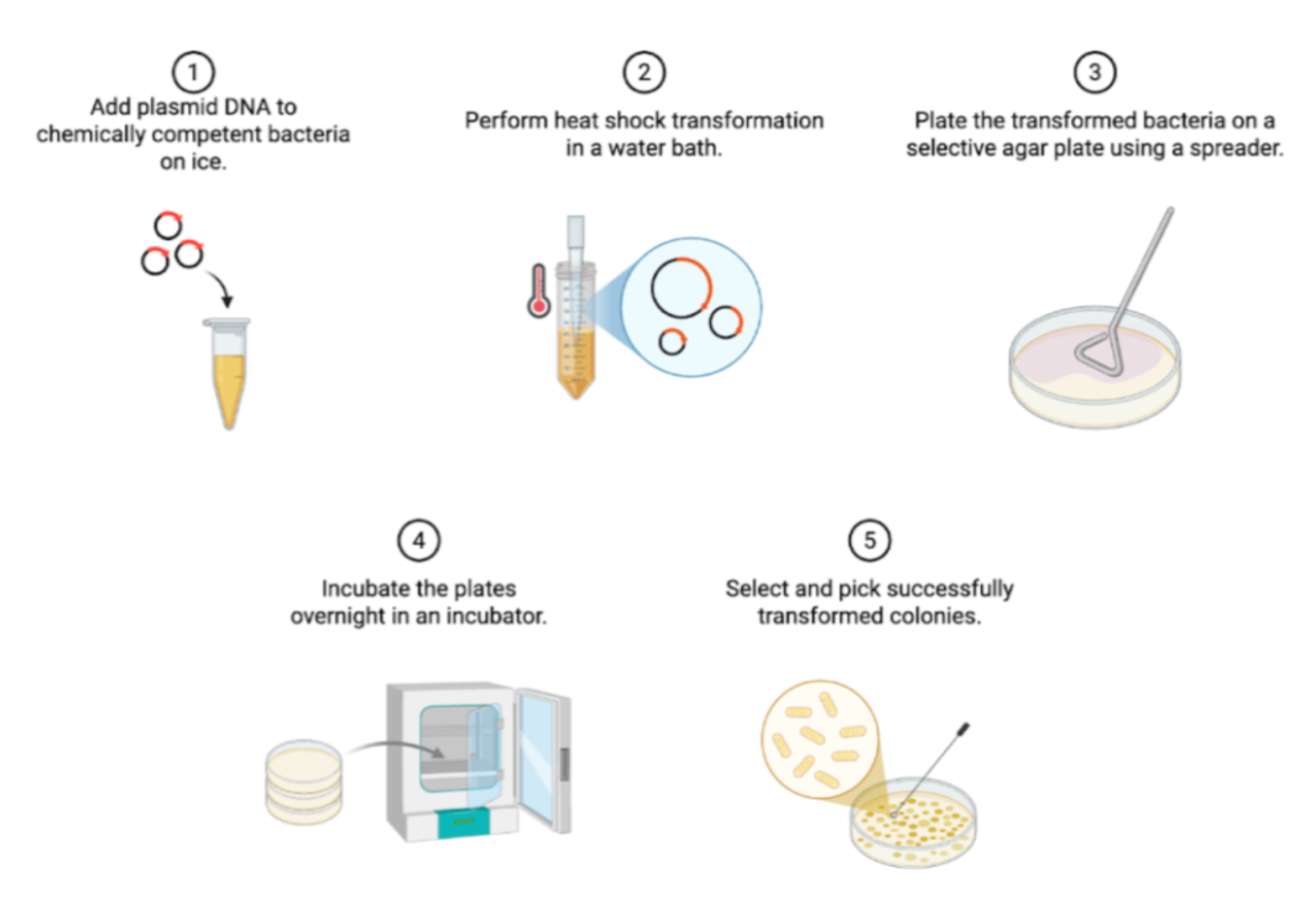

Beispiel-Eingabe für KI-Protokollentwurf:

Erstellen Sie ein Protokoll für die chemische bakterielle Transformation mit den folgenden Schritten:

Schritt 1: Plasmid zu chemisch kompetenten Bakterienzellen auf Eis geben
Schritt 2: Bakterien durch Hitzeschock im Wasserbad transformieren
Schritt 3: Transformierte Bakterien mit Verteiler auf einer Petrischale ausplattieren
Schritt 4: Platten über Nacht im Inkubator inkubieren
Schritt 5: Erfolgreich transformierte Kolonien auswählen

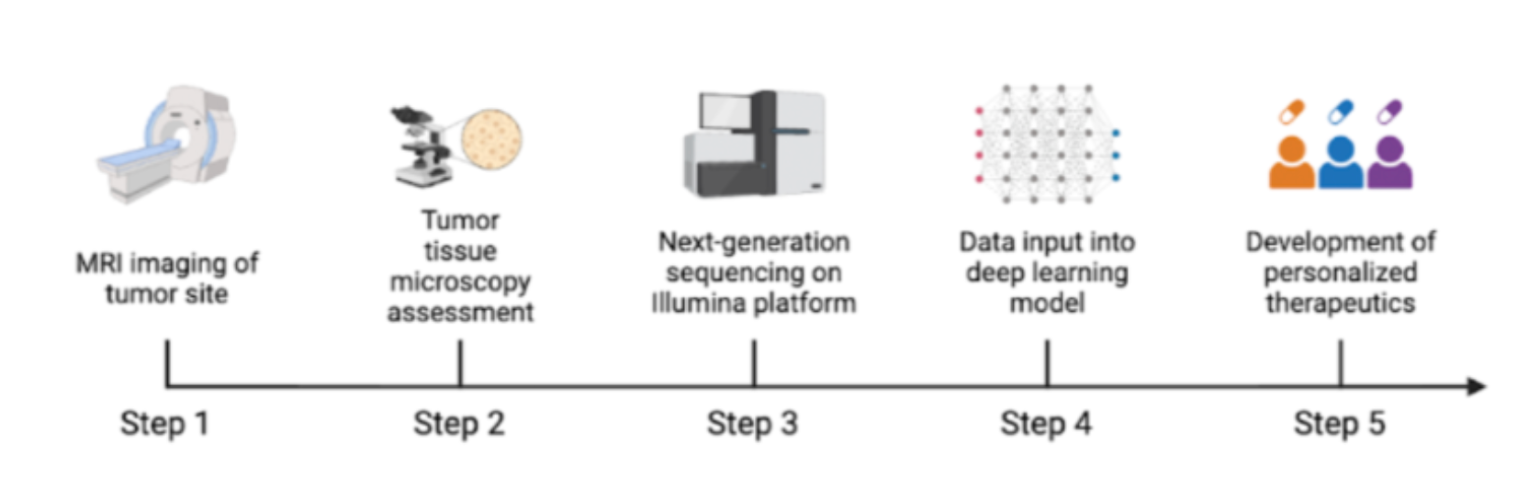

Beispiel-Eingabe für KI-Zeitplanentwurf:

Erstellen Sie ein Studiendesign für eine klinische Studie mit den folgenden Schritten:

Schritt 1: Patienten erhalten MRT-Bilder der Tumorstelle
Schritt 2: Tumorgewebeproben werden mikroskopisch untersucht
Schritt 3: Next-Generation-Sequenzierung der Gewebeproben auf Illumina-Plattform
Schritt 4: Daten werden in ein Deep-Learning-Modell eingespeist
Schritt 5: Entwicklung personalisierter Therapeutika

Beispiel-Eingabe für KI-Flussdiagrammentwurf:

Die Flussdiagrammerstellung unterstützt verschiedene Eingabetypen: Prozessnamen, Schrittlisten, detaillierte Beschreibungen, JSON/Mermaid-Notation. Sie können ausprobieren, was für Ihr Flussdiagramm am besten funktioniert.

Tipp: Sie können in Ihrer Flussdiagramm-Eingabe ein Layout von links nach rechts angeben. Wenn keine Layout-Richtung angegeben wird, ist die Standardrichtung von oben nach unten. Links-nach-rechts-Layouts sind besonders nützlich für verzweigte Prozesse und helfen, Platz auf der Leinwand zu sparen. Fügen Sie einfach „left to right layout“ in Ihre Eingabe ein.

Beispiel 1: Name eines bekannten Prozesses

Erstellen Sie ein Flussdiagramm der wissenschaftlichen Methode und fügen Sie eine Rückschleife hinzu, wenn die Ergebnisse die Hypothese nicht unterstützen.

Beispiel 2: Schritt-für-Schritt-Liste

Schritt 1: Stelle eine Frage
Schritt 2: Führe Hintergrundrecherchen durch
Schritt 3: Formuliere eine Hypothese
Schritt 4: Führe ein Experiment durch
Schritt 5: Analysiere die Ergebnisse und ziehe eine Schlussfolgerung
Füge einen Entscheidungspunkt mit der Bezeichnung „Hypothese unterstützt?“ hinzu
Vom Entscheidungspunkt: Ja → Ergebnisse berichten, Nein → Hypothese überarbeiten und zurück zu „Formuliere eine Hypothese“

Beispiel 3: Absatzbeschreibung

Erstellen Sie ein einfaches Flussdiagramm, das die wissenschaftliche Methode von oben nach unten durchläuft. Beginnen Sie mit „Stelle eine Frage“, dann „Führe Hintergrundrecherchen durch“ und „Formuliere eine Hypothese“. Danach zeigen Sie „Führe ein Experiment durch“, gefolgt von „Analysiere die Ergebnisse und ziehe eine Schlussfolgerung“. Fügen Sie eine Entscheidungsraute hinzu, die fragt „Hypothese unterstützt?“. Wenn die Antwort ja ist, soll der Fluss zu „Ergebnisse berichten“ führen. Wenn die Antwort nein ist, soll er zu „Hypothese überarbeiten“ führen und zur Hypothesenformulierung zurückschleifen.

Beispiel 4: Mermaid-Notation

flowchart TD
A[Stelle eine Frage] --> B[Führe Hintergrundrecherchen durch]
B --> C[Formuliere eine Hypothese]
C --> D[Führe ein Experiment durch]
D --> E[Analysiere die Ergebnisse und ziehe eine Schlussfolgerung]
E --> F{Hypothese unterstützt?}
F -->|Ja| G[Ergebnisse berichten]
F -->|Nein| H[Hypothese überarbeiten]
H --> C

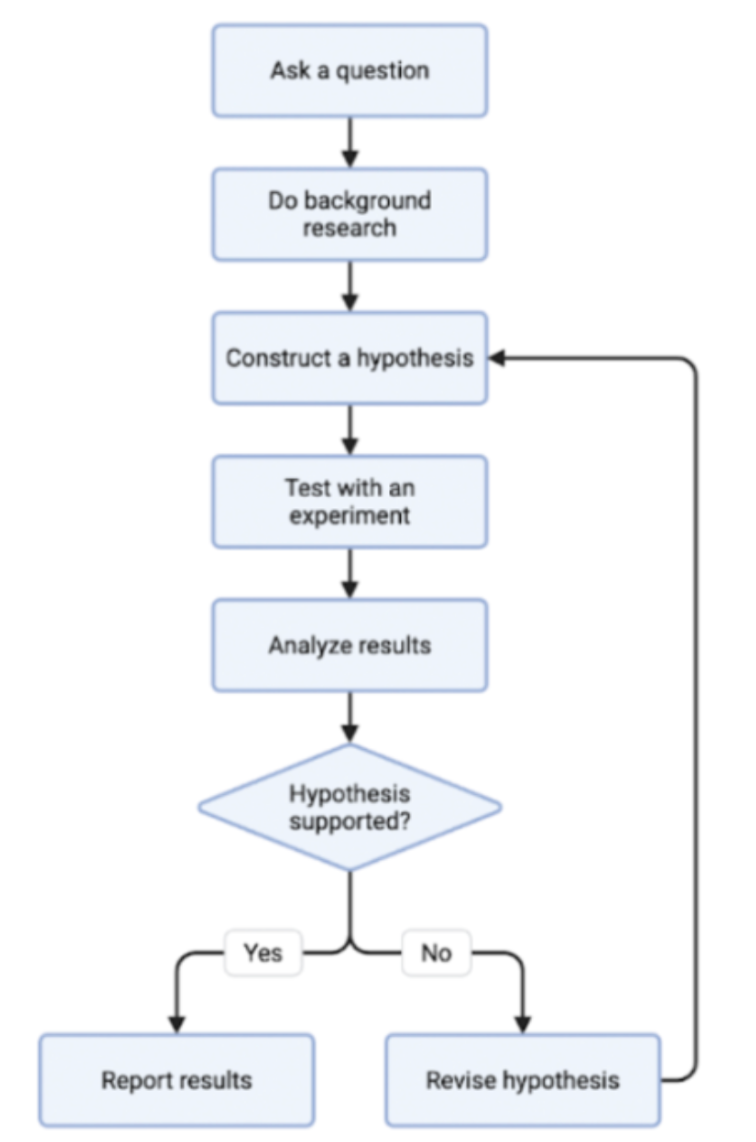

Alle diese Eingaben erzeugen ein Flussdiagramm ähnlich diesem, das in BioRender vollständig bearbeitbar ist!

Verfeinerung und Bearbeitung Ihres Entwurfs

Sobald Ihr vollständig bearbeitbarer KI-generierter Entwurf erscheint, können Sie:

• Die Eingabe bearbeiten und eine neue Version generieren.
• Änderungen am Text oder Layout vornehmen.
• Jedes Symbol ändern oder ersetzen, um Anpassungen einfach vorzunehmen.

Tipp: Um ein beliebiges Symbol in Ihrer BioRender-Abbildung schnell und einfach zu ersetzen, wählen Sie einfach das zu ersetzende Symbol aus, klicken Sie auf das Werkzeug „Ausgewählte Symbole ersetzen“ und wählen Sie ein neues Symbol aus dem Suchfeld aus.

Bitte beachten Sie: Unsere KI-gestützten Figurenentwürfe werden mit den wissenschaftlich genauen, peer-reviewten Symbolen von BioRender erstellt. Obwohl wir bestrebt sind, qualitativ hochwertige Entwürfe zu generieren, empfehlen wir dringend, Ihre Abbildungen zu überprüfen und anzupassen, um sicherzustellen, dass sie korrekt und auf Ihre Bedürfnisse zugeschnitten sind.

Helfen Sie uns, unsere KI-Figurerstellungstools zu verbessern

Wir freuen uns auf Ihr Feedback! Ihre Rückmeldungen helfen uns, den KI-Figurerzeuger noch besser zu machen – egal ob etwas perfekt funktioniert hat, nicht ganz gepasst hat oder eine Idee zur Verbesserung ausgelöst wurde.

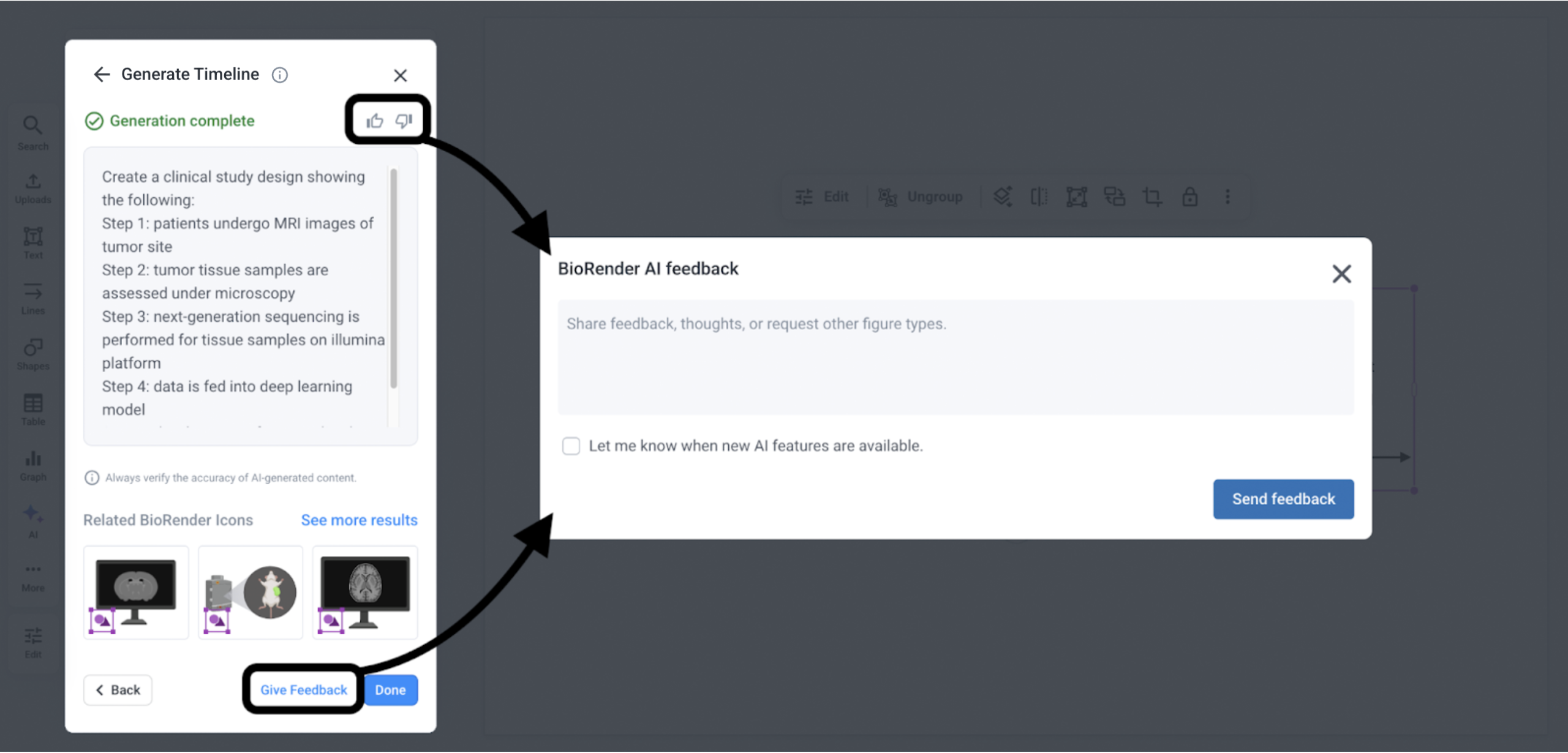

Nach der Erstellung einer Abbildung sehen Sie zwei Möglichkeiten, Feedback direkt im Tool zu geben:

1. Feedback-Button
2. 👍 👎 Symbole direkt über Ihrer Eingabe

Wenn Sie eines davon anklicken, öffnet sich ein Feedback-Fenster, in dem Sie uns mitteilen können, was gut lief und was verbessert werden könnte. Sie wissen nicht, wo Sie anfangen sollen? Hier sind einige hilfreiche Fragen zur Orientierung:

• Was hat gut funktioniert oder war besonders nützlich?
• Fehlte etwas, war etwas verwirrend oder ungenau?
• Wie zufrieden waren Sie mit dem Ergebnis auf einer Skala von 1 bis 10?
• Welche Änderungen würden Sie vornehmen, um die Abbildung zu finalisieren?
• Gibt es etwas, das dieses Tool in Zukunft können sollte?

Ob kurze Kommentare oder ausführliche Vorschläge – jede Rückmeldung hilft uns, das Tool zu verbessern und seine Zukunft nach Ihren realen Bedürfnissen zu gestalten.

Vielen Dank, dass Sie sich die Zeit nehmen, uns bei der Entwicklung besserer Werkzeuge für die wissenschaftliche Kommunikation zu unterstützen!

Datenschutz

Bevor Sie den KI-Generator verwenden, sehen Sie eine Nachricht, die erklärt, wie Ihre Eingaben und Abbildungen vom BioRender-Team überprüft werden können, um das Tool zu verbessern. Unser Ziel ist es, Ihnen eine großartige Erfahrung zu bieten und gleichzeitig den Schutz und die Sicherheit Ihrer Daten zu gewährleisten. Ihre Daten werden niemals zur Schulung unserer KI-Modelle verwendet und nicht extern weitergegeben. Hier erfahren Sie mehr darüber.

Fehlerbehebung

Haben Sie nicht die erwartete Abbildung erhalten?

Wenn die generierte Abbildung nicht zu Ihrer Eingabe passt, versuchen Sie Folgendes:

• Verwenden Sie spezifischere oder detailliertere Sprache in Ihrer Eingabe
• Zerlegen Sie komplexe Arbeitsabläufe in kleinere Schritte
• Überprüfen Sie, ob Ihre Anfrage nicht unterstützte Elemente oder Anweisungen enthält, wie Anatomiediagramme oder hochspezialisierte Illustrationen

KI wird im Editor nicht angezeigt?

• Stellen Sie sicher, dass Sie die neue BioRender-Leinwand verwenden
• Verwenden Sie die neueste Version von Google Chrome
• Aktualisieren Sie Ihren Browser und leeren Sie den Cache
• Wenn Sie Teil einer Organisation sind, wenden Sie sich an Ihren Administrator, um zu klären, ob Ihr Team Zugriff auf die KI-Tools haben sollte
• Wenn das Problem weiterhin besteht, kontaktieren Sie unser Support-Team unter support@biorender.com

Sieht die Abbildung unvollständig aus oder fehlen Symbole?

• Generieren Sie die Abbildung mit der Original- oder einer überarbeiteten Eingabe neu
• Suchen Sie manuell nach fehlenden Symbolen in der Symbolbibliothek und fügen Sie diese ein
• Verwenden Sie gruppierte Elemente, um das Layout für bessere Übersichtlichkeit neu zu organisieren oder anzupassen

Prompt-Verlauf nicht verfügbar?

Der Eingabekomponist speichert nur die zuletzt verwendete Eingabe während Ihrer aktiven Sitzung. Wenn Sie eine neue Eingabe machen, wird die vorherige ersetzt. Der Eingabeverlauf wird nicht über Sitzungen hinweg gespeichert – wenn Sie Ihre Leinwand verlassen oder schließen, wird der Komponist geleert.

Häufig gestellte Fragen

Kann ich eine Abbildung neu generieren, ohne von vorne zu beginnen?

Ja. Sie können die ursprüngliche Eingabe bearbeiten und die Abbildung so oft wie nötig neu generieren. Das System liefert aktualisierte Versionen basierend auf Ihren Änderungen.

Welche Arten von Abbildungen werden von der KI-Erstellung am besten unterstützt?

Derzeit funktionieren diese Tools am besten für experimentelle Protokolle, chronologische Zeitpläne und einfache Flussdiagramme. Komplexe Diagramme wie grafische Abstracts oder detaillierte anatomische Darstellungen werden noch nicht unterstützt.

Kann ich KI-generierte Abbildungen manuell bearbeiten?

Absolut. Sobald die Abbildung auf Ihrer Leinwand ist, können Sie sie wie jede andere Illustration bearbeiten: Gruppierungen aufheben, Größe ändern, Symbole ersetzen, Text aktualisieren oder das Layout anpassen.
