Nachdem Sie ein Diagramm erstellt haben, können Sie es feinabstimmen, ohne von vorne beginnen zu müssen. Bitten Sie den Graphing-Agenten, eine Änderung vorzunehmen, oder bearbeiten Sie es manuell mit Echtzeitvorschauen. Aktualisieren Sie Beschriftungen, Skalen, Abstände, Gruppierungen und Farben, bis Sie genau das gewünschte Ergebnis erhalten. Ihre zugrunde liegenden Daten ändern sich dabei nie.

📌 Beta: Der Graphing-Agent befindet sich in der Betaphase.

Bevor Sie beginnen: Öffnen Sie Ihr Diagramm

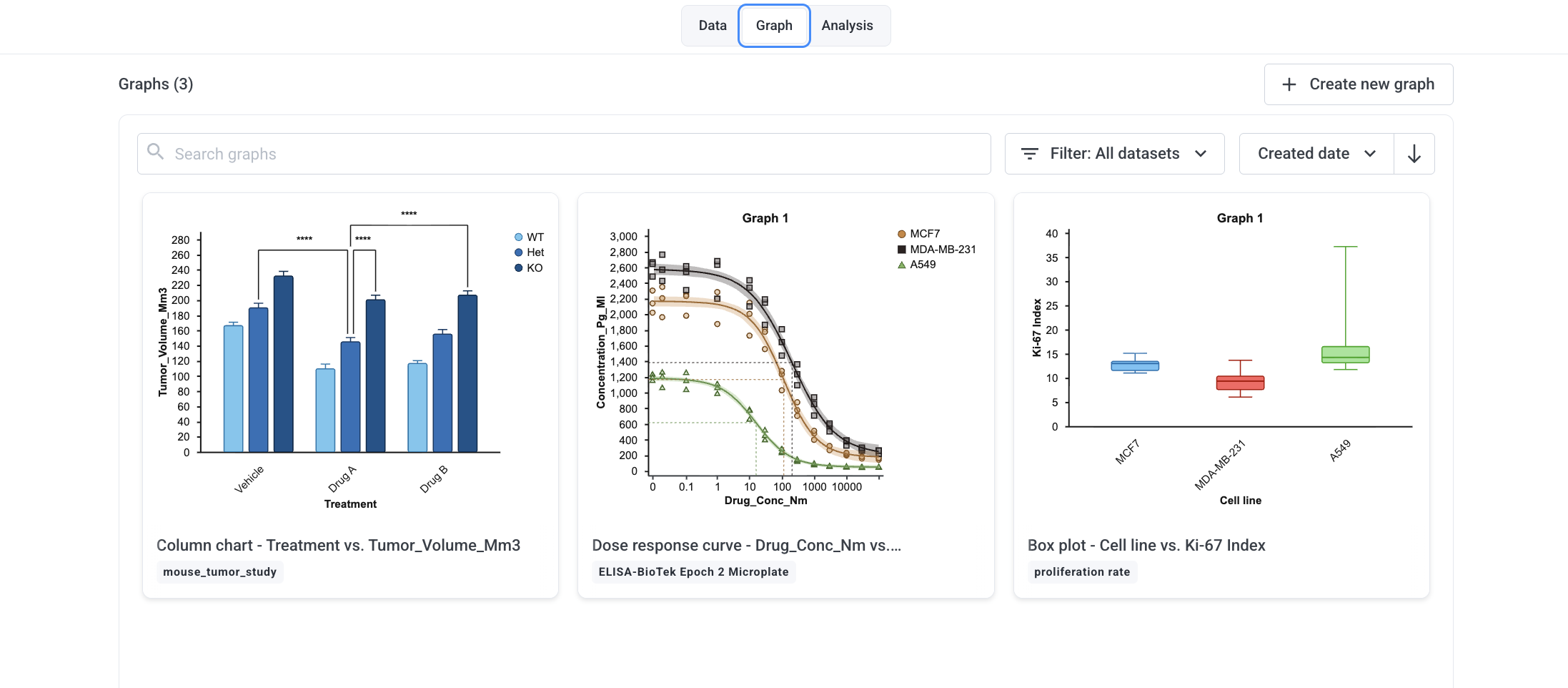

Um mit der Anpassung Ihres Diagramms zu beginnen, wählen Sie Ihr Diagramm im Tab Graph oben auf der Graphing-Seite aus. In diesem Tab können Sie auch auf Diagramme aus demselben Datensatz zugreifen.

Frühere Diagramme, die mit anderen Datensätzen verknüpft sind, finden Sie in Ihrer Gallery.

Wählen Sie, wie Sie Ihr Diagramm anpassen möchten

  1. Mit dem Graphing-Agenten anpassen: Beschreiben Sie die Änderung in natürlicher Sprache.
  2. Manuell anpassen: Verwenden Sie den Bereich „Customize graph“ und wählen Sie die Teile Ihres Diagramms aus, die Sie anpassen möchten.

Sie können jederzeit zwischen beiden Optionen wechseln.


Mit dem Graphing-Agenten anpassen

So passt der Agent Ihr Diagramm an

Der Agent ist in den Tabs Data, Graph und Analysis verfügbar und behält Ihre Unterhaltung bei, wenn Sie zwischen den Tabs wechseln. Er nimmt Änderungen mit denselben Graphing-Tools in BioRender vor, sodass Ihr Diagramm weiterhin manuell bearbeitet werden kann. Er funktioniert auch mit Diagrammen und Analysen, die von Graphing unterstützt werden (bitte beachten Sie, dass Überlebenskurven derzeit nicht unterstützt werden, dies aber bald möglich sein wird!).

Sie können den Agenten bitten, Folgendes zu aktualisieren:

  • Farben
  • Beschriftungen
  • Achsen
  • Stile von Datenpunkten
  • Das Erscheinungsbild bestimmter Datensätze oder Behandlungen

Wenn der Agent Ihre Anfrage nicht erfüllen kann, bestätigt er dies. Formulieren Sie Ihre Anfrage anders oder verwenden Sie den Bereich „Customize graph“.

Schritte

  1. Klicken Sie unten in der Mitte der Seite in einem der Diagramm-Tabs (Data, Graph, Analysis) auf „Ask BioRender“. Öffnen Sie den Chat, indem Sie auf den Agenten klicken, oder klicken Sie auf „Dock to the left“, um die Chat-Unterhaltung an der Seite Ihres Tabs zu öffnen.

    Graphing agent chat options

  2. Beschreiben Sie die Änderungen, die Sie vornehmen möchten.
  3. Überprüfen Sie die Änderungen in Ihrem Diagramm. Wenn Ihnen das Ergebnis nicht gefällt, klicken Sie oben links auf den Rückgängig-Pfeil oder bitten Sie den Agenten, die Aktion rückgängig zu machen.
  4. Fahren Sie fort. Bitten Sie um eine weitere Änderung oder bearbeiten Sie das Diagramm manuell.

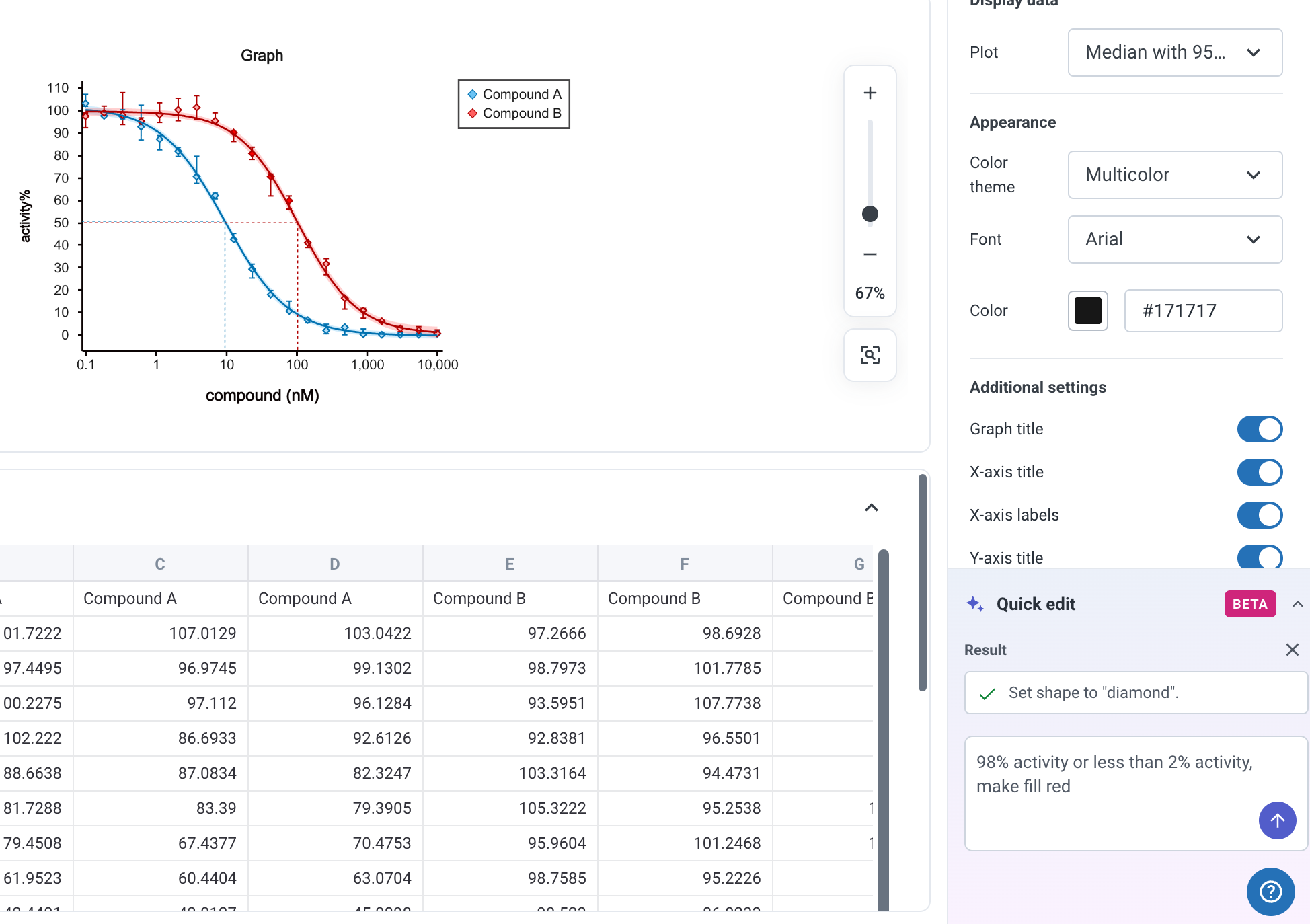

Edit the graph with a simple chat request

Eine Analyse Run und Ergebnisse anzeigen

Sie können den Agenten bitten, eine Analyse durchzuführen. Die Ergebnisse werden dann im Tab „Analysis“ angezeigt.

Beispielanfragen

  • „Machen Sie die Farben graustufig, behalten Sie Verbindung B jedoch in Rot bei.“
  • „Ändern Sie alle Datenpunkte in Rauten.“
  • „Machen Sie alle Datenpunkte schwarz, die kleiner als y = 2 oder größer als y = 98 sind.“
  • „Färben Sie bei allen Datenpunkten mit einer Aktivität von mehr als 98 % oder weniger als 2 % die Füllung rot.“
  • „Ändern Sie die X-Achse von Schwarz in Blau.“

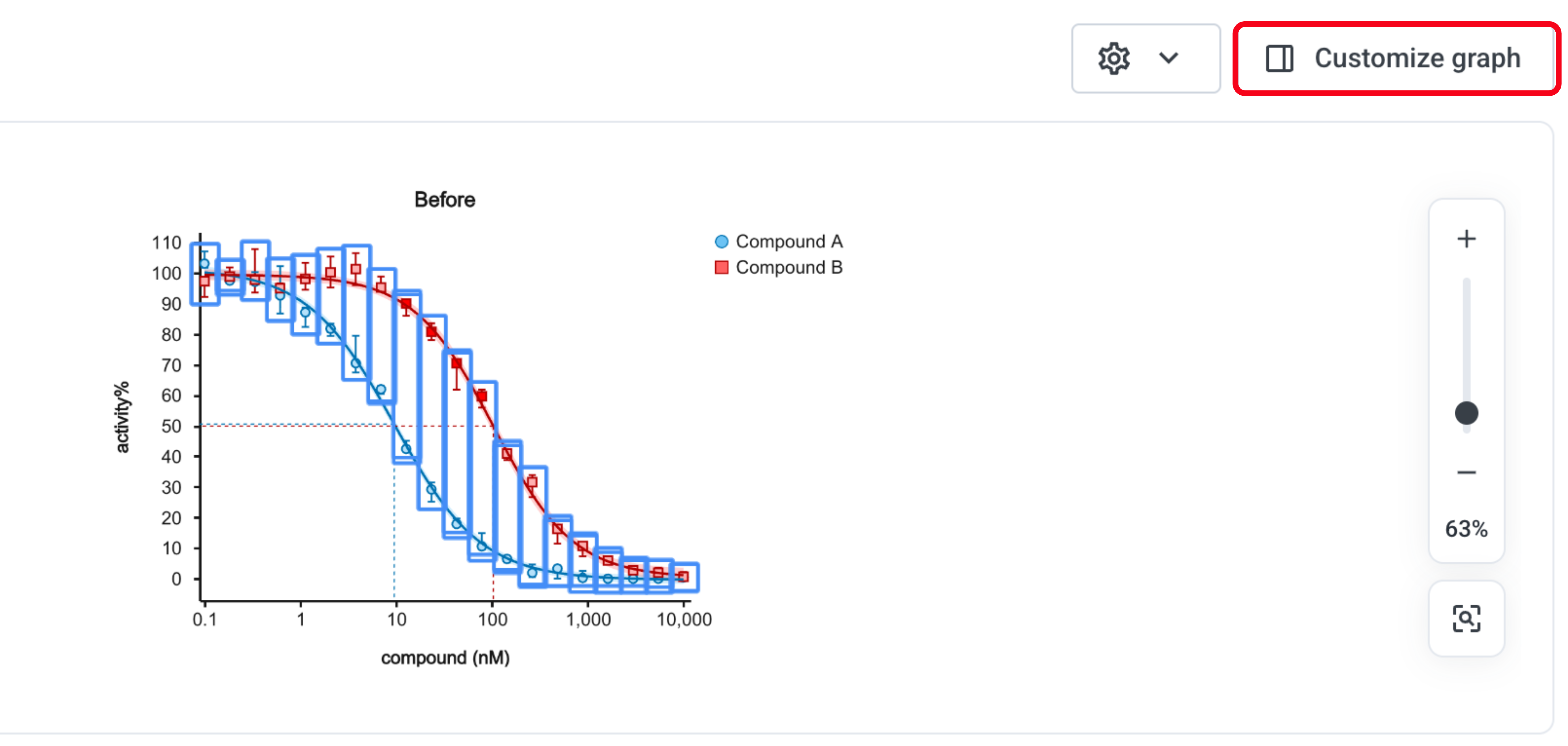

Beispielanfrage:

Vorher: „Machen Sie alle Datenpunkte schwarz, die kleiner als y = 2 oder größer als y = 98 sind“

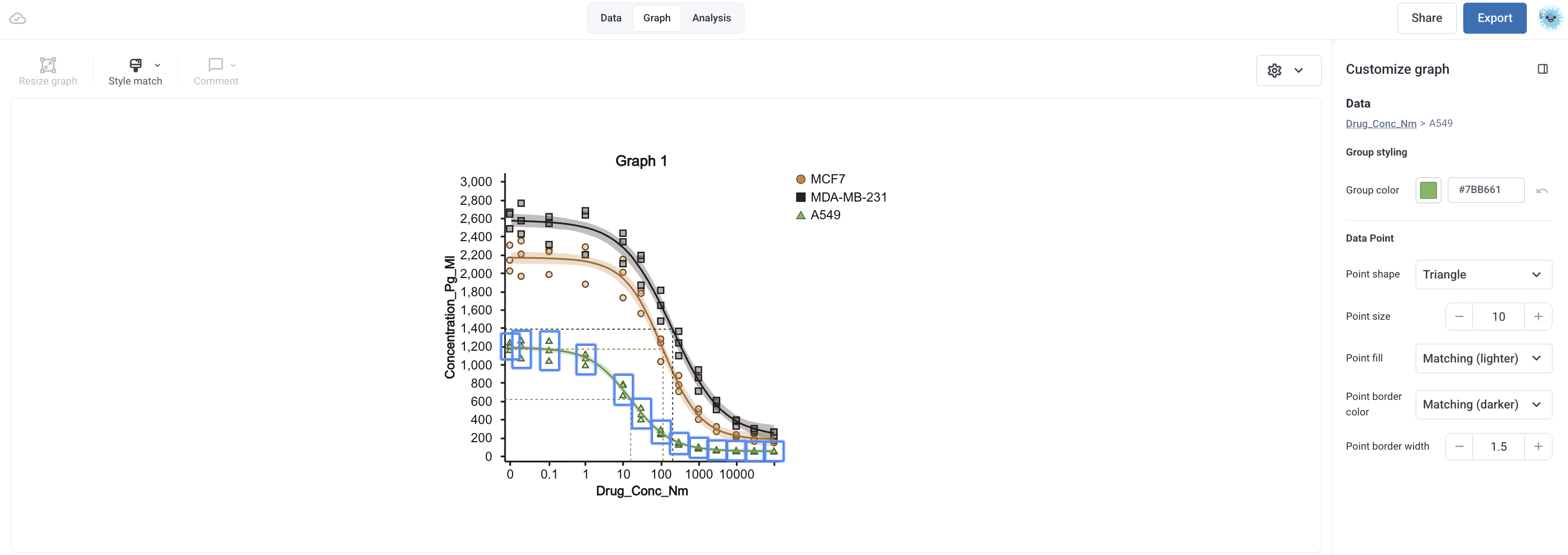

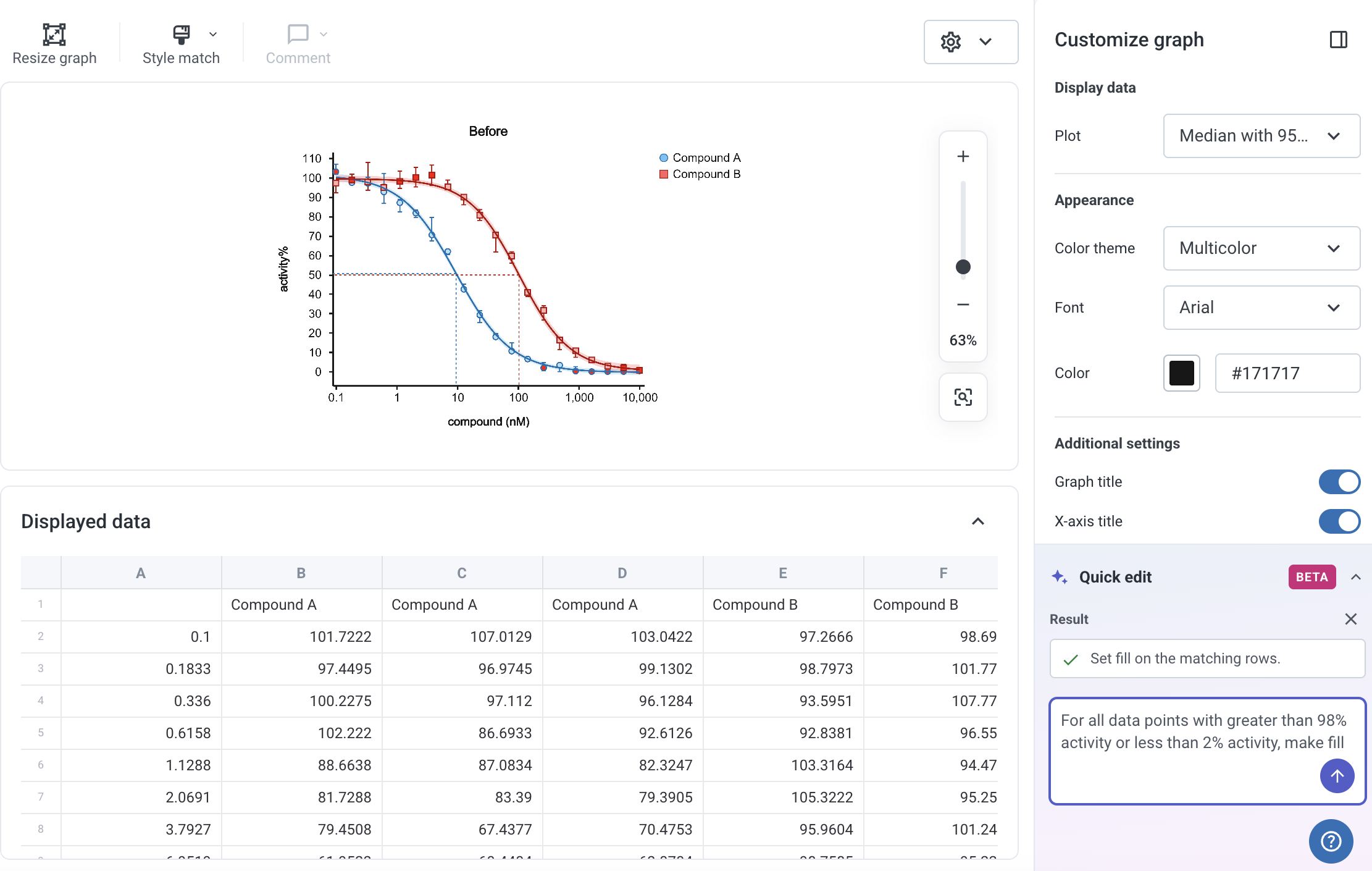

Nachher

Tipps für Anfragen an den Agenten

  • Für optimale Ergebnisse: Beschreiben Sie genau, was Sie ändern möchten und wo die Änderung angewendet werden soll. Versuchen Sie beispielsweise statt „Ändern Sie die Farben“ die Anfrage „Machen Sie alle Datenreihen graustufig, außer Behandlung 1, die rot sein soll.“
  • Wenn der Agent unsicher ist, fragt er nach, mit welcher Variablen oder Gruppe Sie arbeiten möchten.

Ihre Daten bleiben unverändert

Wenn Sie die agentenbasierten Funktionen von Graphing verwenden, sind Ihre Daten bei BioRender sicher. Der Agent verwendet die integrierten, wissenschaftlich geprüften Analyse- und Diagrammtools von BioRender. Daher liest oder verändert er Ihre Daten nicht und verwendet sie ohne Ihre Zustimmung niemals zum Trainieren von KI.

Ihre Dateien werden sicher in BioRender gespeichert und können nur von Teammitgliedern angezeigt oder bearbeitet werden, für die Sie sie freigeben.

Verfügbarkeit und Nutzung

Der Graphing-Agent befindet sich in der Betaphase. Für die Nutzung des Graphing-Agenten fallen keine zusätzlichen Kosten an. Er ist in unserem Graphing-Produkt enthalten.


Manuell anpassen

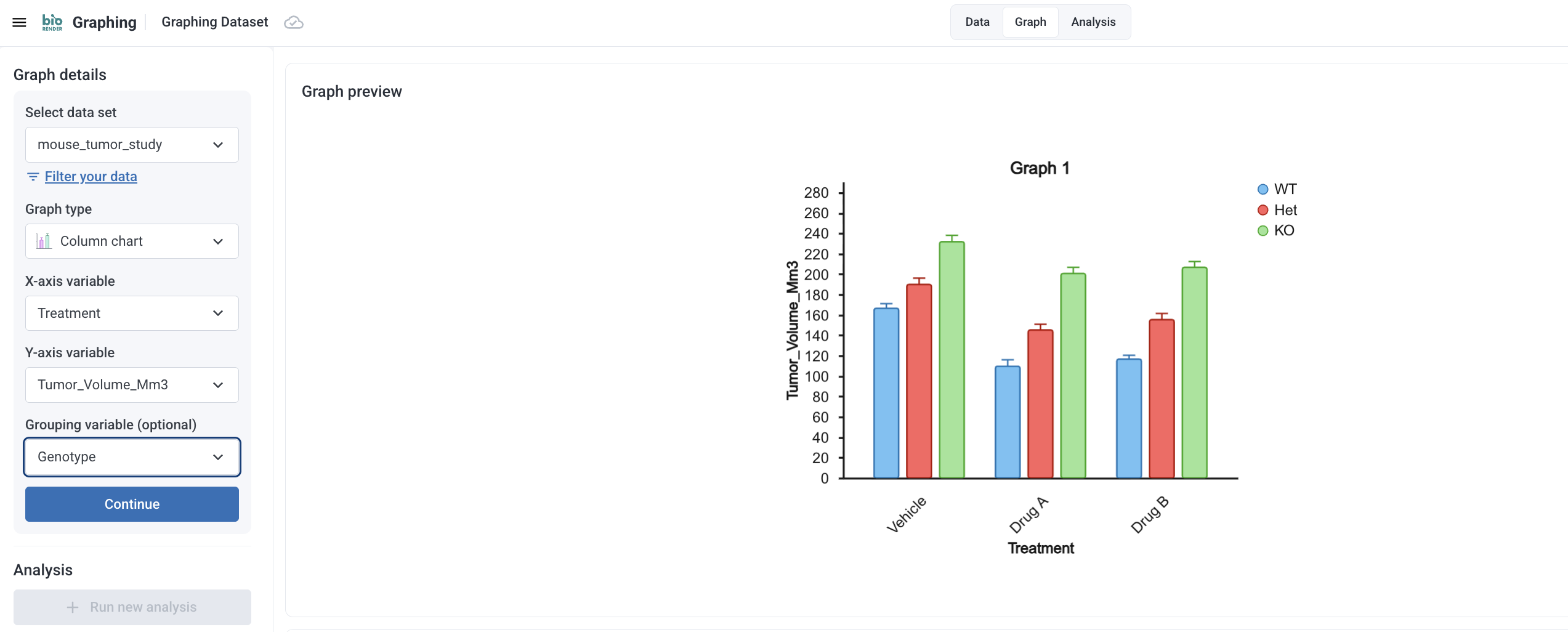

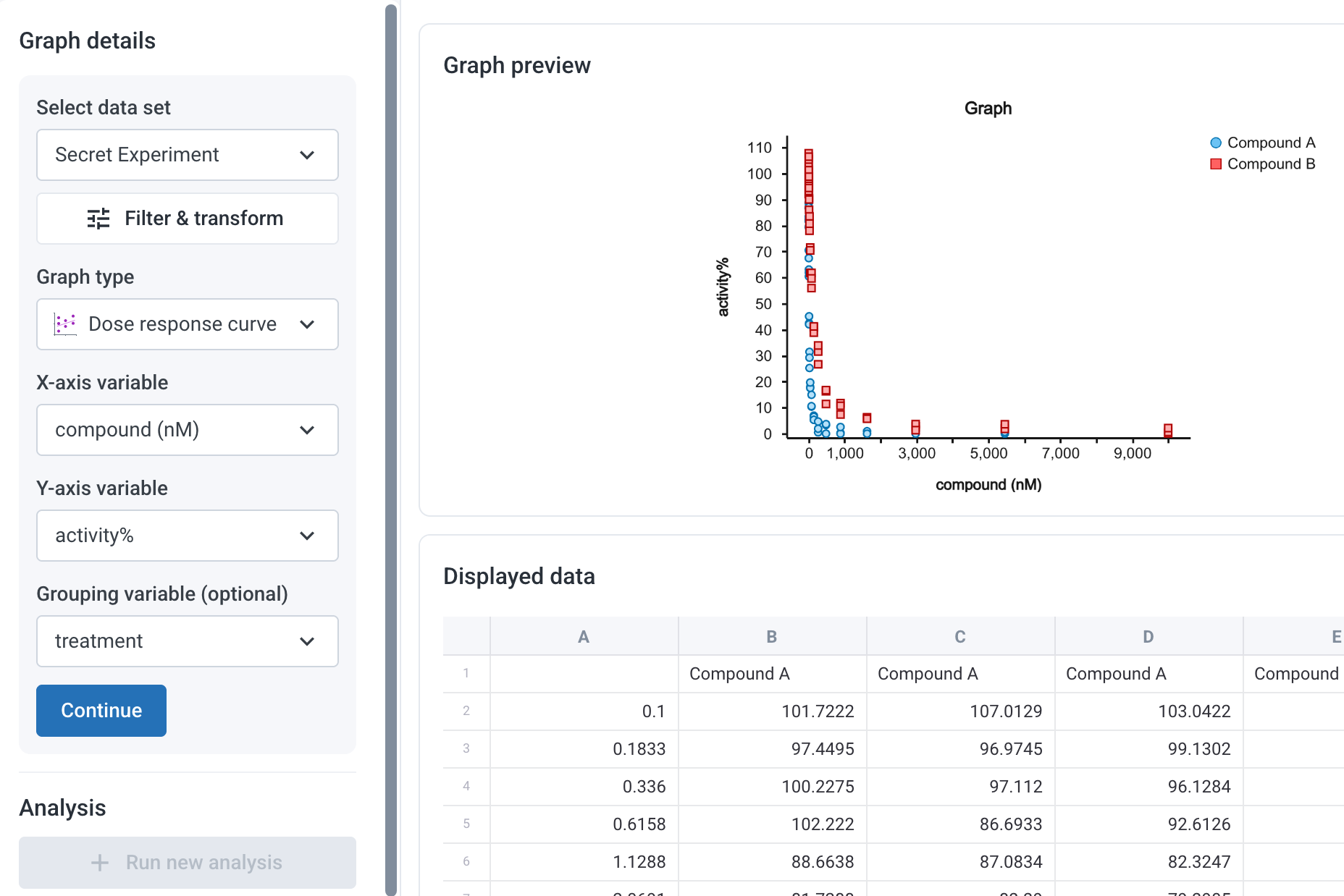

Erstellen Sie Ihr Diagramm

  1. Klicken Sie auf dem Tab Data auf das Diagramm, das Sie aus einem Datensatz erstellen möchten.
  2. Dadurch gelangen Sie zur Bearbeitungsseite Graph.
  3. Weisen Sie Ihre Variablen zu. Die Diagrammvorschau wird in Echtzeit aktualisiert, während Sie die einzelnen Felder ausfüllen.
  4. Wenn die Vorschau korrekt aussieht, klicken Sie auf "Continue".

Beispiel: Manueller Tab „Customize graph“

Anpassungsoptionen:

  • Datenerscheinungsbild (Farben, Rahmen, Abstände)
  • X-Achse und Y-Achse (Skala, Beschriftungen, Formatierung)
  • Gruppen entlang einer kategorialen Achse neu anordnen
  • Legende (Position, Text, Abstände)
  • Titel und Achsentitel (aktivieren, Schriftart, Größe, Farbe)
  • Analyseergebnisse anzeigen (Signifikanzmarkierungen, p-Werte, Klammern, Abstände)

Öffnen Sie den Bereich „Customize graph“

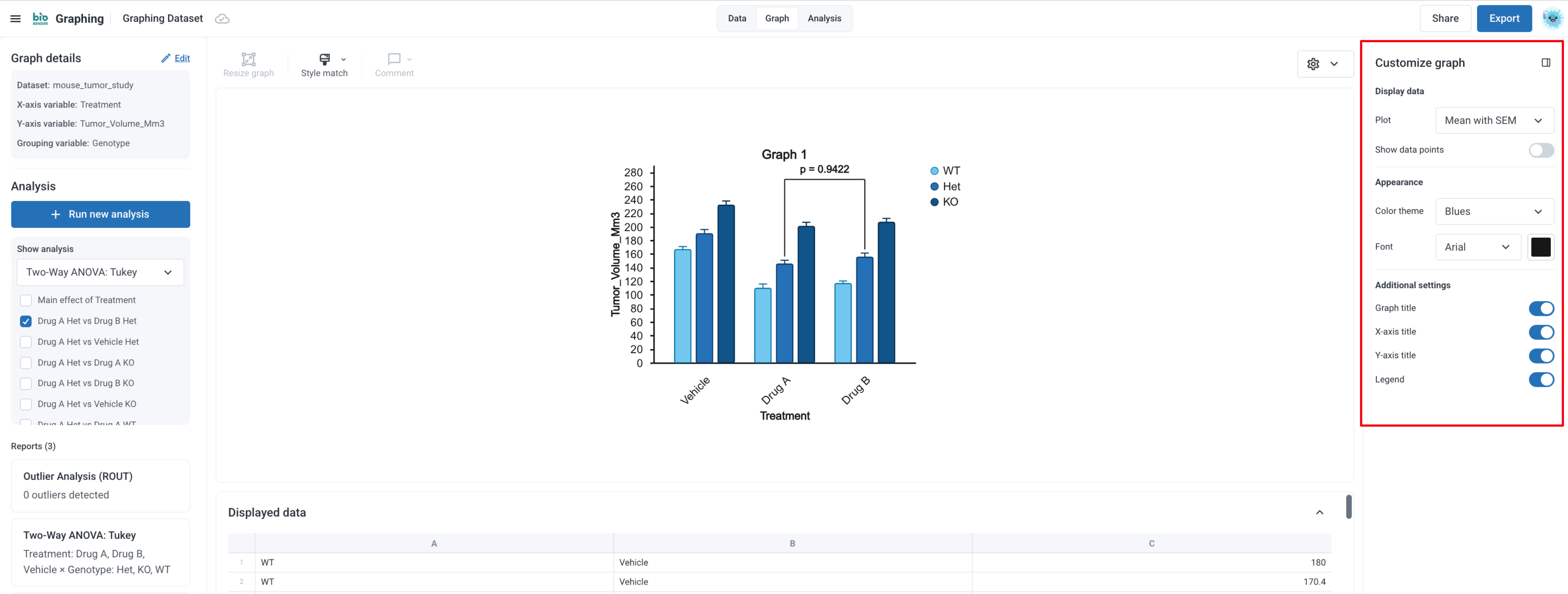

Klicken Sie oben rechts im Tab Graph auf "Customize graph". Der Bereich wird auf der rechten Seite Ihres Bildschirms mit folgenden Abschnitten geöffnet:

  • Daten anzeigen: Wählen Sie aus, wie Daten dargestellt werden.
  • Erscheinungsbild: Legen Sie das Farbthema, die Schriftart und die Farbe fest.
  • Zusätzliche Einstellungen: Aktivieren oder deaktivieren Sie den Diagrammtitel, die Achsentitel, die Achsenbeschriftungen und die Legende.

Um einen bestimmten Teil Ihres Diagramms zu bearbeiten, klicken Sie direkt darauf. Der Bereich wird aktualisiert und zeigt die Optionen für dieses Element an, beispielsweise für die Daten, eine Achse, die Legende oder einen Titel.

Optionen für das Datenerscheinungsbild

  1. Klicken Sie oben rechts im Tab „Graph“ auf „Customize graph“.
  2. Klicken Sie anschließend direkt auf den Bereich Ihres Diagramms, den Sie bearbeiten möchten (beispielsweise auf die Daten). Dadurch wird das Menü „Data Appearance Options“ geöffnet.
  3. In diesem Menü können Sie:
    • Die Farbpalette und Rahmenfarbe ändern
    • Rahmenbreite und Eckenradius anpassen
    • Die Abstände zwischen Gruppen, innerhalb von Gruppen und den Diagrammrand ändern

Bei Diagrammen mit Datenpunkten, beispielsweise einer Dosis-Wirkungs-Kurve, können Sie außerdem Folgendes festlegen:

  • Gruppenstil: Farbthema und Farbe jeder Gruppe
  • Datenpunkt: Punktform, Größe, Füllung, Rahmenfarbe und Rahmenbreite
  • Best-Fit-Kurven: Linienfarbe

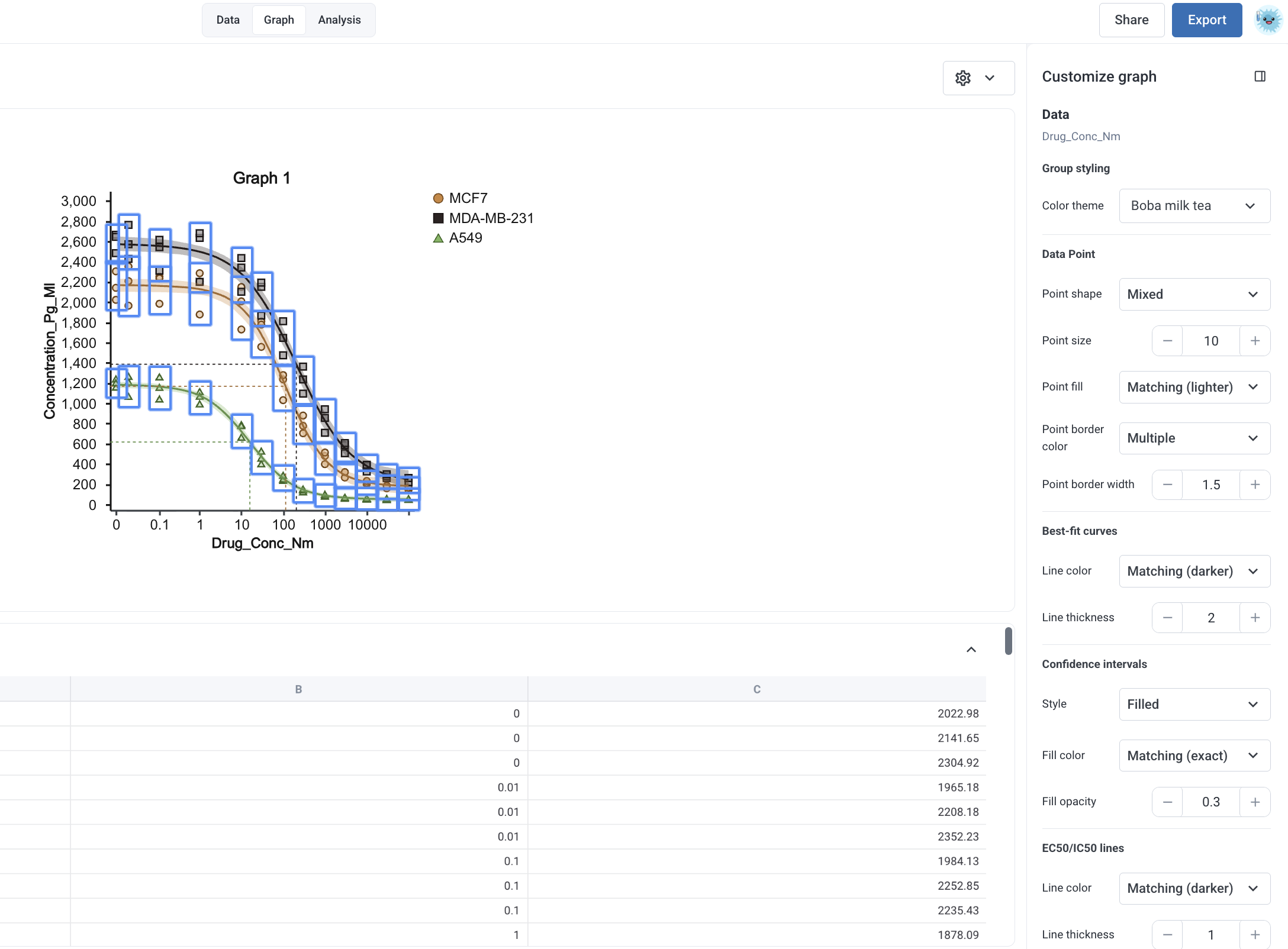

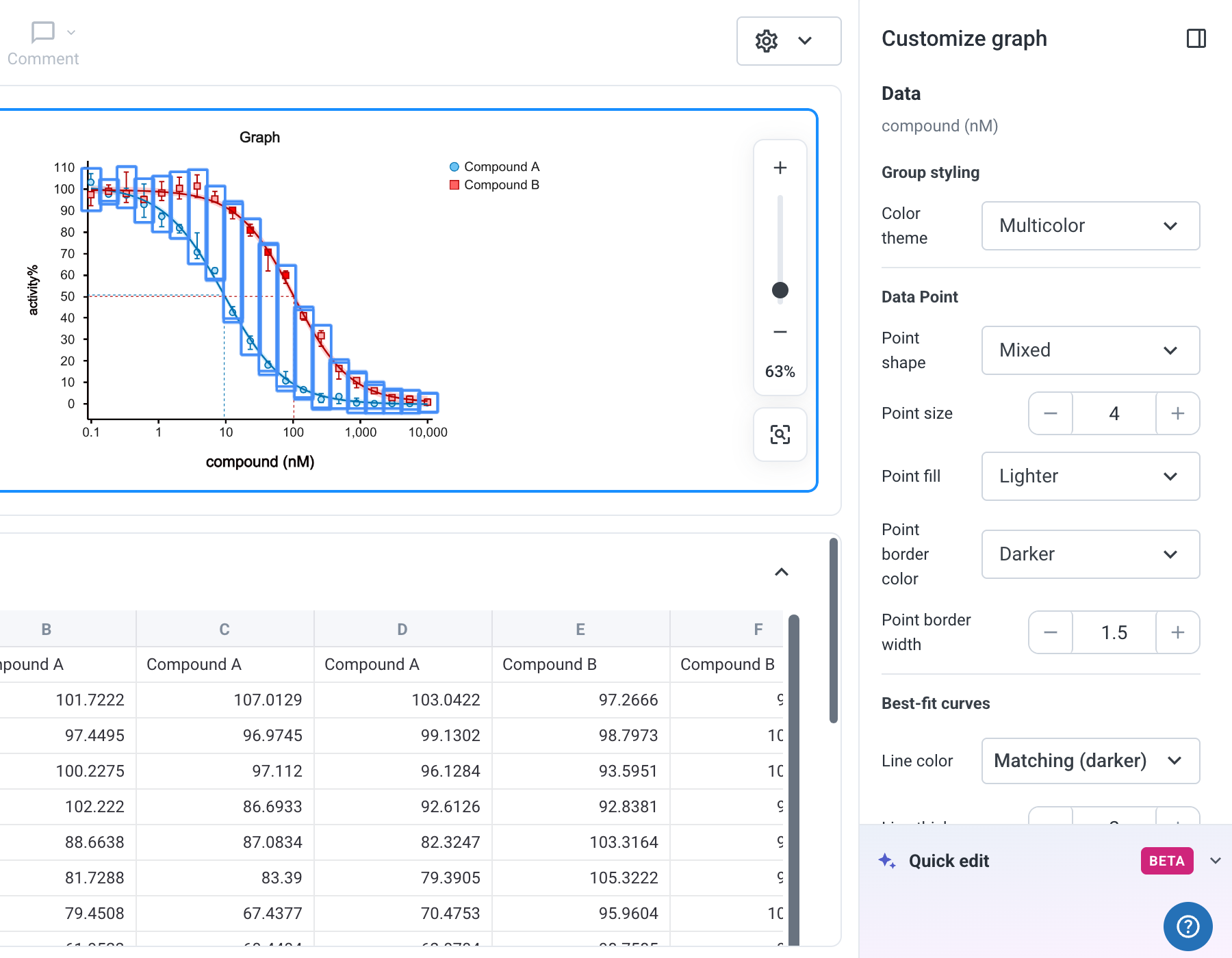

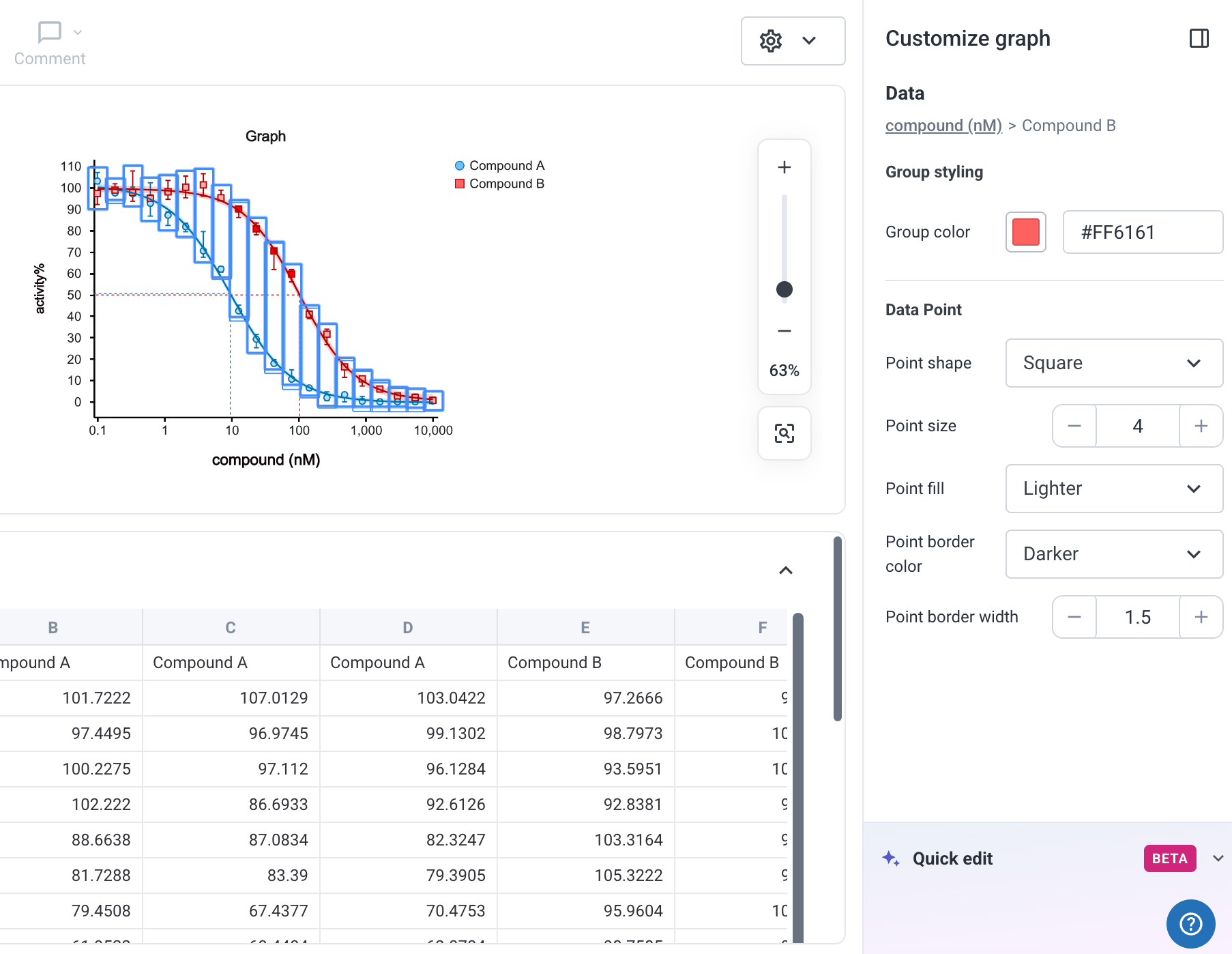

Beispiel: Tab zum Datenerscheinungsbild bei ausgewählten Daten.

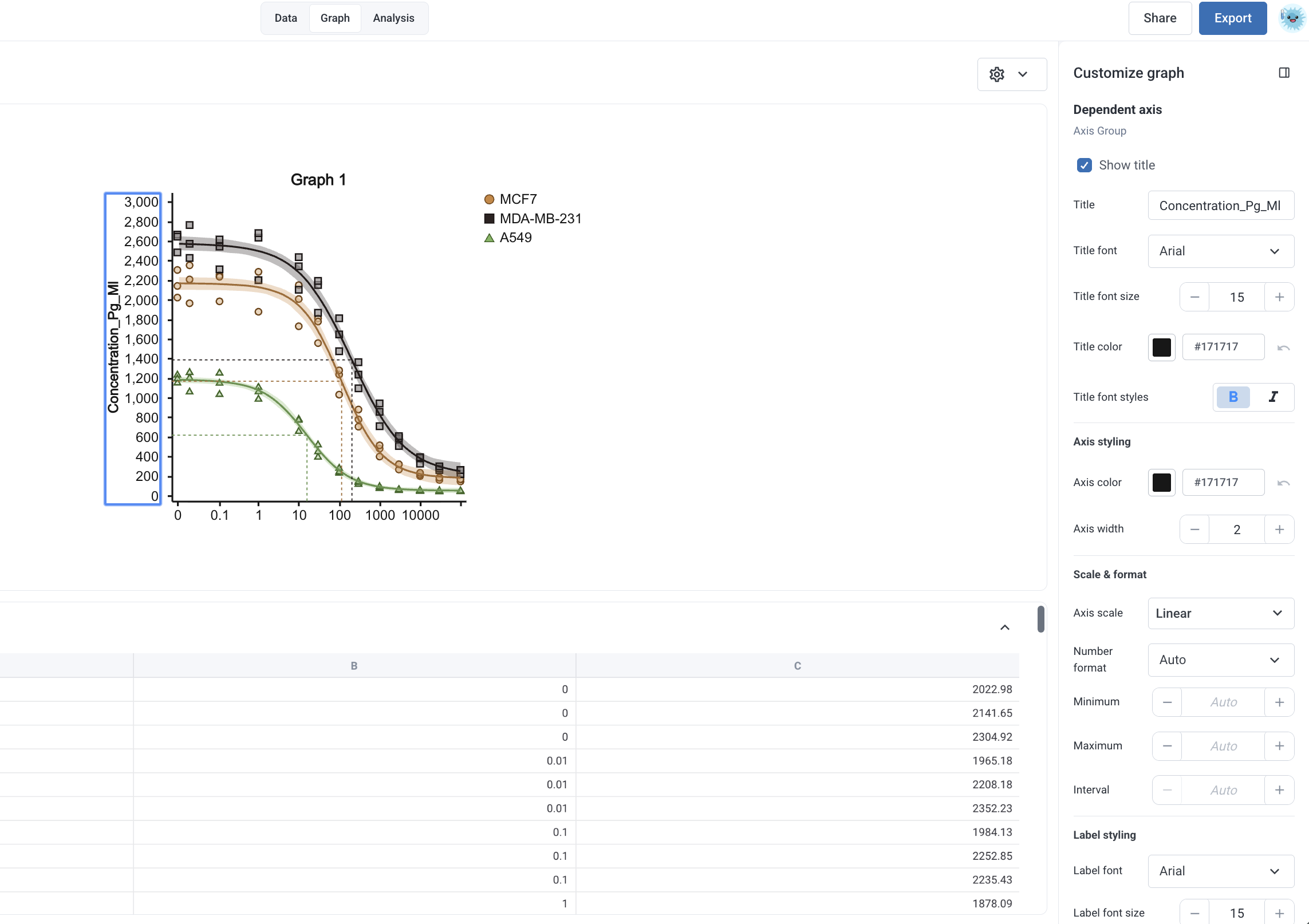

Achsenanpassung

  1. Klicken Sie auf die x- oder y-Achse, um das Menü zur Achsenanpassung zu öffnen.
  2. Passen Sie die Formatierung der Achsenlinie und der Beschriftung an.
  3. Bei kontinuierlichen (numerischen) Achsen können Sie die Skala folgendermaßen ändern:
    • Geben Sie Minimal- und Maximalwerte manuell ein.
    • Verwenden Sie die Plus-/Minus-Schaltflächen für schrittweise Änderungen.

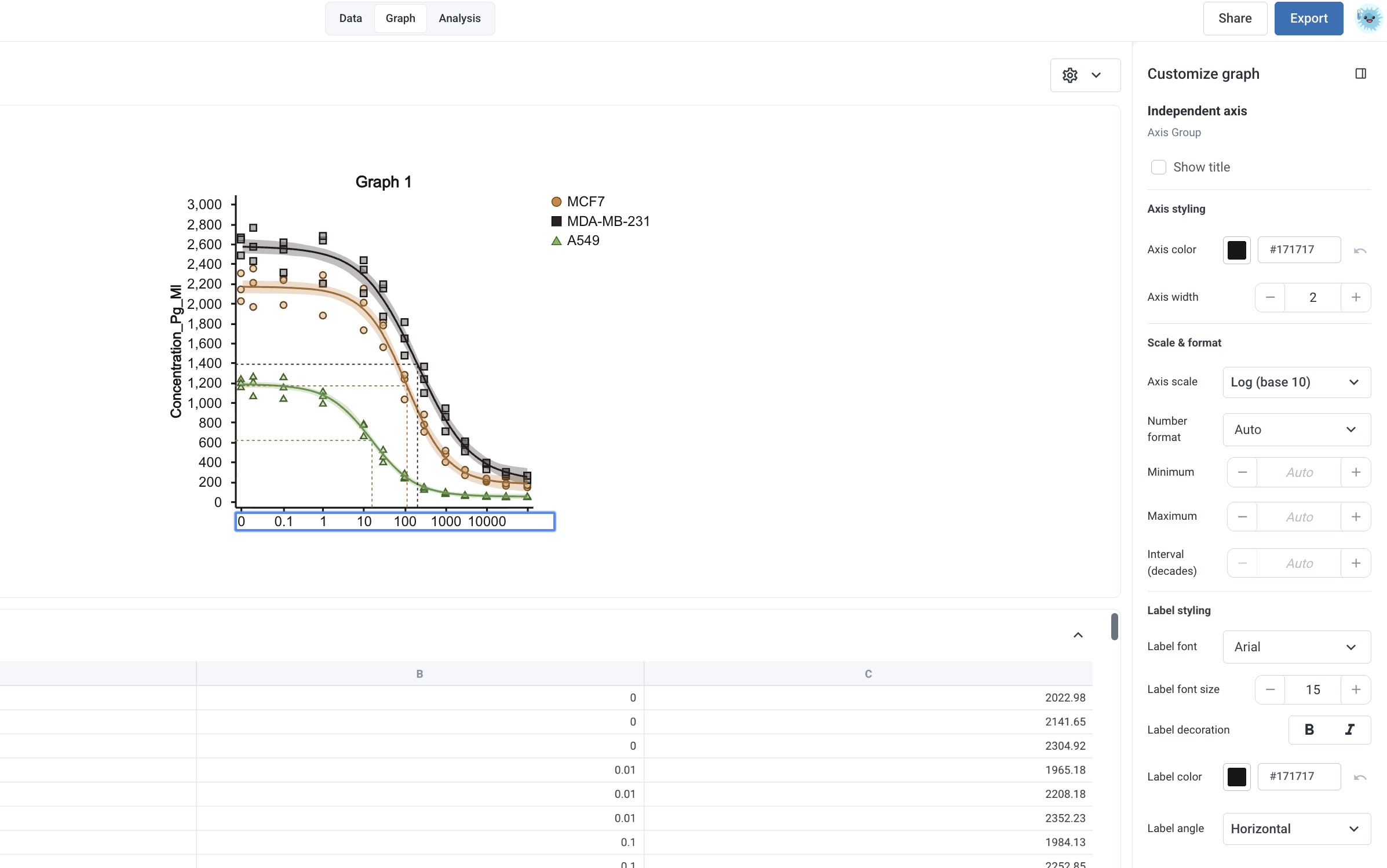

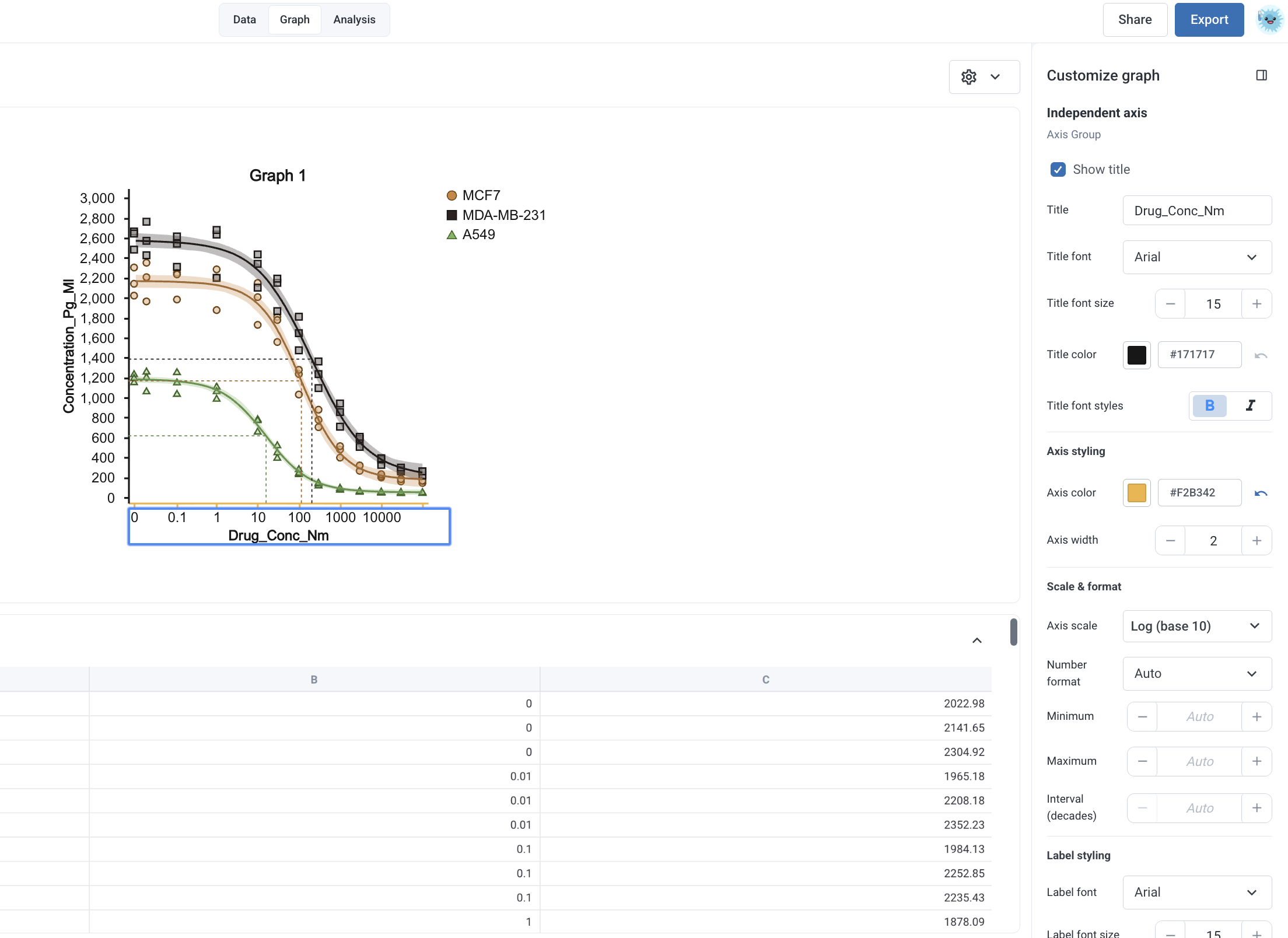

Beispiel: Anpassung der X-Achse.

Gruppen entlang einer kategorialen Achse neu anordnen

Sie können Gruppen entlang einer kategorialen Achse neu anordnen, ohne Ihren zugrunde liegenden Datensatz neu zu sortieren.

So ordnen Sie Gruppen neu an:

  1. Klicken Sie auf die Kategorieachse, um den Achsenbereich zu öffnen.
  2. Verwenden Sie das Steuerelement "Sort by", um eine Sortiermethode auszuwählen:
  • Original: Behält die Standardreihenfolge bei.
  • Alphabetical: Sortiert von A bis Z oder von Z bis A.
  • By value (median): Sortiert nach dem Medianwert, aufsteigend oder absteigend.
  • Custom: Öffnet ein Drag-and-drop-Fenster, in dem Sie Ihre eigene Reihenfolge festlegen können.
  1. Jede Sortieroption enthält einen Umschalter für aufsteigende/absteigende Sortierung.

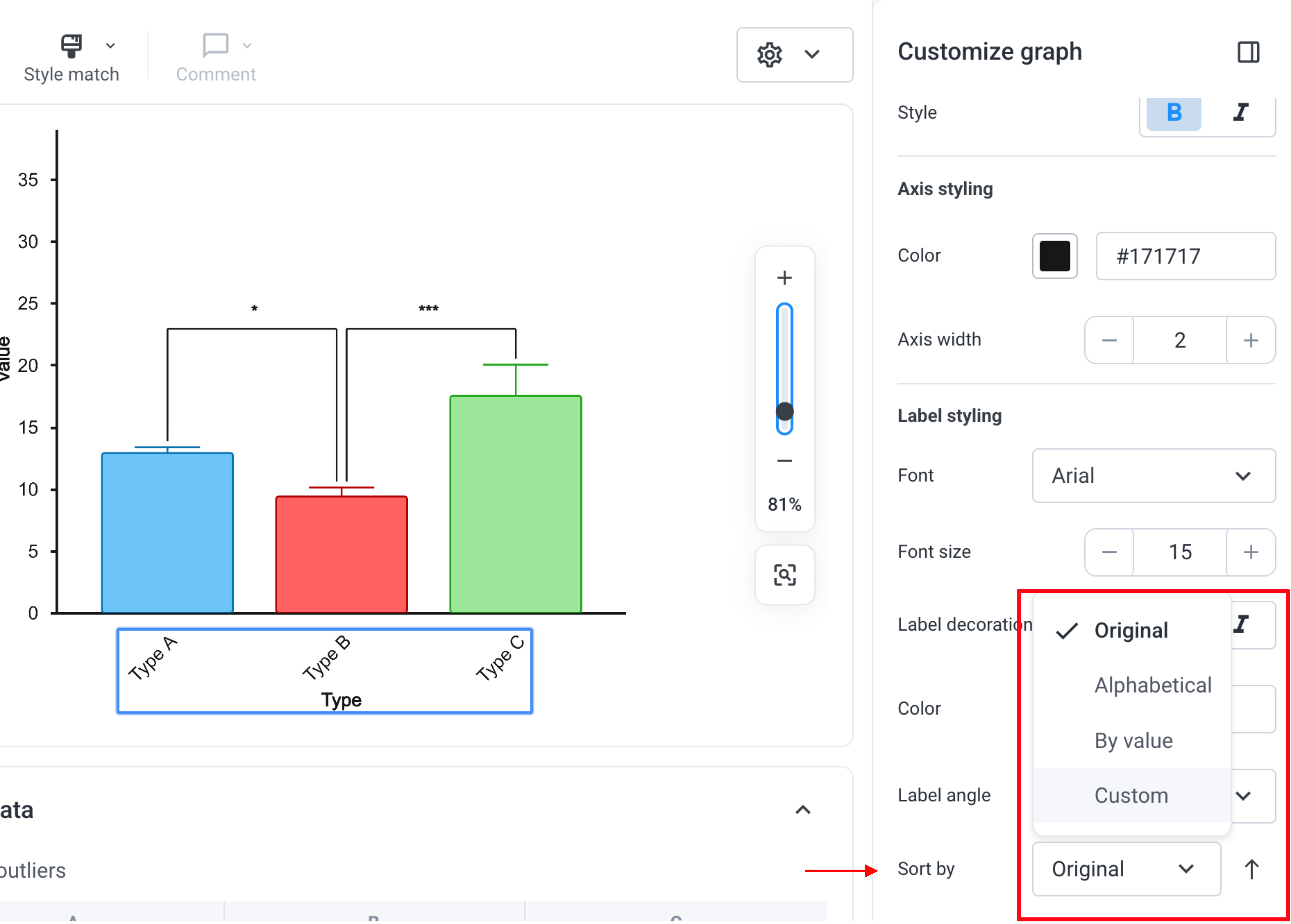

Beispiel: Bereich "Sort by".

Benutzerdefinierte Reihenfolge verwenden

  • Ziehen Sie die Zeilen im Fenster, um sie neu anzuordnen.
  • Verwenden Sie "Flip order" oder "Reset order" für schnelle Anpassungen.
  • Jede Zeile verfügt außerdem über Aufwärts-/Abwärtsschaltflächen für die Navigation per Tastatur oder mit einem einzelnen Zeiger.

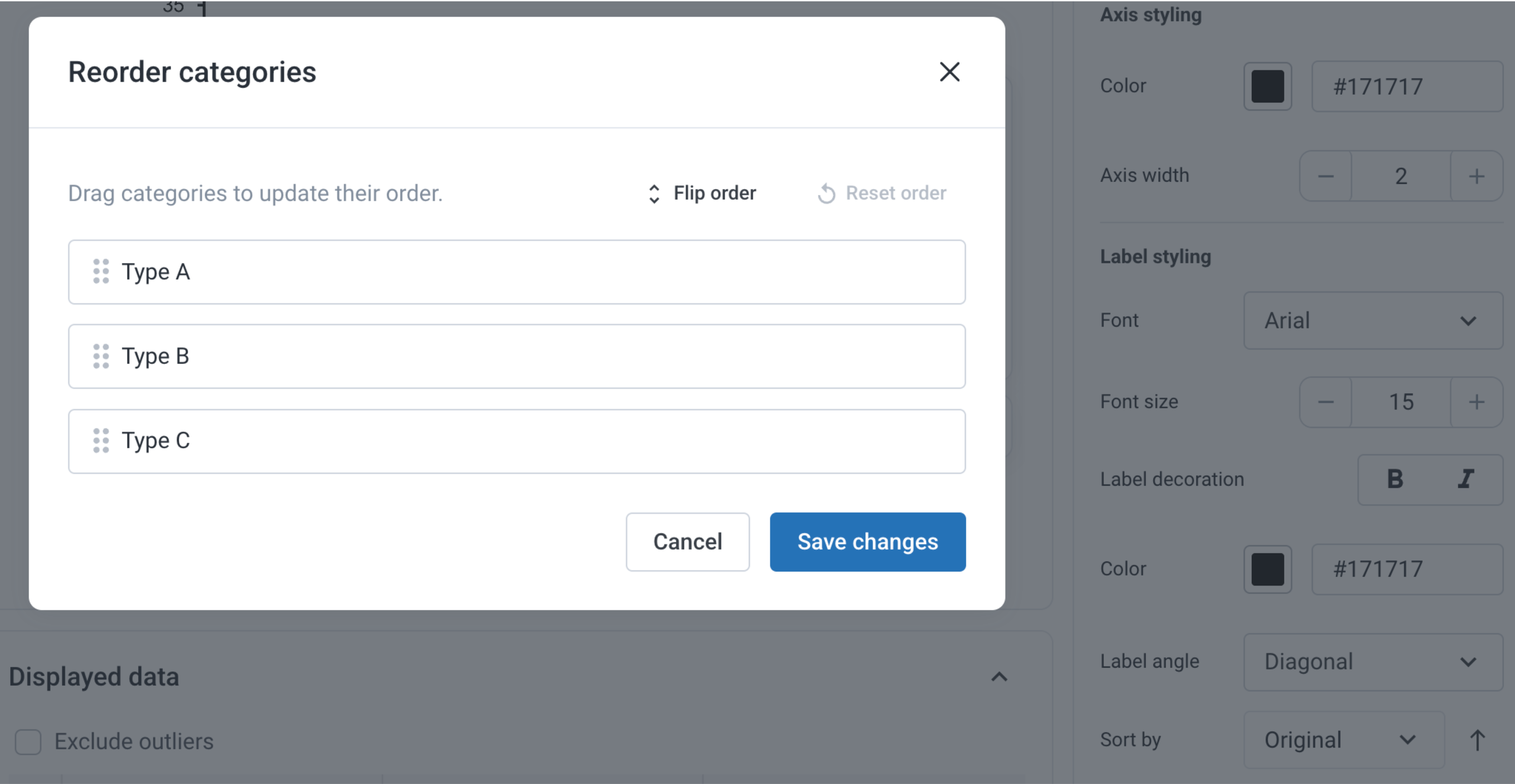

Beispiel: Benutzerdefinierte Reihenfolge verwenden.

💡 Hinweis: Das Neuanordnen per Drag-and-drop funktioniert nur innerhalb des Fensters. Sie können Gruppen nicht direkt im Diagramm ziehen. Das Hinzufügen oder Entfernen einer Kategorie in der Mitte einer benutzerdefinierten Reihenfolge kann andere Gruppen verschieben. Am Ende hinzugefügte Elemente und Umbenennungen sind sicher. Durch erneutes kurzes Ziehen im Fenster lassen sich Verschiebungen korrigieren.

Legende anpassen

  1. Klicken Sie auf die Legende.
  2. Öffnen Sie das Dropdown-Menü zur Legendenanpassung. Dort können Sie:
    • Die Position anpassen (links, rechts, oben, unten)
    • Textausrichtung und -größe ändern
    • Abstände ändern

Sie können außerdem einen Rahmen oder Hintergrund hinzufügen und der Legende einen Titel geben.

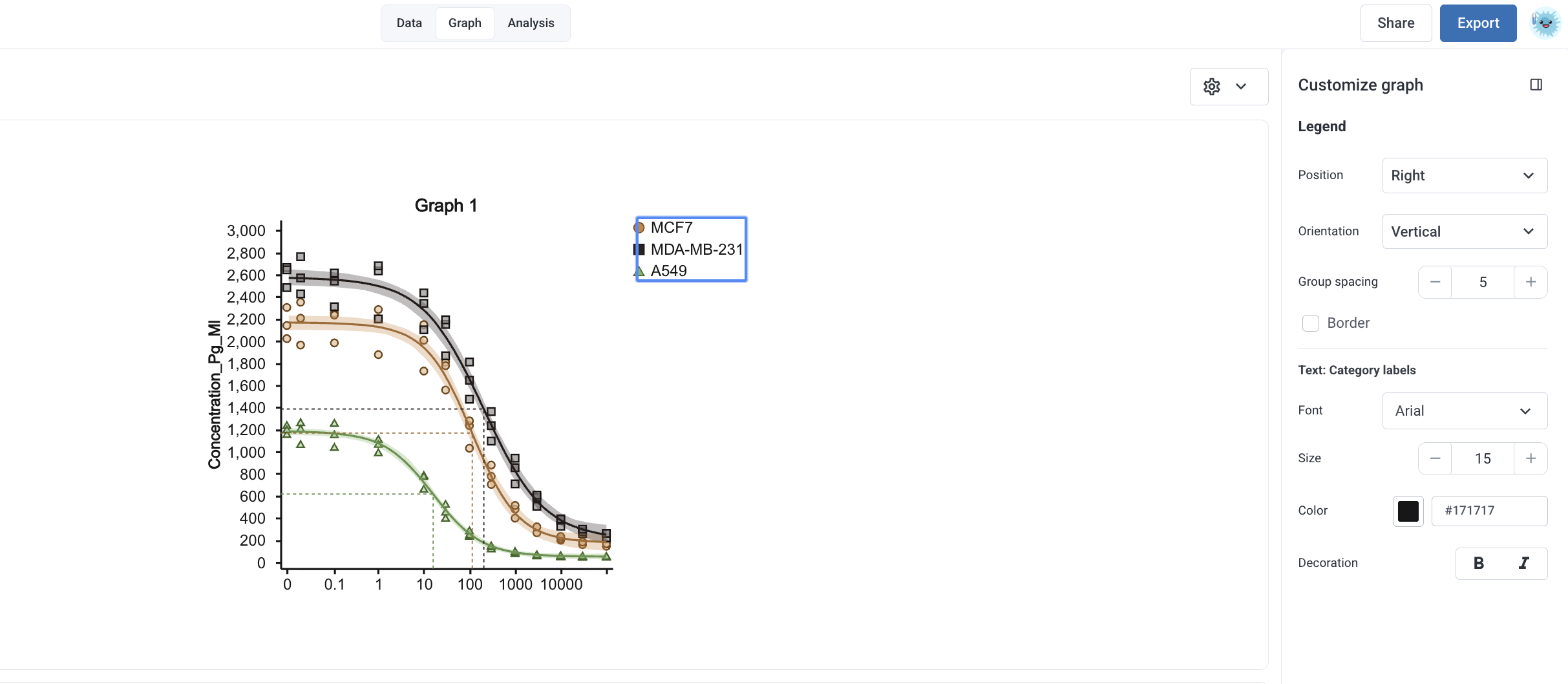

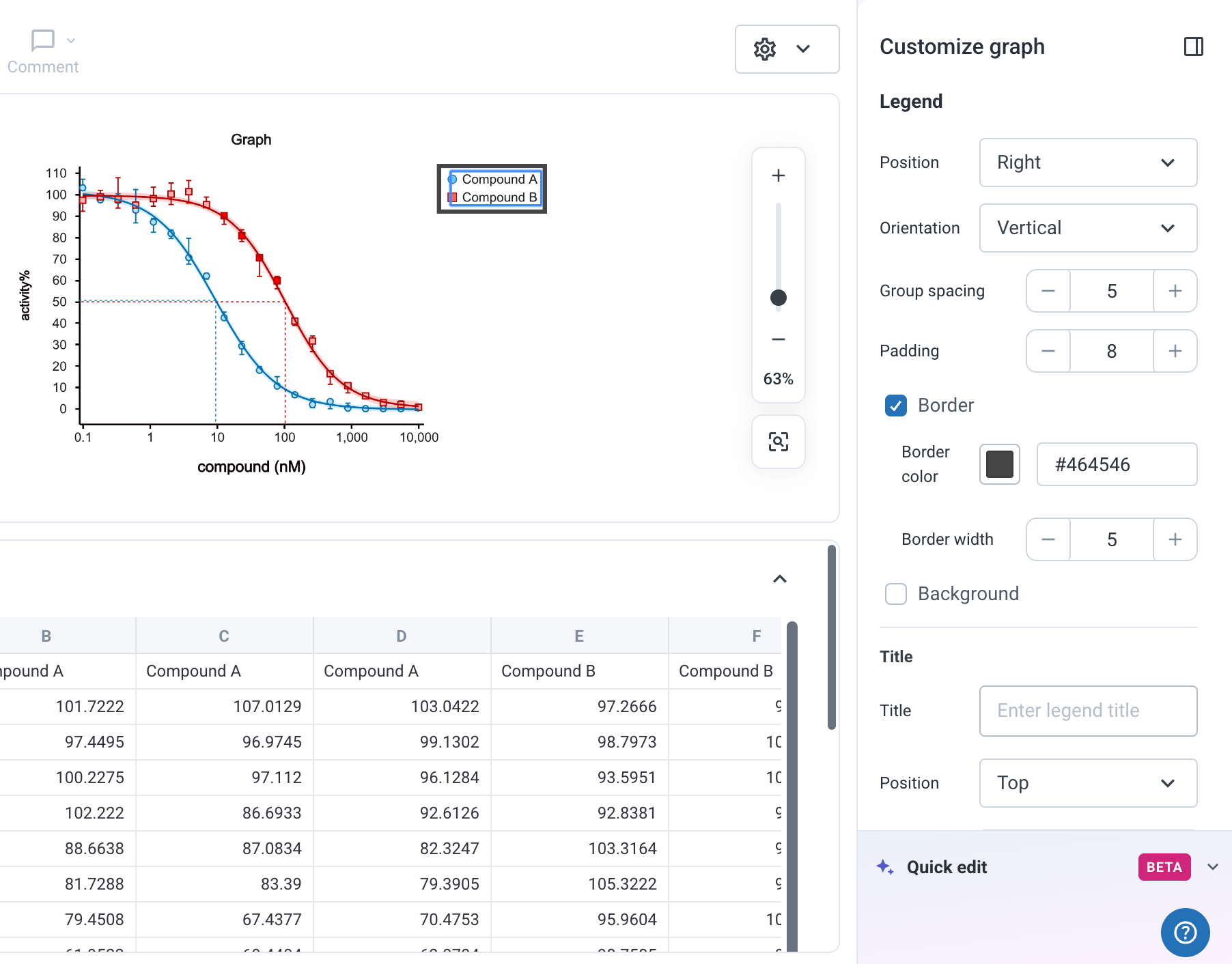

Beispiel: Legendenoptionen.

Titel und Achsentitel anpassen

  1. Klicken Sie auf den Titel oder einen der Achsentitel, um das Anpassungsmenü zu öffnen.
  2. Sie können:
    • Den Titel ein- oder ausblenden
    • Textstile festlegen
    • Schriftart, Größe, Abstände und Farbe anpassen

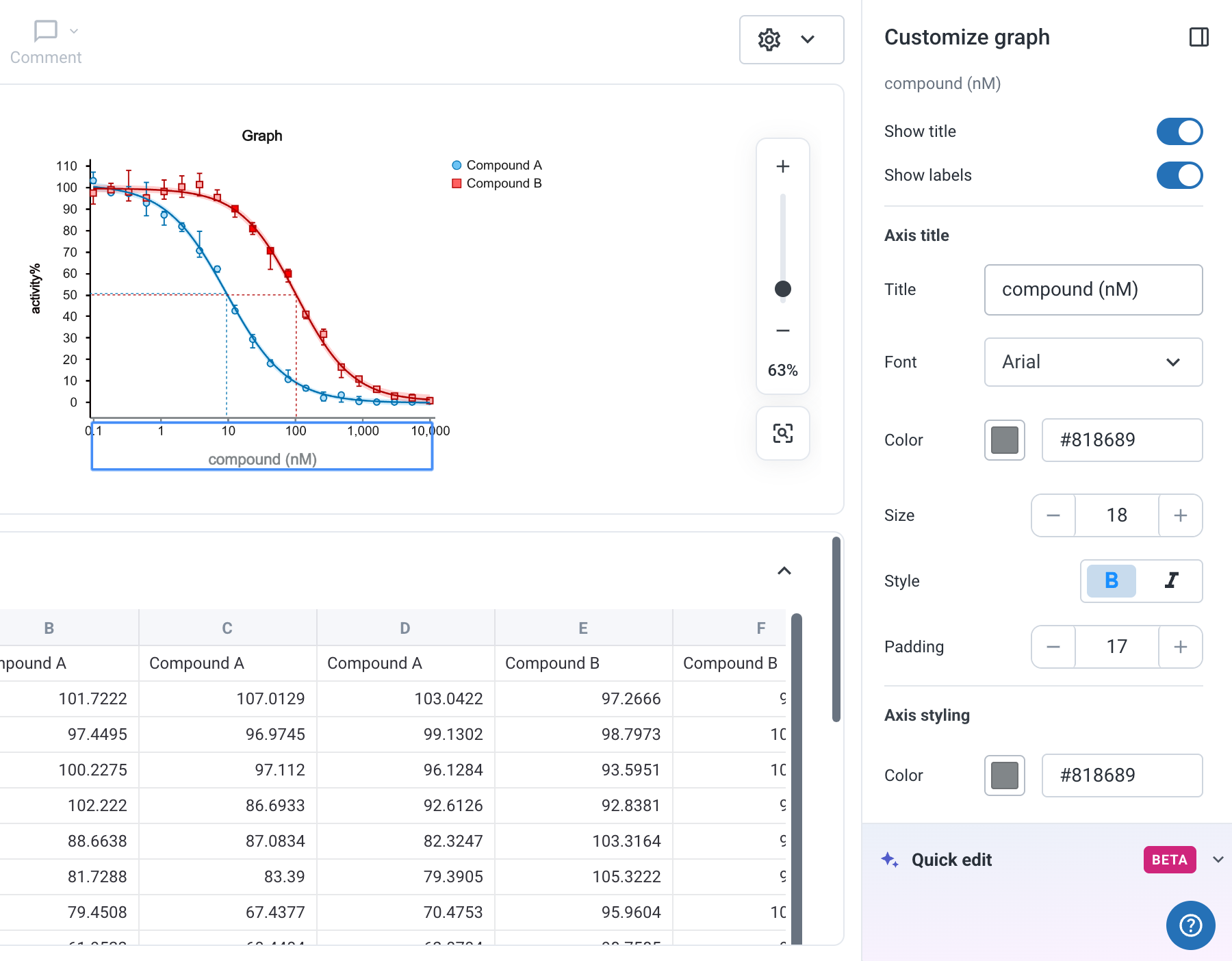

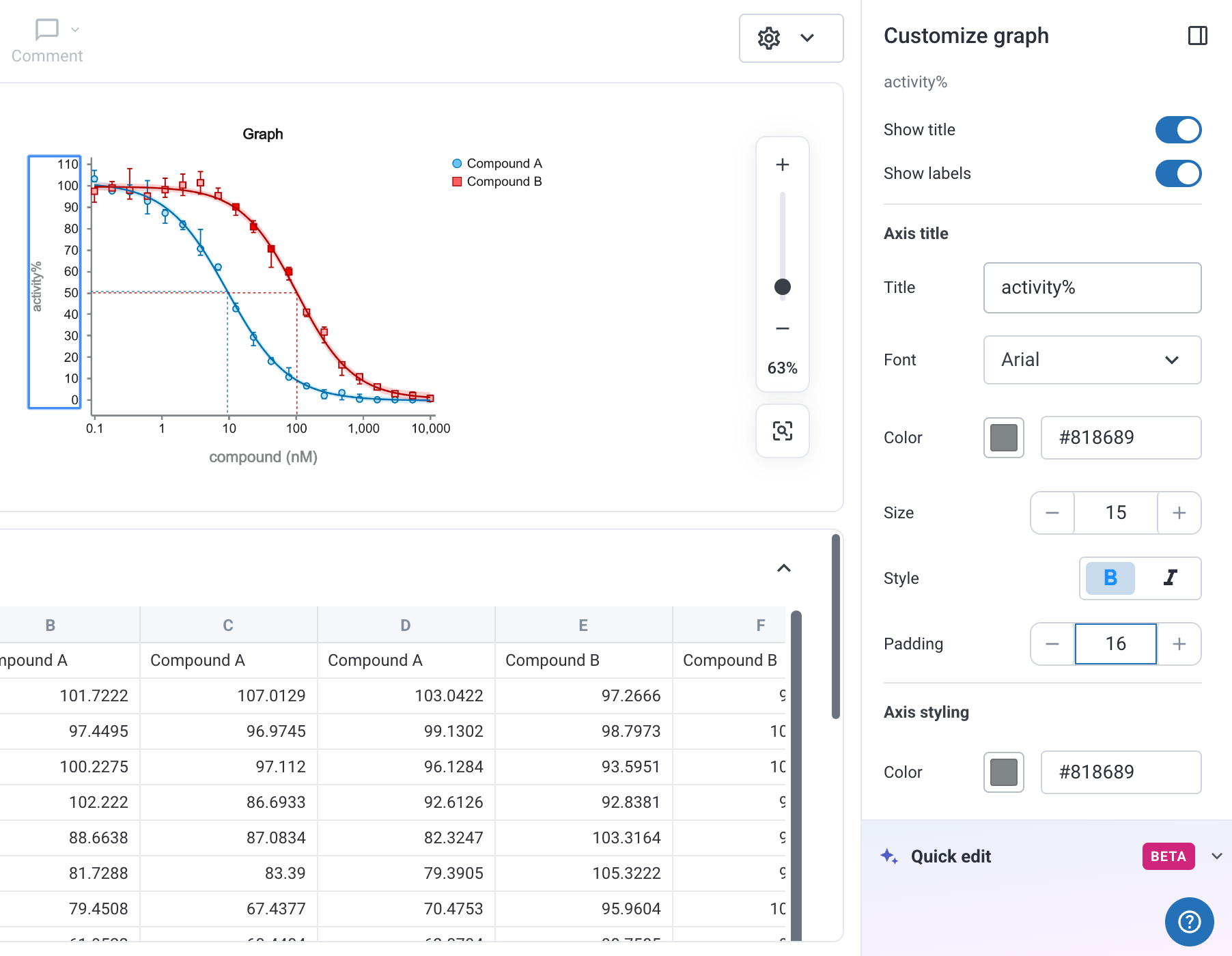

Beispiel: Titel und Achsentitel anpassen.

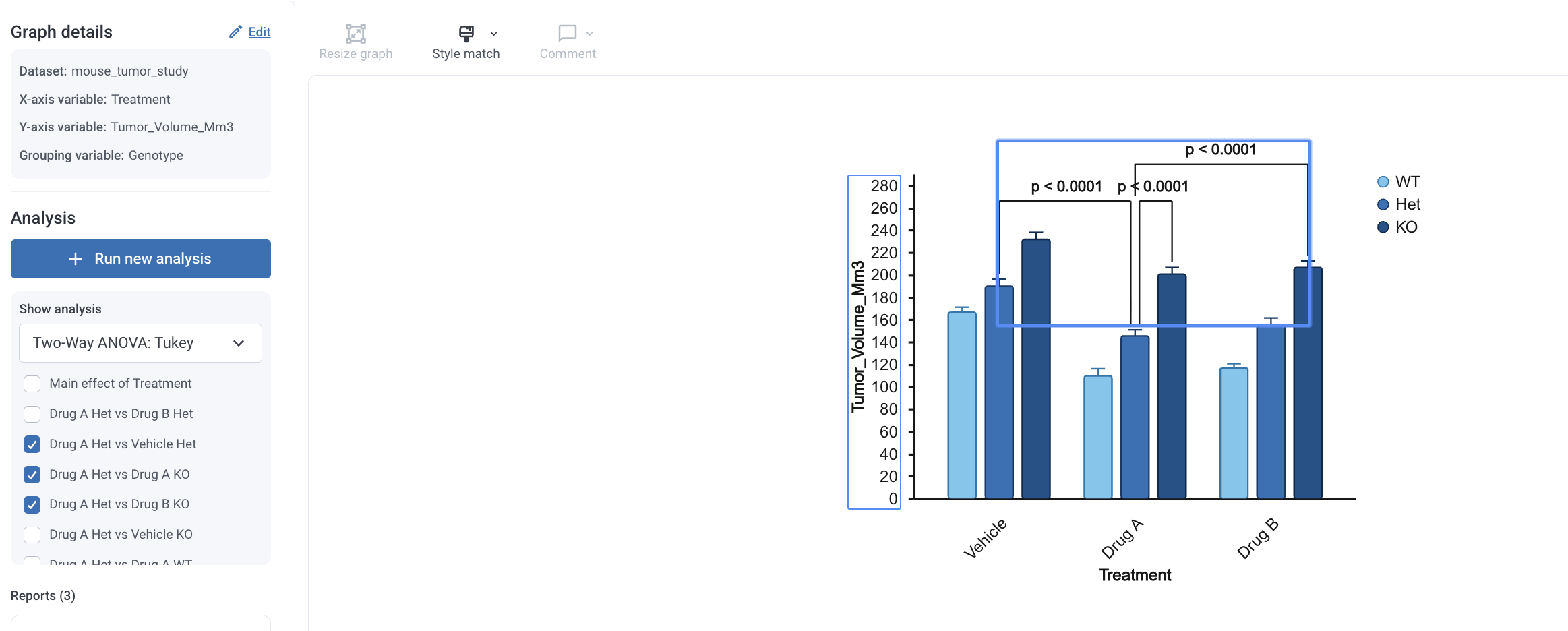

Analyseergebnisse anzeigen und formatieren

Run Sie Ihre Analyse im Tab Analysis durch und führen Sie anschließend die folgenden Schritte aus, um Ihre Ergebnisse im Diagramm anzuzeigen und zu formatieren.

So zeigen Sie eine Analyse an

Nachdem Sie eine Analyse durchgeführt haben, können Sie sie in Ihrem Diagramm anzeigen. Bei ANOVAs gilt dies nur, wenn paarweise Vergleiche (beispielsweise ein Tukey-Test) ausgewählt wurden.

  1. Nach der Durchführung einer Analyse wird im Diagrammbereich ein neuer Abschnitt angezeigt, in dem alle Analysen aufgelistet sind, die Sie für dieses Diagramm durchgeführt haben.
  2. Erweitern Sie die Analyse, um alle paarweisen Kontraste anzuzeigen.
  3. Standardmäßig werden signifikante Vergleiche vorausgewählt und automatisch in Ihrem Diagramm angezeigt.
  4. Aktivieren oder deaktivieren Sie einzelne Vergleiche, um sie ein- oder auszublenden, einschließlich nicht signifikanter Vergleiche.

Beispiel: Analyse anzeigen.

Darstellung von Analysen anpassen

Klicken Sie auf eine Signifikanzlinie oder -klammer in Ihrem Diagramm, um das Menü für das Erscheinungsbild zu öffnen. Dort können Sie:

  • Zwischen der Anzeige von Sternchen (*) und p-Werten wechseln
  • Klammernstil, Schriftart und Liniengröße ändern
  • Abstände und Positionierung anpassen

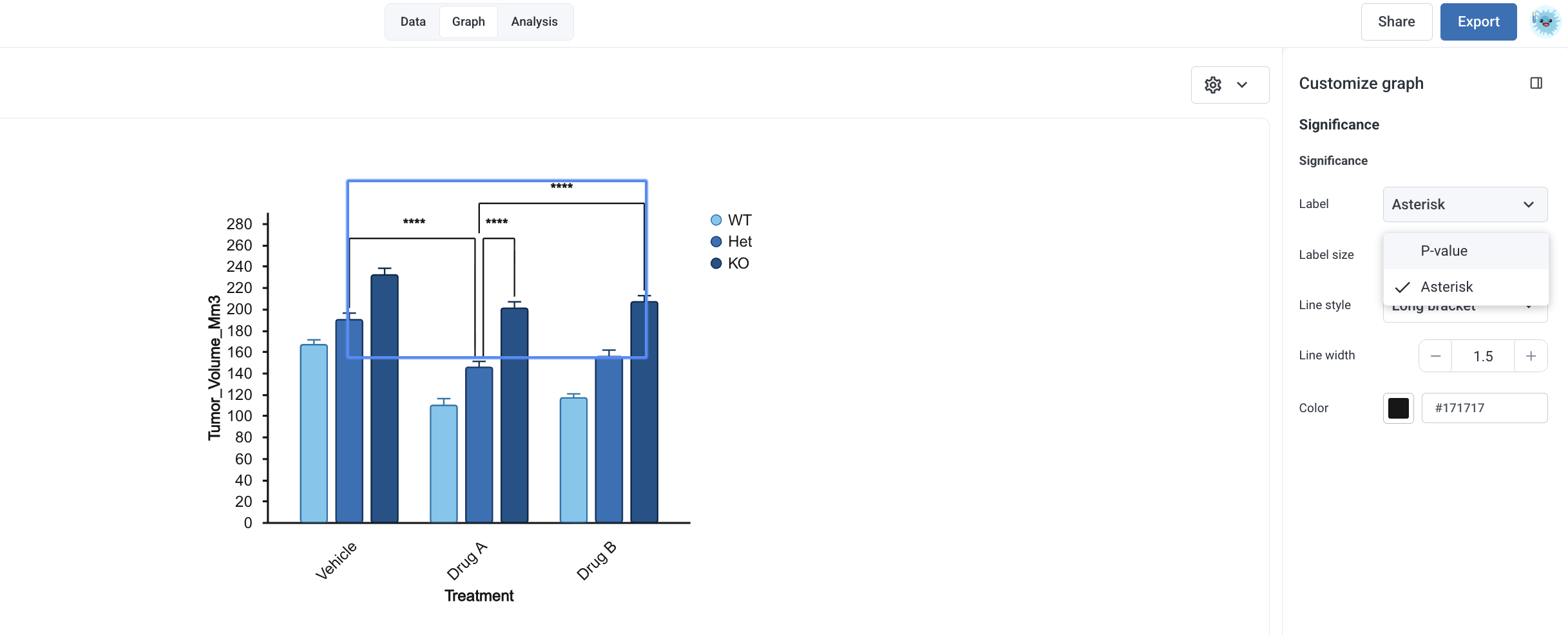

Beispiel: Sternchen anzeigen.

💡 Tipp: Sie können mehrere Analysen für dasselbe Diagramm durchführen und mithilfe der Kontrollkästchen festlegen, welche Ergebnisse angezeigt werden. Dies ist hilfreich, um verschiedene Testansätze zu vergleichen.

Weitere Informationen zum Durchführen einer Analyse finden Sie unter Statistische Analyse durchführen.
